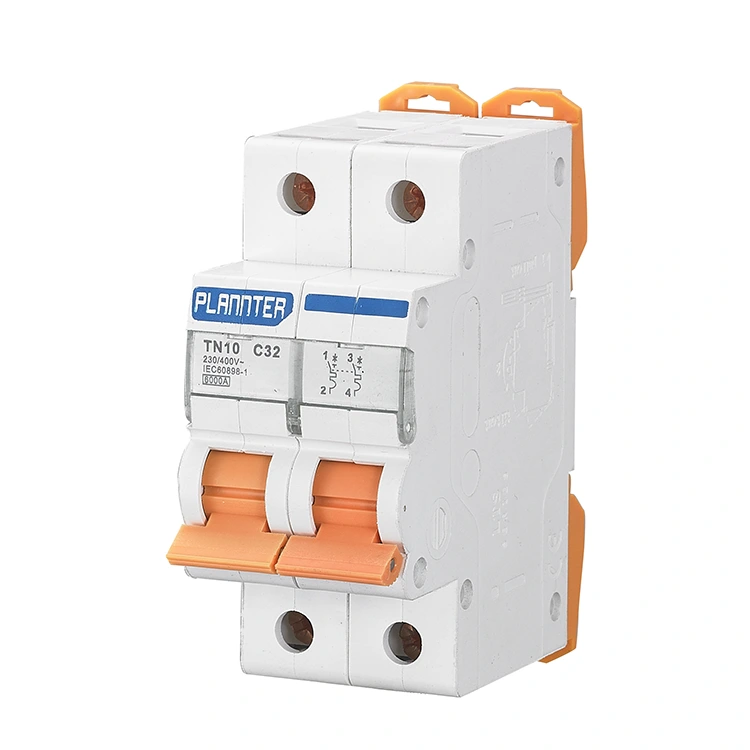

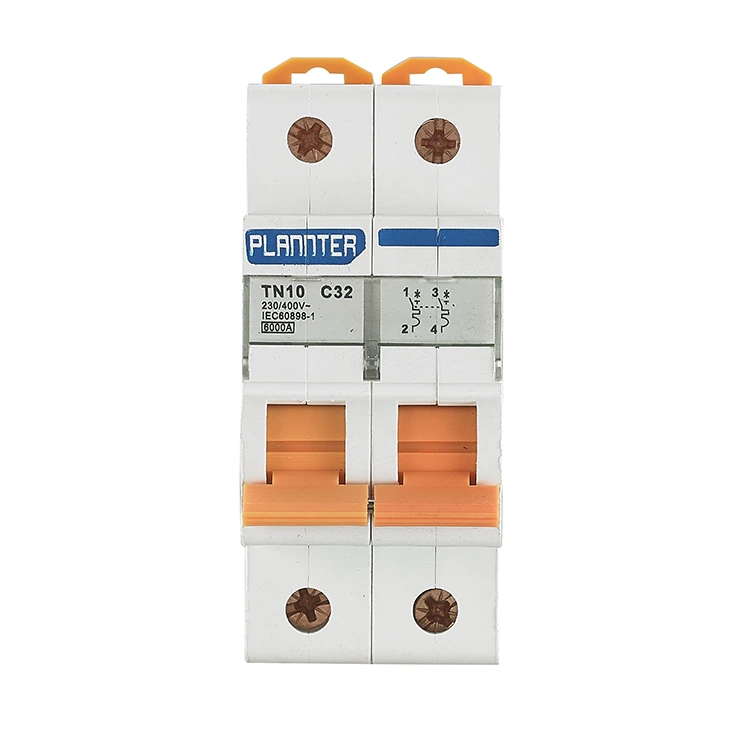

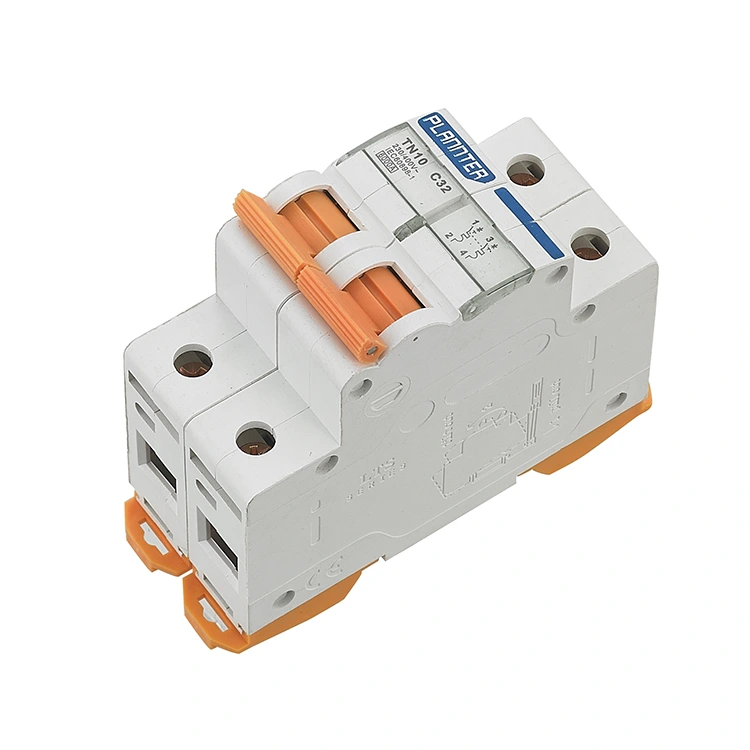

Мини-выключатель с высокой отключающей способностью, 32 А

Мини-выключатель с высокой отключающей способностью PUGAO (Plannter Electric) на 32 А представляет собой защитное устройство, которое контролирует оба полюса (огонь и ноль) одновременно. По сравнению с однополюсным автоматическим выключателем, который отсекает только пожарный провод, он обеспечивает полную изоляцию цепи и обеспечивает более высокий уровень безопасности. Когда в цепи возникает перегрузка или короткое замыкание, изделие быстро реагирует и синхронно прерывает путь тока на обоих полюсах, эффективно предотвращая потенциальную угрозу безопасности, которая может быть вызвана заряженной нулевой линией.

Диапазон номинального тока продукта составляет от 6 А до 63 А, что соответствует потребностям большинства сценариев применения. Отключающая способность составляет до 6 кА, что обеспечивает возможность надежного отключения тока повреждения в случае сильного короткого замыкания.

Что такое мини-выключатель с высокой отключающей способностью на 32 А?

Мини-выключатель с высокой отключающей способностью на 32 А представляет собой низковольтное защитное устройство с номинальным током 32 ампера и высокой отключающей способностью при коротком замыкании; он в первую очередь предназначен для обеспечения безопасности электрических цепей, работающих в средах, характеризующихся высокими токами повреждения.

Как и стандартные автоматические выключатели, он служит для защиты цепей с номинальным током 32 А (обычно соответствует кабелю сечением 6 мм² или 10 мм²) и подходит для таких применений, как кондиционеры, водонагреватели или небольшое промышленное оборудование.

Термин «отключающая способность» относится к максимальной величине тока, которую этот автоматический выключатель может безопасно отключить во время короткого замыкания без повреждения, в частности, без сваривания контактов, взрыва или возгорания.

Стандартные автоматические выключатели обычно имеют отключающую способность 4,5 кА или 6 кА, тогда как модели с высокой отключающей способностью имеют номинал 10 кА или выше.

В случае серьезного короткого замыкания мгновенный ток может вырасти до 8000 А. Если бы в таком сценарии использовался стандартный выключатель на 6 кА, устройство потенциально могло бы взорваться; однако выключатель с высокой отключающей способностью на 10 кА сможет безопасно отключить электропитание без каких-либо повреждений.

Приложение:

Система распределения электроэнергии в жилых домах: в качестве главного выключателя или защиты ответвленной цепи домашней распределительной коробки, чтобы обеспечить безопасность домашнего потребления электроэнергии.

Коммерческий: Этот автоматический выключатель с высокой отключающей способностью на 32 А используется в цепях освещения и розеток в торговых центрах, офисных зданиях и отелях для обеспечения надежной защиты от утечек и перегрузок.

Промышленная среда: используется в шкафах управления, распределительных коробках и другом оборудовании для защиты однофазных двигателей и других важных нагрузок.

Общественные объекты: этот Mcb с высокой отключающей способностью 32 А играет ключевую защитную роль в системе распределения электроэнергии в школах, больницах, станциях и других общественных местах.

Временный источник питания: Обеспечивает безопасность на строительных площадках, на открытом воздухе и в других случаях временного электроснабжения.

В каких сценариях мы рекомендуем выбирать автоматические выключатели с высокой отключающей способностью?

1. Близость к трансформаторам или распределительным помещениям.

Принцип: Чем ближе устройство к источнику питания, тем выше потенциальный ток короткого замыкания. На выходе трансформатора ток короткого замыкания легко может превысить 10 кА.

Риск: стандартные автоматические выключатели не выдерживают таких нагрузок; поэтому в качестве основной линии защиты необходимо использовать выключатели с высокой отключающей способностью.

2. Промышленные электросети и длинные кабельные трассы

Принцип: Промышленные шины прочны и обладают низким импедансом, что приводит к огромной энергии короткого замыкания.

Риск: стандартные автоматические выключатели часто не обладают достаточной способностью гашения дуги; неспособность погасить дугу может привести к возгоранию внутри распределительного шкафа.

3. Каскадная защита

Принцип: в многоуровневых системах распределения электроэнергии вышестоящим автоматическим выключателям требуется более высокая отключающая способность, чтобы выдерживать энергию, отраженную обратно от нижестоящих устройств.

Риск: Для обеспечения селективной защиты автоматические выключатели на терминальном конце системы часто также требуют модернизации до моделей с более высокой отключающей способностью.

Часто задаваемые вопросы

Вопрос: Подходит ли автоматический выключатель с высокой отключающей способностью на 32 А для пусковых нагрузок двигателя?

О: Да, при условии, что выбрана правильная кривая отключения. Для индуктивных нагрузок, таких как электродвигатели, мы рекомендуем выбирать кривую отключения типа D. Это гарантирует, что автоматический выключатель не сработает случайно, когда двигатель генерирует пусковой ток, в 5–8 раз превышающий номинальное значение; одновременно, используя свою высокую отключающую способность, он обеспечивает высочайший уровень защиты в случае внутреннего короткого замыкания внутри двигателя.

Вопрос: Почему автоматический выключатель PUGAO на 32 А демонстрирует меньшее повышение температуры при больших нагрузках?

Ответ: Повышение температуры является важнейшим показателем для оценки качества сильноточных выключателей. Мы используем полностью автоматизированный процесс точечной сварки для защиты внутренних токопроводящих компонентов, что приводит к чрезвычайно низкому контактному сопротивлению.

В сочетании с оптимизированной конструкцией внутреннего воздушного потока для отвода тепла внутреннее выделение тепла остается значительно ниже пределов международных стандартов — даже при работе с полной нагрузкой 32 А. Это существенно продлевает срок службы как автоматического выключателя, так и изоляции проводов.

Вопрос: Можно ли установить мини-выключатель с высокой отключающей способностью на 32 А в стандартную распределительную коробку жилого дома?

А: Абсолютно. Он имеет стандартную модульную конструкцию шириной 18 мм и совместим с системами монтажа на DIN-рейке шириной 35 мм. Несмотря на то, что он обеспечивает защиту промышленного уровня, он сохраняет компактный форм-фактор.
