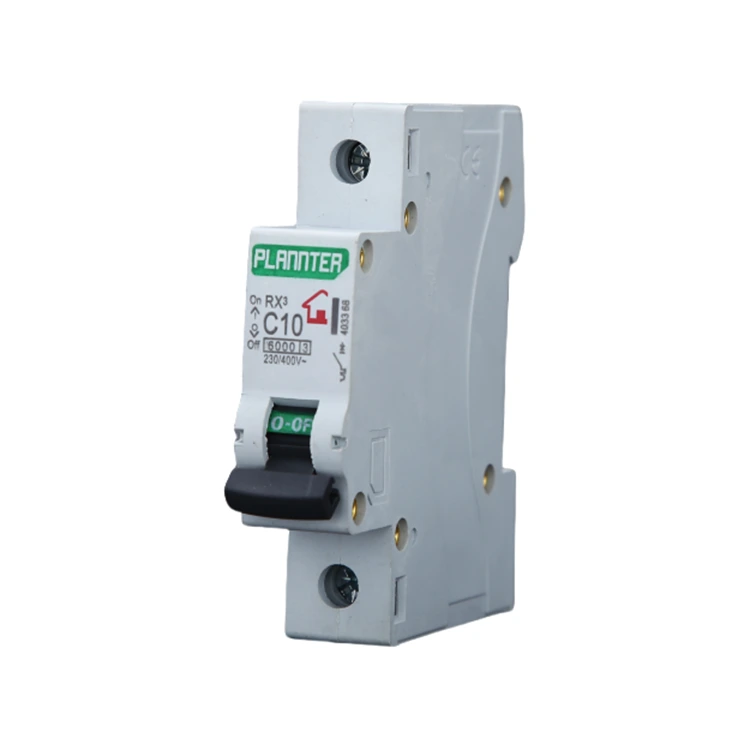

Автоматический выключатель с воздушным выключателем

PUGAO (Plannter Electric) — профессиональный производитель и поставщик в Китае. Объем нашего автоматического выключателя с воздушным выключателем (MCB) составляет всего 1/3 от традиционного продукта (стандартная ширина 1P 18 мм), поддерживает монтаж на рейку, время замены можно контролировать в течение 2 минут, а прозрачный корпус удобен для поиска и устранения неисправностей. Характеристики безопасности, с тепловым расцепителем перегрузки и двойной защитой от магнитного расцепителя короткого замыкания, технология гашения дуги выдерживает восстанавливающееся напряжение 400 В, время гашения дуги <0,1 секунды.

Широкие возможности адаптации: воздушный выключатель подходит для окружающей среды от -5°C до 40°C. Экономические преимущества демонстрируют срок службы 10 000 операций при стоимости на 40 % ниже, чем у систем с предохранителями. Приложения включают защиту бытовых и промышленных цепей, где выбор должен быть сосредоточен на номинальном токе (6–125 А), отключающей способности (6 кА для бытовых и ≥10 кА для промышленных.

Что такое воздушный выключатель?

Автоматический выключатель с воздушным выключателем — это устройство защиты цепи, в котором в качестве среды для гашения дуги используется воздух. Он предназначен для автоматического прерывания подачи питания в случае перегрузки или короткого замыкания, тем самым обеспечивая безопасность как проводки, так и оборудования.

Когда переключатель прерывает поток сильного тока, между контактами образуется интенсивная электрическая дуга высокой температуры. Если эту дугу не погасить своевременно, она может сжечь выключатель или даже вызвать пожар.

Воздушный выключатель имеет специально разработанную внутреннюю дугогасительную камеру. Когда возникает дуга, она попадает в эту камеру, где разделяется на множество более мелких дуг и быстро охлаждается окружающим воздухом, что приводит к гашению дуги.

Приложение

1. Защита бытовой техники: миниатюрные автоматические выключатели широко используются в кондиционерах, стиральных машинах и другой бытовой технике для обеспечения безопасности бытового электричества. Защищайте оборудование и личную безопасность.

2. Промышленное применение: Воздушные выключатели очень важны в промышленной автоматизации, энергосистемах и оборудовании связи, обеспечивают защиту от перегрузок и коротких замыканий, что позволяет обеспечить стабильную работу даже в сложных электрических системах.

Преимущество

Хорошие показатели безопасности: PUGAO имеет собственную техническую команду и использует передовую технологию электронного управления, которая имеет функцию сверхбезопасной защиты и может автоматически отключать электропитание при аномальном питании, тем самым эффективно предотвращая пожар и другие несчастные случаи.

Простота установки и обслуживания: компактный и удобный, независимо от того, устанавливаете ли вы новое оборудование или проводите капитальный ремонт цепей, он легко и быстро подходит для ежедневного обслуживания и замены.

Сильная применимость: Автоматические выключатели с воздушным выключателем могут быть настроены в соответствии с потребностями различных электрических систем, включая параметры спецификации, марки и т. д.

Рекомендации по использованию

1. Выберите правильный номинальный ток.

Номинальный ток воздушного выключателя должен быть в ≥ 1,2–1,5 раза больше фактического тока нагрузки. Выбор слишком низкого номинала может привести к частым срабатываниям, а выбор слишком высокого снижает чувствительность защиты. Пожалуйста, предоставьте подробную информацию о вашем проекте, и PUGAO оценит ваши требования и порекомендует подходящее решение.

2. Выберите подходящую кривую отключения в зависимости от нагрузки.

Тип B: Осветительные и резистивные нагрузки.

Тип C: оборудование общего назначения, розетки и небольшие двигатели.

Тип D: Оборудование с высокими пусковыми токами и мощными двигателями.

Если вы не уверены, отдайте предпочтение C-образной кривой, поскольку она обеспечивает максимальную универсальность.

3. Правильная установка

При установке автоматического выключателя его необходимо установить на стандартную DIN-рейку. Клеммы проводки должны быть надежно затянуты во избежание ослабления и последующего перегрева. Используйте провода, соответствующие указанным требованиям к калибру (например, для тока 32 А рекомендуется поперечное сечение провода ≥ 4 мм²).

Рекомендуемые условия установки: Устанавливайте в сухой, хорошо вентилируемой распределительной коробке. Избегайте воздействия высоких температур, влажности или агрессивных сред; при необходимости установить дополнительный защитный кожух.

4. Избегайте длительной работы с полной нагрузкой.

Рекомендуется поддерживать фактический рабочий ток в пределах 70–80 % номинального значения. Длительная работа при полной нагрузке может привести к чрезмерному повышению температуры и сокращению срока службы.

Распространенные неисправности и их устранение

Неисправности автоматических выключателей с воздушным выключателем обычно возникают из-за перегрузки, плохой проводки или неправильного выбора продукта. Обеспечивая правильный выбор продукта, правильную установку и регулярные проверки, можно эффективно избежать более 90% потенциальных проблем.

Наряду с доставкой продукта мы предоставляем исчерпывающие рекомендации по установке, использованию и обслуживанию; Следующий список распространенных проблем служит полезным справочным материалом.

1. Частые отключения

Симптом: после работы мощных приборов в течение определенного периода времени автоматический выключатель автоматически срабатывает, и выключатель становится заметно теплым на ощупь.

Причины:

Чрезмерная нагрузка: общий ток, потребляемый приборами, работающими в цепи, превышает номинальную токовую мощность автоматического выключателя.

Высокая температура окружающей среды. Плохое рассеивание тепла внутри распределительной коробки приводит к преждевременному срабатыванию внутренних термочувствительных компонентов автоматического выключателя.

Решение: Уменьшите количество мощных приборов, подключенных к одной цепи, чтобы распределить нагрузку.

Если нагрузка действительно необходима и существующие спецификации электропроводки позволяют это, установите автоматический выключатель с более высоким номинальным током.

2. Мгновенное отключение

Симптом: Сразу после замыкания автоматического выключателя или включения определенного прибора автоматический выключатель мгновенно срабатывает, часто сопровождаясь громким хлопком или видимой искрой.

Причины:

Короткое замыкание линии: провод под напряжением вступил в прямой контакт с нейтральным проводом.

Поврежденное устройство: в одном из подключенных устройств произошел внутренний электрический пробой или короткое замыкание.

Решение: Не пытайтесь неоднократно принудительно замыкать выключатель. Отключите все приборы, подключенные к этой конкретной цепи, затем попытайтесь снова замкнуть выключатель.

Если выключатель больше не срабатывает, это указывает на неисправность одного из приборов; если он продолжает срабатывать, это говорит о том, что проводка, встроенная в стену, повреждена и требует осмотра профессиональным электриком.

3. Рычаг переключения не сбрасывается.

Симптом: После срабатывания рычаг переключения передач кажется свободным или вялым; при нажатии в положение «ВКЛ» он немедленно возвращается в положение «ВЫКЛ».

Причины:

Неисправность не устранена: в линии все еще существует короткое замыкание или сильная перегрузка; Механизм «свободного отключения» автоматического выключателя срабатывает для обеспечения защиты.

Внутреннее повреждение механизма. В результате сильного короткого замыкания внутренние контакты могли свариться вместе или механические пружины могли получить усталостное повреждение.

Решение: Сначала проверьте, не выскочила ли кнопка сброса на устройстве защитного отключения (УЗО).

Если вы не можете замкнуть выключатель даже после исключения внешних неисправностей, это указывает на то, что сам выключатель поврежден и его необходимо заменить.

4. Перегрев клемм или изменение цвета корпуса.

Симптом: Обнаружен запах гари или пластиковый корпус вокруг клемм выключателя выглядит пожелтевшим или почерневшим.

Причины:

Ослабленные соединения: это представляет собой наиболее опасную опасность. Если винты не затянуты должным образом, увеличивается контактное сопротивление, что приводит к сильному нагреву.

Несоответствующее сечение провода. Использование слишком тонких проводов приводит к передаче тепла непосредственно к автоматическому выключателю.

Решение: Немедленно отключите электропитание! Обрежьте подгоревшие концы проводов, заново зачистите изоляцию и надежно затяните винты. Если корпус автоматического выключателя деформировался из-за нагрева, необходимо заменить весь блок.

5. Отчетливый жужжащий звук во время работы.

Симптом: Во время работы автоматический выключатель издает слабый, но непрерывный электромагнитный жужжащий звук (характерный для переменного тока).

Причины:

Вибрация электромагнитного механизма: Внутренний электромагнитный якорь неровный, или в механизм попали посторонние предметы.

Сильноточная нагрузка: при работе на полную мощность силы магнитного поля вызывают небольшой резонанс внутренних компонентов.

Решение: Очень слабое жужжание обычно является нормальным. Однако если звук громкий или интенсивный, особенно если он сопровождается перегревом, это указывает на старение внутренних компонентов; рекомендуется замена блока.
