Защита от напряжения двойного дисплея

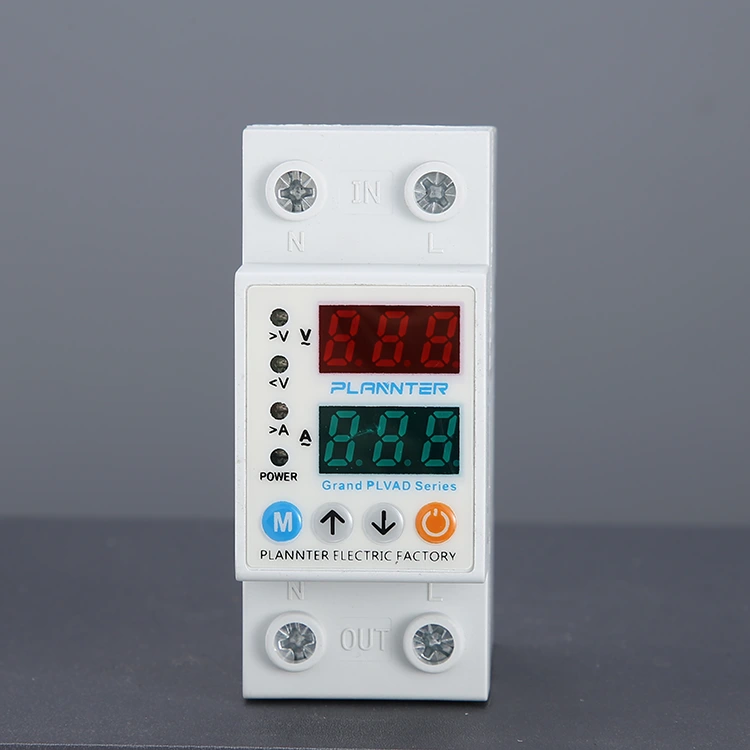

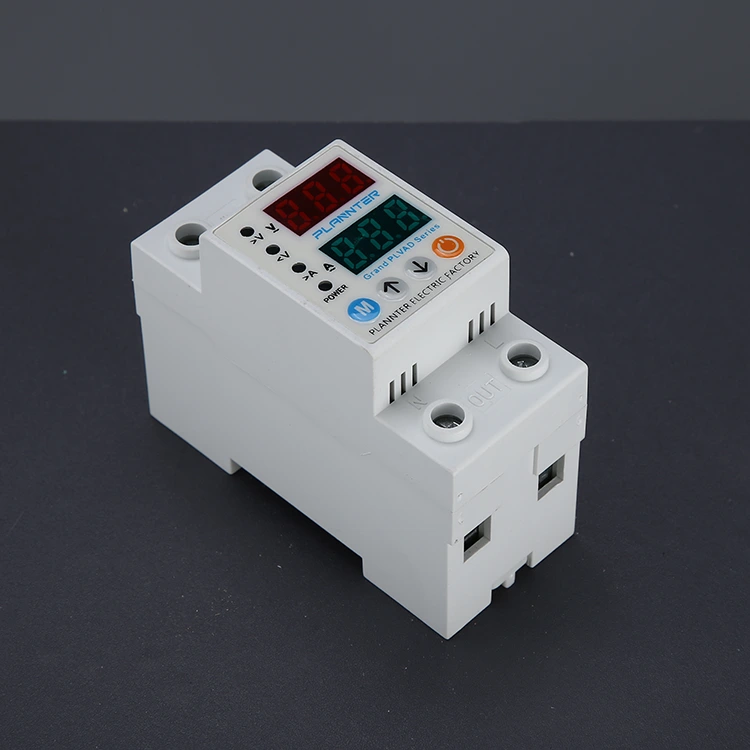

Регулируемое напряжение защищает электрические системы от перенапряжения, пониженного напряжения, перегрузки по току и пониженного тока в различных системах, таких как солнечные установки, для предотвращения повреждения оборудования. Обеспечивает систему мониторинга и защиты в реальном времени для промышленных, коммерческих и жилых помещений. Устройство защиты от напряжения с двумя дисплеями PUGAO (Plannter Electric) оснащено двумя светодиодными экранами, которые позволяют быстро увидеть входное напряжение и ток нагрузки. Экономит место благодаря монтажу на DIN-рейку и легко настраивается с помощью кнопок настройки/вверх/вниз/ручного включения/выключения.

Функции

Регулируемая защита по напряжению/току: Мы можем установить настраиваемое перенапряжение, например. >230 В и пороги перегрузки по току до 63 А для контроля и защиты электрической системы от повреждений из-за колебаний напряжения.

Двойной экран в реальном времени: Это устройство защиты от напряжения с двумя дисплеями оснащено цифровым светодиодным экраном, который контролирует как напряжение 220 В/230 В, так и текущие значения.

Сигнализация с несколькими индикаторами: Красные и зеленые светодиоды четко указывают состояние электропитания, условия повышенного напряжения/перегрузки по току и пониженного/пониженного напряжения, обеспечивая мониторинг в реальном времени и надежную защиту системы для промышленных, коммерческих и жилых помещений.

Каковы функции устройства защиты от напряжения двойного дисплея?

Хотя автоматические выключатели в первую очередь обеспечивают защиту от коротких замыканий и перегрузок — независимо от уровней напряжения — если вам требуется специализированное оборудование для решения конкретных проблем, связанных с напряжением, устройство защиты от напряжения с двумя дисплеями PUGAO является идеальным выбором.

1. Защита от перенапряжения

При внезапном скачке напряжения — например, если из-за обрыва нейтрального провода напряжение резко возрастает до 380 В — устройство мгновенно отключит электропитание в тот момент, когда напряжение превысит заданный порог, тем самым предотвращая повреждение или перегорание электроприборов.

2. Защита от пониженного напряжения

Когда напряжение падает слишком низко (например, ниже 170 В в периоды пикового потребления электроэнергии), устройство автоматически отключит питание. Это предотвращает перегрев и перегорание электроприборов из-за работы при недостаточном напряжении.

3. Защита от перегрузки по току

Продукты PUGAO являются передовыми и высоконадежными, обладающими встроенными возможностями мониторинга тока. Если ток превысит заданный порог, устройство отключится для обеспечения защиты.

4. Автоматическое восстановление

Как только напряжение вернется к нормальному уровню, устройство защиты напряжения автоматически восстановит питание после небольшой задержки, не требуя ручного вмешательства.

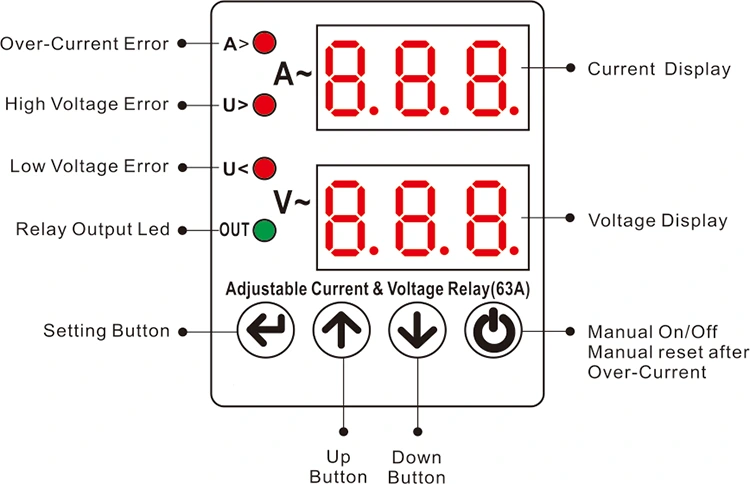

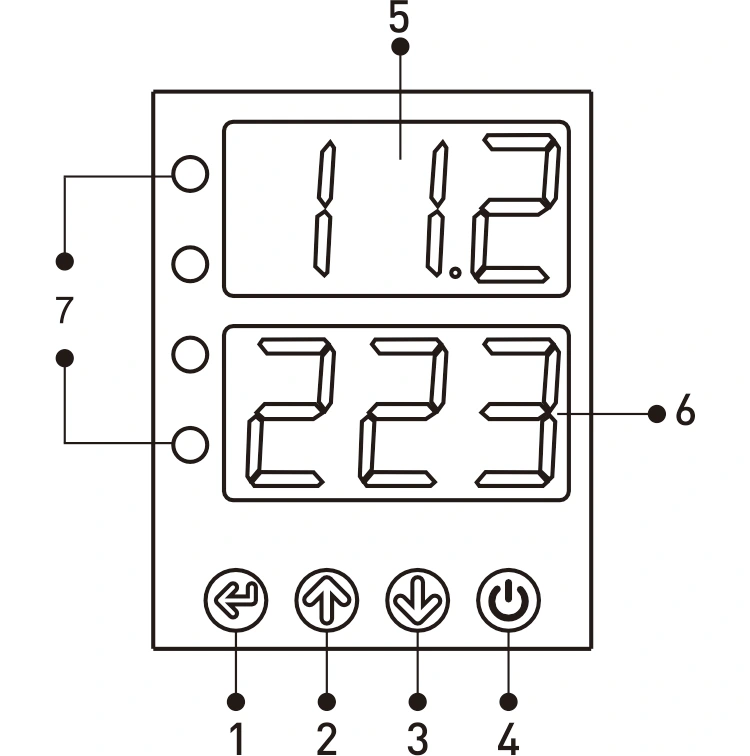

Дисплей и кнопки

1 - кнопка УСТАНОВИТЬ: для установки или изменения значения максимального тока, значений настройки высокого/низкого напряжения, ошибок и т. д. в настройке.

2 - кнопка ВВЕРХ: Увеличение желаемого значения.

3 - Кнопка «Вниз»: уменьшает желаемое значение.

4 – Кнопка ручного включения/выключения: используется для отключения выхода устройства. В этом состоянии на экране будет отображаться надпись «Выключено», и устройство не перезагрузится. Если устройство исправно, повторное нажатие этой кнопки включит устройство и позволит использовать его снова.

5 - ТЕКУЩИЙ ДИСПЛЕЙ

Первая группа индикации: во время нормальной работы здесь отображается входное напряжение; в исправном состоянии экран всегда горит; при неисправностях из-за высокого или низкого напряжения дисплей мигает. Во время программирования на дисплее отображаются значения соответствующей программы, такие как перегрузка по току, высокое/низкое напряжение, ожидание неисправности, установленные значения ожидания сброса.

6 – Индикация напряжения

Вторая группа дисплея: во время нормальной работы отображает текущее значение; в исправном состоянии экран продолжает светиться; при перегрузке по току экран мигает. Во время программирования отображается соответствующее значение программы.

7 - Светодиоды:

A>: Горит при перегрузке по току.

V>: Горит при неисправности высокого напряжения.

V<: Горит при неисправности низкого напряжения.

OUT: Светится, когда устройство осуществляет вывод.

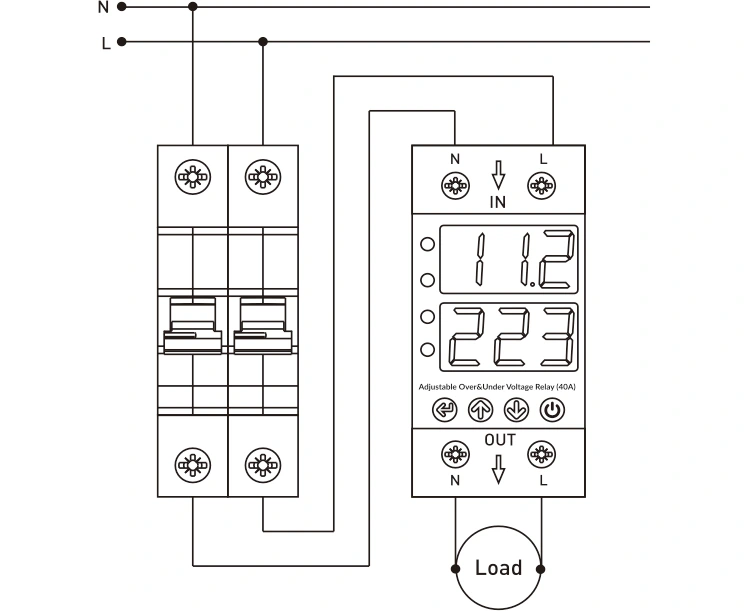

Схема подключения

Нулевой и фазный провода от источника питания необходимо подключить к клеммам «N» и «L» секции «Вход» устройства.

Для устройств, требующих защиты от повышенного и пониженного напряжения, нулевой и фазный провода следует подключать к клеммам «N» и «L» на участке «Выход» устройства.

Сценарии применения

Часто задаваемые вопросы

Вопрос: Могу ли я вручную отрегулировать пределы отключения по напряжению?

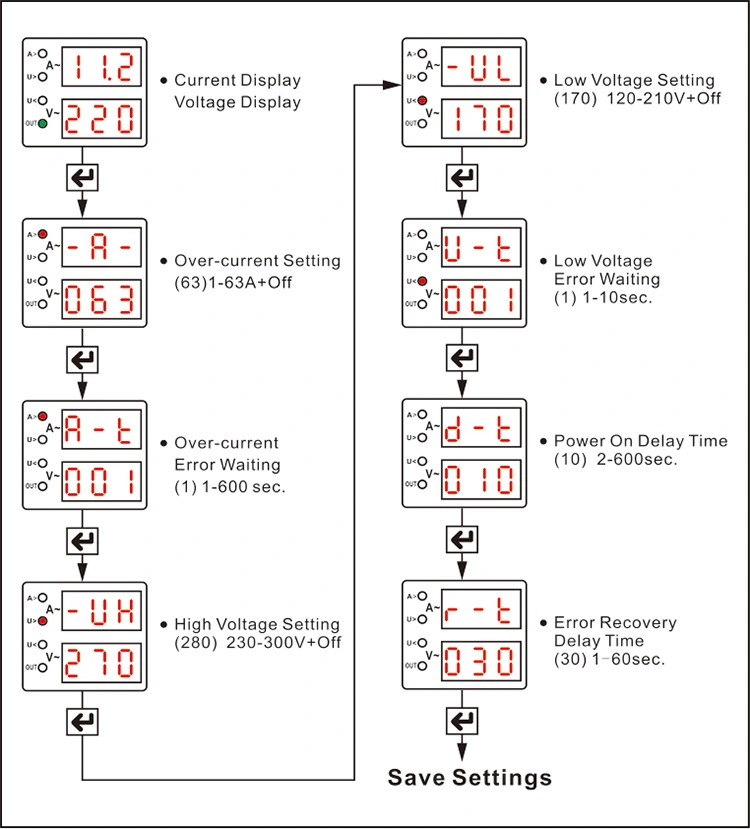

А: Да. Это одно из основных преимуществ продукции PUGAO. С помощью кнопок регулировки на панели управления вручную можно настроить следующие параметры:

Порог защиты от перенапряжения

Порог защиты от пониженного напряжения

Порог защиты от перегрузки по току

Время задержки восстановления

Подробные инструкции по настройке см. в руководстве по эксплуатации, прилагаемом к продукту.

В: Почему экран загорается сразу после подключения питания, но питание на нагрузку подается не сразу?

О: Пожалуйста, проверьте экран, чтобы увидеть, мигают ли какие-либо цифры или идет ли обратный отсчет. Это указывает на то, что функция задержки запуска устройства защиты активна.

Назначение: Предотвратить повреждение электроприборов резкими скачками тока, которые могут возникнуть сразу после проведения работ по обслуживанию или восстановлению электросети.

Рекомендация: Если вы хотите, чтобы питание подавалось сразу после подключения, вы можете установить время задержки восстановления на минимальное значение; однако в целях безопасности устройства мы рекомендуем выдерживать определенный период задержки.
