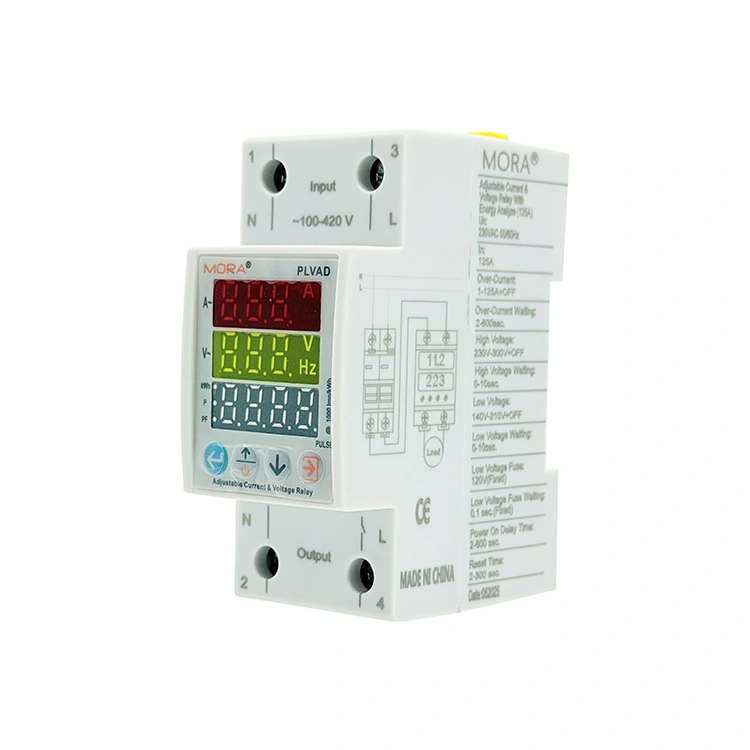

2P цифровое устройство защиты напряжения типа C с тройным дисплеем

Покупатели промышленных распределительных устройств ищут многофункциональные устройства мониторинга, которые экономят место на рельсах и уменьшают сложность полевой проводки. Высокоэффективное 2-полюсное цифровое устройство защиты от напряжения типа C с тройным дисплеем, созданное компанией PUGAO (Mora), соответствует этой цели поиска благодаря универсальному модульному корпусу шириной 36 мм. В отличие от более ранних моделей с двойным окном, это устройство оснащено встроенным внутренним датчиком тока и схемой отслеживания утечек высокого разрешения. Встроенный микропроцессор обрабатывает эти входные данные одновременно, обеспечивая независимые диапазоны регулировки для перенапряжения, перегрузки по току и остаточного тока, чтобы обеспечить полную защиту чувствительного автоматизированного оборудования.

Как интерфейс трех окон может повысить эффективность вашего обслуживания?

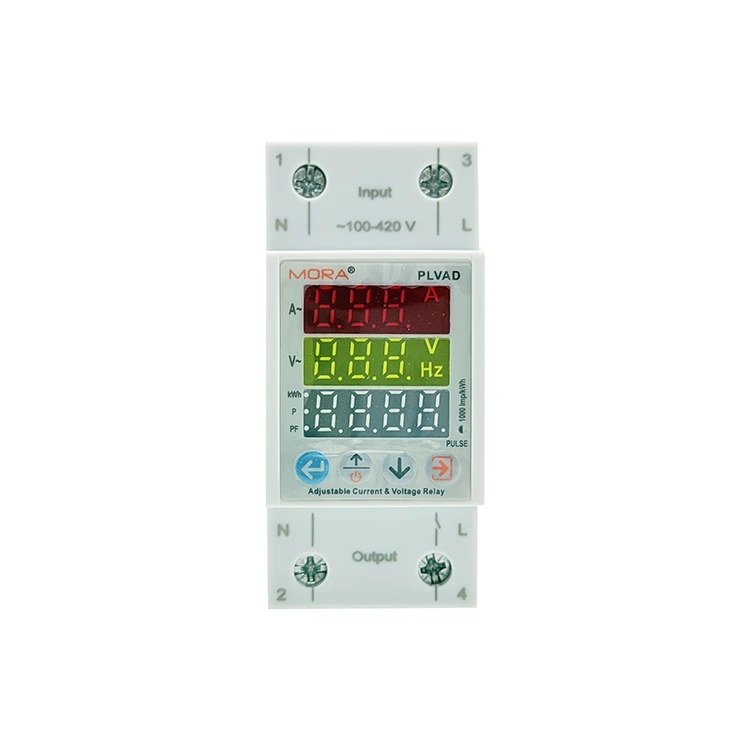

Современные субпанели автоматизации требуют подробных электрических данных для упрощения диагностики и предотвращения простоев. 2-полюсное цифровое устройство защиты напряжения типа C с тройным дисплеем использует три независимых, расположенных друг над другом окна цифрового дисплея, которые одновременно отображают линейное напряжение (В), ток активной цепи (А) и показатели остаточного тока/мощности в реальном времени. Такое отображение данных в режиме реального времени устраняет необходимость вручную переключаться между меню с помощью кнопок на лицевой панели, позволяя бригадам технического обслуживания мгновенно выявлять несбалансированные нагрузки, гармонические токи или нарушение изоляции до того, как критическая неисправность приведет к незапланированному отключению системы.

Технические параметры производительности

• Диапазон рабочего напряжения: от 140 В до 300 В переменного тока (50/60 Гц).

• Мощность контроля тока (Iₘₐₓ): от 1 А до 63 А, регулируемая (шаг: 0,1 А).

• Спектр чувствительности к утечкам: диапазон от 10 мА до 99 мА или настраиваемый байпас.

• Скорость обновления данных/точность: цикл выборки ≤ 0,5 с/метрологический класс 1.0

• Емкость клеммной проводки: допускается одножильный кабель сечением до 25 мм² или гибкий многожильный кабель сечением до 16 мм².

• Соответствие и сертификаты: сертифицирован CE, соответствует RoHS, изготовлено в соответствии со стандартами IEC 60947-2, Приложение B.

Микросекундное отслеживание утечки на землю

Прецизионный мониторинг утечки на уровне миллиметра. Оснащенный профессиональным ядром для мониторинга остаточного тока, он поддерживает отслеживание тока замыкания на землю на уровне миллиампер в реальном времени, точно фиксируя крошечные сигналы утечки, вызванные старением проводов, проникновением влаги и повреждением изоляции.

Двойная защита от пожара и поражения электрическим током: он создает вторичный защитный барьер для цепи на основе защиты от короткого замыкания, эффективно предотвращая электрические пожары и несчастные случаи с поражением электрическим током, вызванные повреждением изоляции, и подходит для старых электроустановок и промышленных сценариев с высоким уровнем безопасности.

Встроенный датчик тока с низкими потерями и защита от перегрузки по току

Компактная конструкция с интегрированным датчиком: встроенный высокоточный трансформатор тока с низким сопротивлением, поддерживает высокоточный мониторинг тока во всем диапазоне 0–63 А. 2-полюсное цифровое устройство защиты напряжения типа C с тройным дисплеем устраняет необходимость во внешних датчиках ТТ и вспомогательной проводке, что значительно оптимизирует внутреннюю компоновку распределительной коробки и снижает затраты на проектирование.

Интеллектуальная идентификация пускового тока: пользователи могут настроить порог отключения по перегрузке по току и время задержки. Система может автоматически определять и предотвращать мгновенные броски тока во время запуска двигателя, не вызывать нежелательных отключений и может быстро отключать электропитание в случае настоящих устойчивых перегрузок для защиты схемного оборудования.

Долгосрочное стабильное соединение

• Газонепроницаемая конструкция проводки: никелированные медные зажимы и стальные композитные винты M5 выдерживают максимальный крутящий момент проводки 2,5 Нм при высокой силе зажима.

• Защита от старения и ослабления: Глубокие противоскользящие зубцы на внутренней стенке клеммы плотно врезаются в сердечник медного провода, эффективно устраняя неисправности слабых контактов, вызванные ползучестью меди и длительным термоциклированием, а также поддерживая стабильную работу при низком сопротивлении.

Часто задаваемые вопросы

Вопрос: Почему на дисплее тока отображается значение 0,0 А, когда маломощное оборудование работает нормально?

О: Встроенный трансформатор тока этой модели откалиброван для мониторинга промышленной нагрузки высокой мощности с минимальным порогом обнаружения 0,5 А. Рабочий ток маломощного оборудования, такого как небольшие фонари и резервная электроника, ниже предела обнаружения, поэтому на дисплее отображается 0,0 А. Это цифровое устройство защиты напряжения 2P типа C с тройным дисплеем предназначено для защиты от высоких промышленных нагрузок, а не для измерения микротоков маломощного оборудования.

Вопрос: Можно ли отключить функцию защиты от протечек на старых объектах с высокими базовыми протечками?

А: Да. Порог остаточного тока можно свободно регулировать в пределах 10–99 мА или отключать вручную через меню программирования, чтобы избежать нежелательных отключений, вызванных утечкой базовой линии старых линий. Рекомендуется, чтобы его обслуживал квалифицированный электрик после подтверждения безопасности проводки на месте, чтобы обеспечить соответствие спецификациям безопасности заземления на месте.

Вопрос: Будут ли потеряны настроенные параметры напряжения и тока после сбоя питания?

Ответ: Никаких потерь. Все установленные пользователем пороговые значения защиты и рабочие параметры сохраняются во встроенной энергонезависимой микросхеме EEPROM, резервная батарея не требуется. Параметры постоянно сохраняются и могут быть автоматически загружены для возобновления работы защиты после восстановления электропитания сети.
