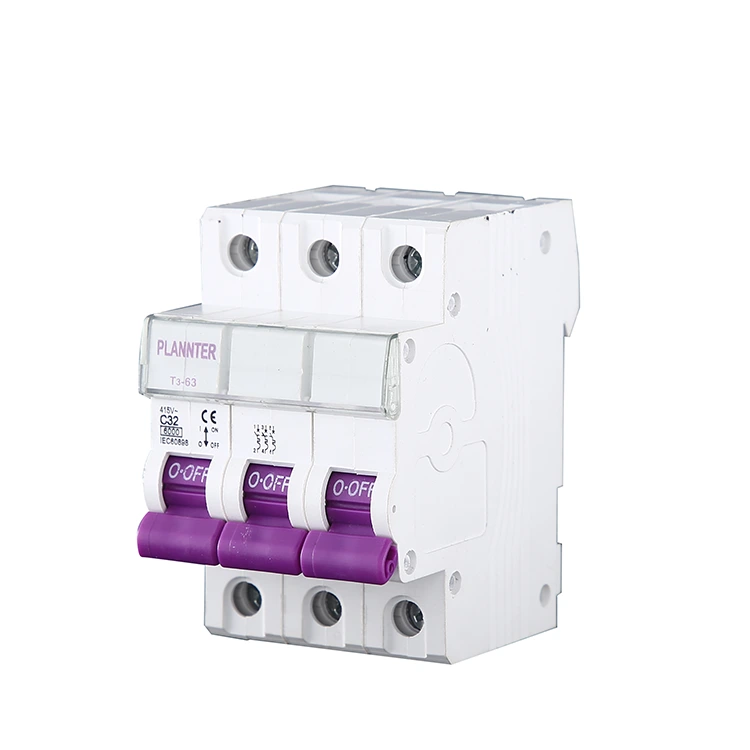

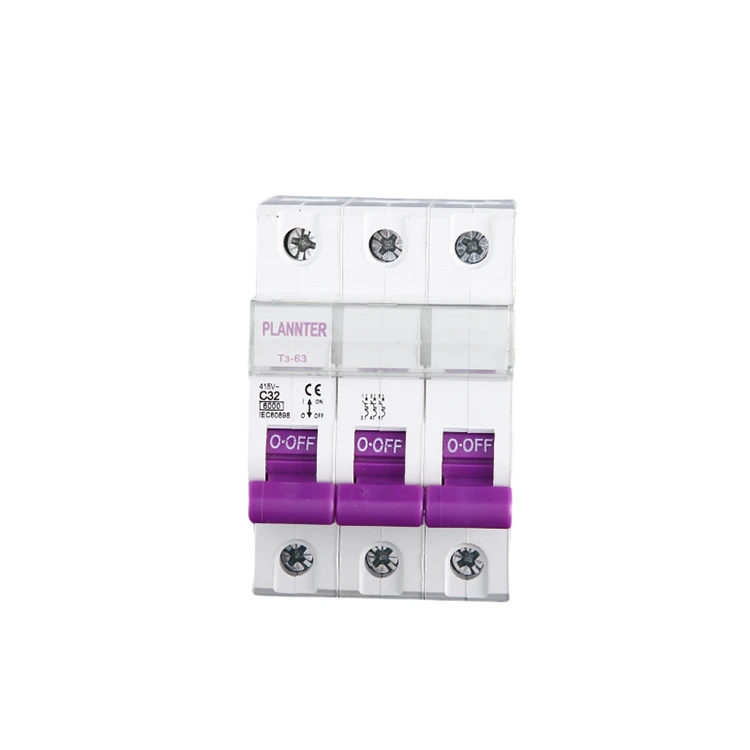

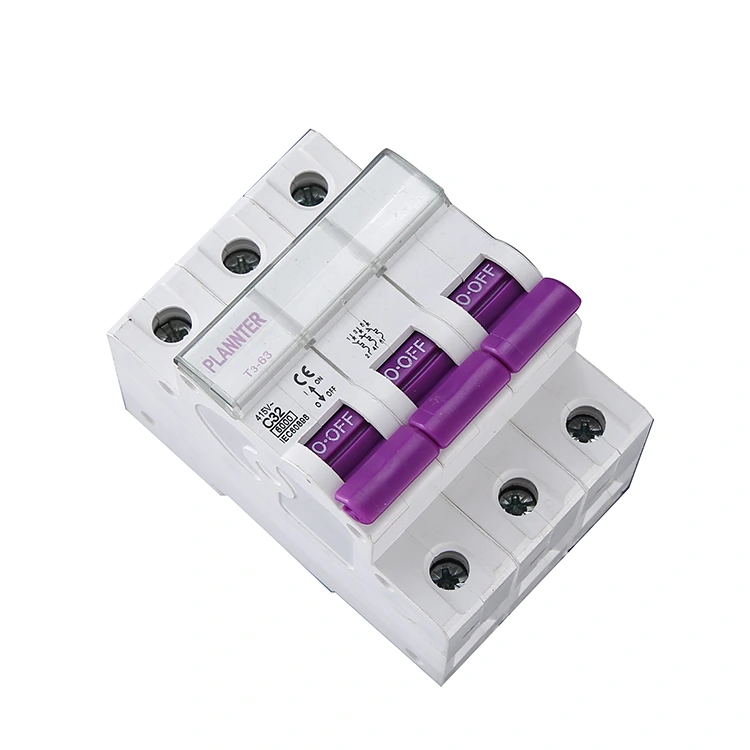

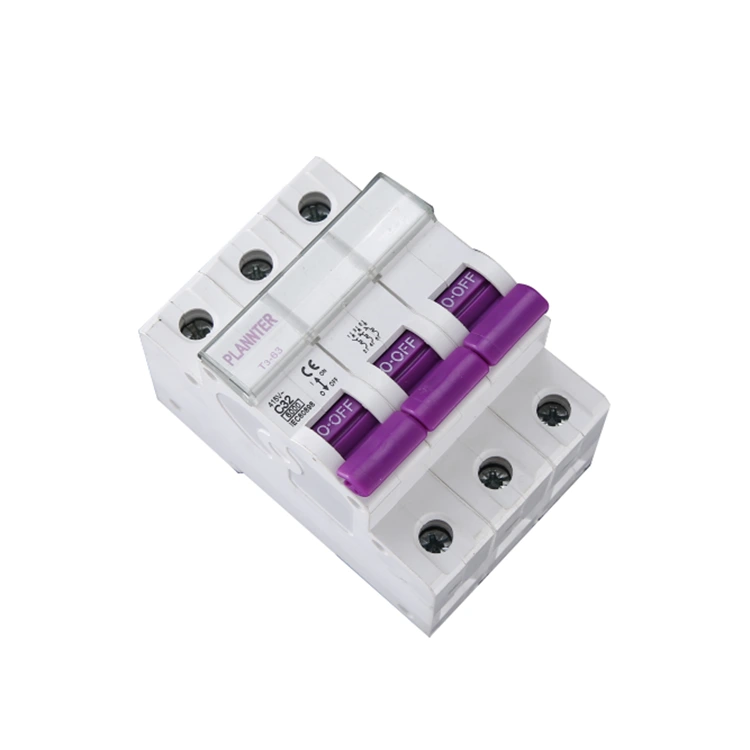

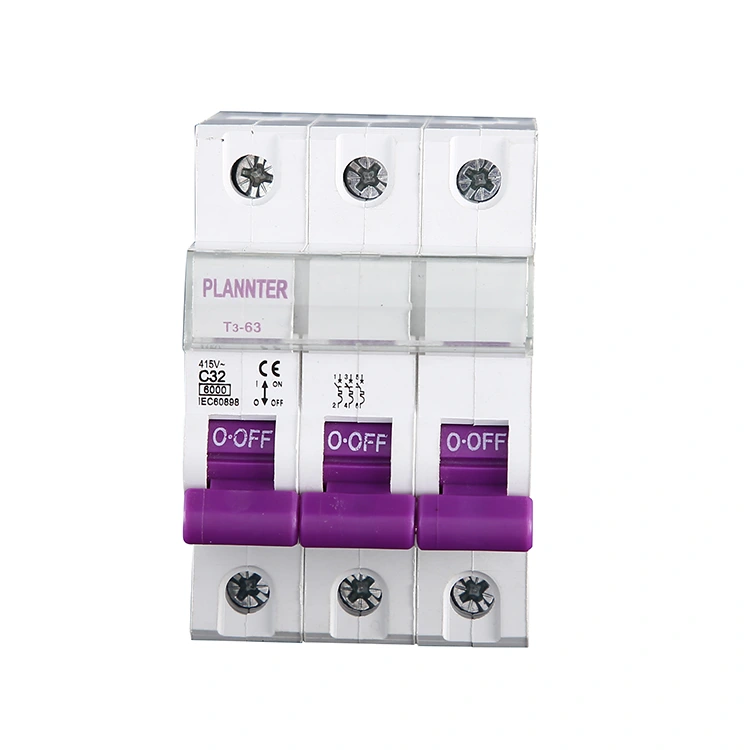

3-полюсный автоматический выключатель переменного тока

Трехполюсный автоматический выключатель переменного тока относится к категории низковольтных электроприборов, широко используемых в промышленной, коммерческой и гражданской сферах, предназначен для трехфазных цепей, может работать при аномалиях тока, таких как перегрузка, короткое замыкание, автоматически отключать цепь, чтобы защитить оборудование и безопасность персонала. Выберите PUGAO (Plannter Electric) в качестве производителя и получите цену напрямую с завода.

Особенности продукта

1. Трехфазное синхронное управление.

Этот 3-полюсный автоматический выключатель переменного тока способен одновременно подключать или отключать трехфазные линии электропередачи L1, L2 и L3. В случае возникновения неисправности в какой-либо одной фазе устройство одновременно отключит питание по всем трем фазам, тем самым предотвращая повреждение оборудования, вызванное работой в условиях обрыва фазы.

2. Защита от перегрузки и короткого замыкания.

Защита от перегрузки: используется тепловое отключение для устранения условий постоянного чрезмерного тока.

Защита от короткого замыкания: использует магнитное отключение для мгновенного прерывания сильноточных повреждений.

Выбирая этот передовой продукт, вы обеспечиваете комплексную защиту своих электрических цепей.

3. Повышенная безопасность эксплуатации оборудования.

Этот продукт снижает риски, связанные с дисбалансом трехфазного напряжения, защищает критически важное оборудование, такое как двигатели и компрессоры, и эффективно снижает затраты, связанные с повреждением оборудования и простоями.

4. Модульная конструкция и установка.

Продукты PUGAO имеют конструкцию, монтируемую на DIN-рейку, что позволяет легко интегрировать их в распределительные шкафы или панели управления. Это способствует эффективной серийной установке и обслуживанию в рамках инженерных проектов.

Ключевые параметры и характеристики

При покупке или выборе продукта вы можете проверить следующие параметры 3-полюсного автоматического выключателя переменного тока в соответствии с требованиями вашего конкретного проекта или связаться с нами для разработки комплексного решения, адаптированного к вашим потребностям.

Номинальное напряжение (Ue): Обычно 380 В, 400 В или 415 В переменного тока (для трехфазных систем).

Номинальный ток (В): Общие номиналы включают 16А, 32А и 63А; Выпускаются сильноточные модели до 100А или 125А.

Разрывная способность (Icn): Например, 6 кА или 10 кА. Учитывая более высокие уровни энергии, связанные с трехфазным питанием, рекомендуется отдать приоритет спецификации 10 кА для повышения уровня безопасности.

Кривая срабатывания:

Тип C: Подходит для офисных зданий, систем освещения или общего коммерческого распределения электроэнергии.

Тип D: Специально разработан для запуска двигателей, способен выдерживать мгновенные пусковые токи, в 10–14 раз превышающие номинальный ток.

Меры предосторожности при использовании

1. Электрические системы очень сложны. По соображениям безопасности эксплуатацию и установку трехполюсных автоматических выключателей переменного тока должны выполнять квалифицированные специалисты. Например, во время работы сначала отключите источник питания на стороне нагрузки, затем отключите вторичную и третичную стороны.

2. Строго соблюдайте правила эксплуатации во время работы. При возникновении любой ситуации, влияющей на нормальную работу электрической системы, немедленно примите экстренные меры.

3. После успешной установки автоматический выключатель будет работать нормально. Во время эксплуатации оперативно отслеживайте текущие данные и выполняйте периодические проверки и техническое обслуживание.

Когда необходим 3-полюсный автоматический выключатель переменного тока?

Как профессиональный производитель и поставщик, PUGAO также предлагает 1-полюсные (1P) и 2-полюсные (2P) автоматические выключатели; однако, что касается выбора продукта, при работе с трехфазным электрооборудованием или трехфазными линиями электропередачи необходимо использовать трехполюсный (3P) автоматический выключатель. Ниже приведены наши рекомендации для конкретных сценариев:

1. Оборудование для трехфазных двигателей.

Примеры включают промышленные двигатели, водяные насосы, воздушные компрессоры и т. д.

Причина:

Трехфазные двигатели требуют одновременной подачи питания на все три фазы. Если прерывается только одна фаза, а остальные остаются активными, двигатель будет работать в состоянии «обрыва фазы»; это неизбежно приводит к перегоранию двигателя, что приводит к значительным финансовым потерям.

2. Трехфазные системы электропитания.

Примеры включают заводские системы распределения электроэнергии, коммерческую трехфазную проводку, трехфазные распределительные шкафы и т. д.

Причина:

Обоснование здесь соответствует обоснованию упомянутой выше категории оборудования: трехфазные линии должны включаться и выключаться синхронно. В случае возникновения аномалии в какой-либо одной фазе необходимо отключить всю цепь, чтобы обеспечить комплексную синхронизированную трехфазную защиту.

3. Мощное промышленное или коммерческое оборудование.

Примеры включают центральные системы кондиционирования воздуха, промышленное отопительное оборудование, автоматизированное производственное оборудование и т. д.

Причина:

Такое оборудование обычно потребляет большую мощность и питается от трехфазного источника питания; следовательно, для правильной работы требуется стабильный и сбалансированный трехфазный ток.

4. Другие сценарии, требующие защиты от повреждений, вызванных потерей фазы

В проектах, включающих такое оборудование, использование 1P или 2P автоматических выключателей, а не 3P, создает риск: если одна фаза будет прервана, а другие останутся под напряжением, оборудование продолжит работать, хотя и в скомпрометированном и ненормальном состоянии.

Пожалуйста, свяжитесь с PUGAO для получения информации о разработке конкретного решения и услугах технической поддержки.

Часто задаваемые вопросы

Вопрос: Предлагает ли PUGAO услуги по индивидуальной настройке?

О: Да, мы предоставляем индивидуальное обслуживание. Как китайский производитель трехполюсных выключателей переменного тока с 14-летним профессиональным опытом работы на заводе, вы можете настроить такие параметры, как номинальный ток, отключающая способность и метод установки, в соответствии с конкретными потребностями.

Вопрос: Какие технические параметры мне нужно увидеть?

А: 1. Номинальный ток – должен соответствовать фактическому рабочему току нагрузки;

2. Номинальное рабочее напряжение – должно быть таким же, как уровень напряжения системы;

3. Отключающая способность при коротком замыкании. Должна быть больше ожидаемого тока короткого замыкания в месте установки.
