Как миниатюрный автоматический выключатель, монтируемый на DIN-рейку, повышает электробезопасность и надежность системы?

A Миниатюрный автоматический выключатель для монтажа на DIN-рейку(MCB) — одно из важнейших защитных устройств, используемых в современных электрических системах. Независимо от того, установлено ли оно в жилых распределительных щитах, промышленных панелях управления, коммерческих объектах или системах возобновляемых источников энергии, оно помогает предотвратить электрические опасности, вызванные перегрузками и короткими замыканиями.

В этом подробном руководстве объясняется, как работают миниатюрные автоматические выключатели, монтируемые на DIN-рейку, их преимущества, применение, технические характеристики, рекомендации по установке и рекомендации по выбору правильной модели. Понимая эти факторы, покупатели, инженеры и подрядчики могут повысить надежность системы, сократить время простоев и обеспечить электробезопасность.

Что такое миниатюрный автоматический выключатель, монтируемый на DIN-рейку?

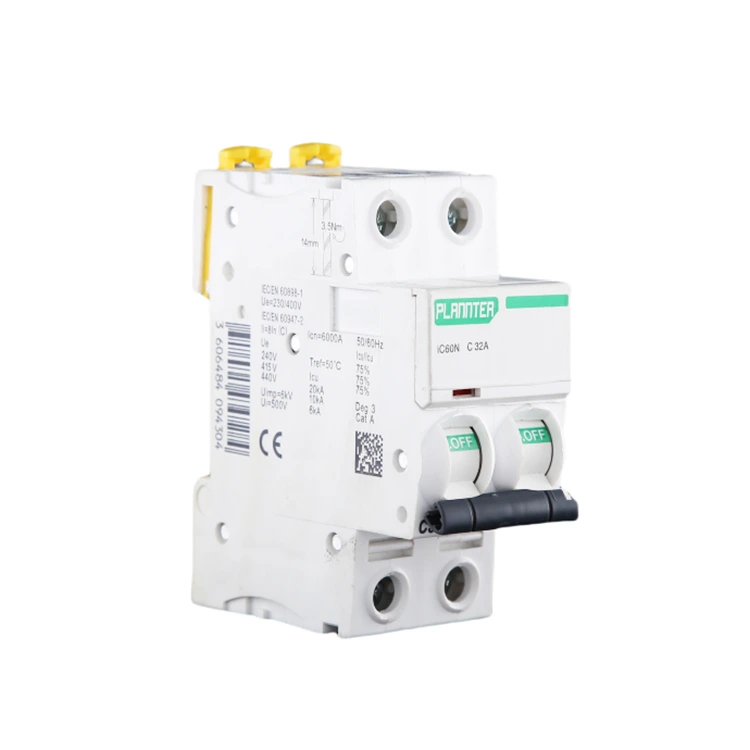

Миниатюрный автоматический выключатель, монтируемый на DIN-рейку, представляет собой автоматическое устройство электрической защиты, предназначенное для отключения электрических цепей при возникновении аномальных условий тока. Термин «крепление на DIN-рейку» относится к стандартизированной металлической рейке, используемой внутри электрических панелей для быстрой и безопасной установки.

В отличие от традиционных предохранителей, которые необходимо заменять после работы, автоматический выключатель можно просто сбросить после устранения неисправности. Эта функция значительно снижает затраты на техническое обслуживание и время простоя.

Сегодня автоматические выключатели, монтируемые на DIN-рейку, широко используются в системах распределения электроэнергии благодаря своим компактным размерам, надежной работе и простоте установки.

Как работает автоматический выключатель, монтируемый на DIN-рейку?

Работа миниатюрного автоматического выключателя основана на двух основных механизмах защиты:

• Тепловая защита– Защищает от токов перегрузки.
• Магнитная защита– Защищает от токов короткого замыкания.

Когда чрезмерный ток течет в течение длительного периода времени, термоэлемент нагревается и изгибается, что приводит к срабатыванию автоматического выключателя. В случае короткого замыкания магнитный механизм реагирует практически мгновенно и размыкает цепь до того, как произойдет серьезное повреждение.

Почему электрическая защита так важна?

Электрические неисправности могут привести к катастрофическим последствиям, включая выход из строя оборудования, простои производства, опасность пожара и травмы.

Без надлежащей защиты цепи:

• Изоляция проводов может расплавиться.
• Электрическое оборудование может быть повреждено.
• Неожиданные остановки могут прервать работу.
• Риск пожара резко возрастает.
• Безопасность персонала оказывается под угрозой.

Миниатюрный автоматический выключатель, монтируемый на DIN-рейку, выступает в качестве первой линии защиты от этих рисков.

Основные компоненты автоматического выключателя для монтажа на DIN-рейку

Понимание внутренней структуры помогает пользователям оценить надежность этих устройств.

Ключевые преимущества автоматических выключателей, монтируемых на DIN-рейку

Популярность автоматических выключателей, монтируемых на DIN-рейку, обусловлена ​​многочисленными эксплуатационными преимуществами.

• Быстрая установка на стандартные DIN-рейки.
• Компактный дизайн экономит место на панели
• Многоразовое использование после устранения неисправности
• Высокая надежность и долговечность
• Повышенная электробезопасность
• Сниженные требования к техническому обслуживанию
• Экономичная долгосрочная эксплуатация
• Совместимость с модульными электрическими системами.

Эти преимущества делают их предпочтительным решением как для промышленных, так и для коммерческих приложений.

Общие применения в разных отраслях

Миниатюрные автоматические выключатели, монтируемые на DIN-рейку, можно найти практически в каждой современной электрической инфраструктуре.

Технические характеристики, которые вы должны понимать

Перед покупкой MCB пользователи должны ознакомиться со следующими характеристиками:

• Номинальный ток (А)
• Номинальное напряжение (В)
• Отключающая способность (кА)
• Количество полюсов
• Характеристики кривой срабатывания
• Рейтинг частоты
• Степень защиты
• Стандарты соответствия

Выбор неподходящих характеристик может привести к нежелательным отключениям или недостаточной защите.

Как правильно выбрать MCB

Выбор правильного миниатюрного автоматического выключателя для монтажа на DIN-рейку требует оценки нескольких важных факторов.

1. Определить максимальный ток нагрузки.
2. Определите напряжение системы.
3. Рассчитайте потенциальный ток повреждения.
4. Выберите правильную кривую отключения.
5. Выберите подходящую конфигурацию опор.
6. Проверьте требования сертификации.
7. Учитывайте условия окружающей среды.

В промышленных условиях могут потребоваться более высокие отключающие способности по сравнению с жилыми помещениями.

Рекомендации по установке

Правильная установка имеет решающее значение для достижения максимальной безопасности и производительности.

• Перед установкой отключите питание.
• Используйте правильные размеры проводников.
• Соблюдайте характеристики крутящего момента.
• Обеспечьте достаточную вентиляцию.
• Четко обозначьте цепи.
• Проверьте герметичность клемм.
• Проведите тестирование после установки.

Правильный монтаж минимизирует эксплуатационные риски и продлевает срок службы оборудования.

Техническое обслуживание и устранение неполадок

Хотя автоматические выключатели требуют минимального обслуживания, рекомендуется проводить периодические проверки.

Контрольный список технического обслуживания:

• Осмотрите на наличие физических повреждений.
• Проверьте клеммные соединения.
• Следите за признаками перегрева.
• Периодически проверяйте работу отключения.
• Очистите электрические панели.
• Просмотрите условия нагрузки.

Если происходят частые отключения, исследуйте условия перегрузки, неисправности проводки или неисправности оборудования, а не повторно сбрасывайте выключатель.

Сравнение автоматических выключателей и традиционных предохранителей

Будущие тенденции в защите цепей

Электрические системы продолжают развиваться, стимулируя инновации в технологиях защиты цепей.

• Возможности интеллектуального мониторинга
• Удаленная диагностика
• Интеграция Интернета вещей
• Системы энергоменеджмента
• Решения для прогнозного обслуживания
• Усовершенствованные технологии обнаружения неисправностей

Эти достижения помогают организациям повысить операционную эффективность и надежность системы.

Часто задаваемые вопросы

В1: Что означает DIN-рейка?

DIN-рейка — это стандартизированная металлическая монтажная рейка, используемая для установки электрических устройств внутри панелей и распределительных щитов.

В2: Может ли MCB заменить предохранитель?

Да. Во многих случаях автоматические выключатели представляют собой более удобную и многоразовую альтернативу традиционным предохранителям.

В3: Как долго работает миниатюрный автоматический выключатель?

Высококачественные автоматические выключатели могут надежно работать в течение многих лет при правильной установке и обслуживании.

Вопрос 4. Что вызывает частое срабатывание выключателя?

Общие причины включают перегрузки, короткие замыкания, неисправное оборудование, ослабленные соединения или проблемы с проводкой.

Вопрос 5. Подходят ли автоматические выключатели для монтажа на DIN-рейку для промышленного использования?

Да. Автоматические выключатели промышленного класса широко используются на производственных предприятиях, в системах автоматизации и шкафах управления.

В6: Как выбрать правильный номинал тока?

Номинал должен соответствовать конструкции схемы и ожидаемой нагрузке, обеспечивая при этом достаточную защиту проводников и оборудования.

Заключение

Миниатюрный автоматический выключатель, монтируемый на DIN-рейку, играет жизненно важную роль в защите электрических систем от перегрузок и коротких замыканий. Компактный дизайн, простота установки, надежность и возможность перезапуска делают его одним из наиболее надежных решений для жилых, коммерческих, промышленных и возобновляемых источников энергии.

Понимая принципы его работы, характеристики и критерии выбора, пользователи могут значительно повысить электробезопасность, защиту оборудования и производительность системы.
