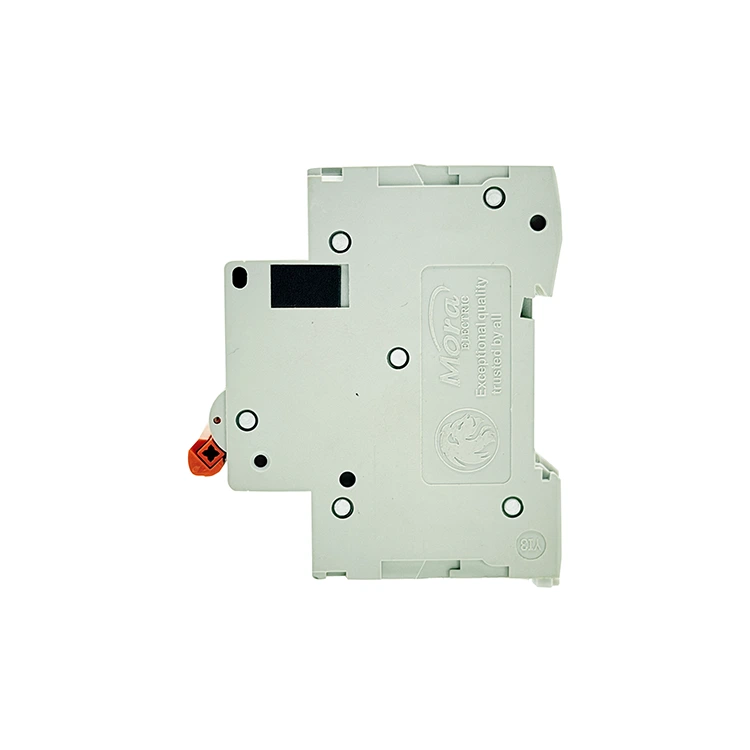

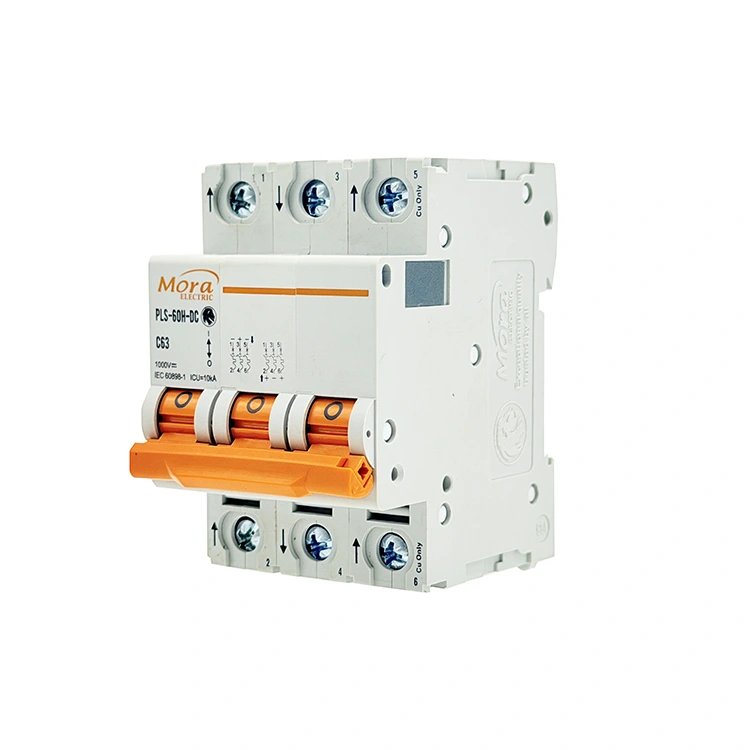

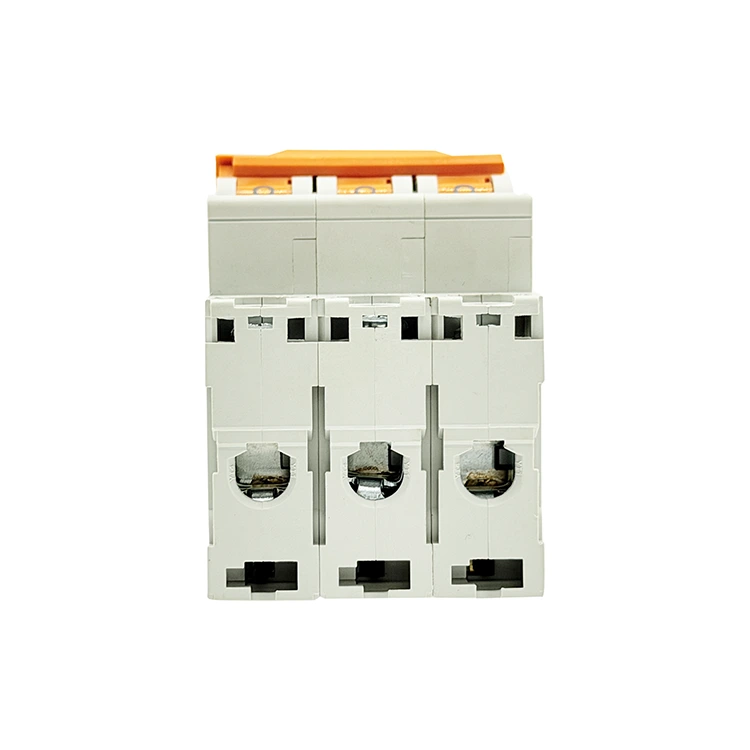

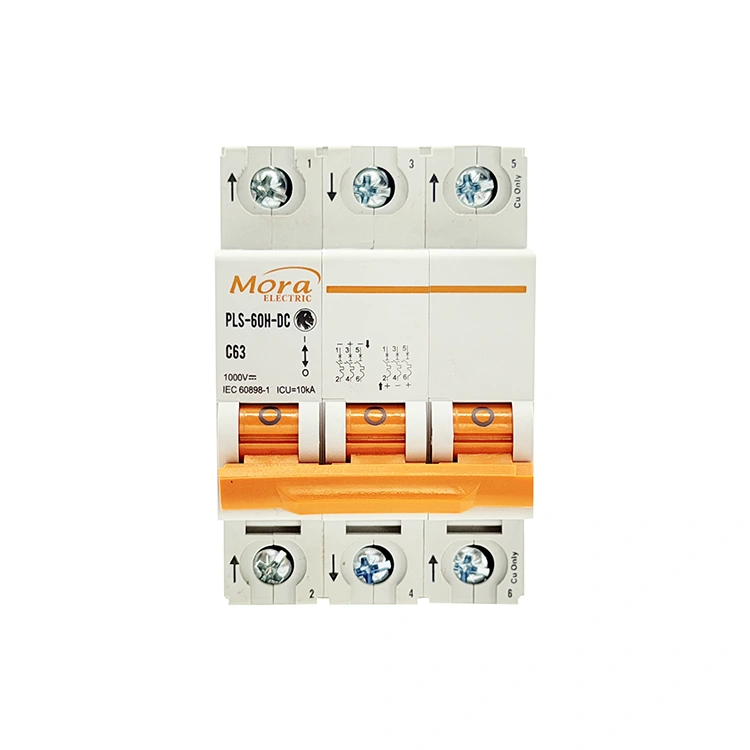

C65 3-полюсный автоматический выключатель постоянного тока

Компания PUGAO (Mora), являющаяся признанным заводом по производству 3-полюсных автоматических выключателей постоянного тока C65 в Китае, производит надежные 3-полюсные электрические переключатели, оптимизированные для одновременного отключения нескольких цепей высокого напряжения постоянного тока; В этом выключателе 3P используется автоматическая калибровка компонентов и тройные дугогасительные камеры с постоянными магнитами, что позволяет удовлетворить потребности специализированных автономных и промышленных предприятий по хранению электроэнергии.

Где инженеры на самом деле используют 3-контактный переключатель постоянного тока?

Стандартные солнечные установки с низким напряжением обычно рассчитаны на напряжение 250 В или 500 В постоянного тока, что позволяет использовать простые одно- или двухполюсные контуры проводки. Однако по мере масштабирования крупномасштабных промышленных коммерческих солнечных батарей, автономных сельскохозяйственных систем и крупных центральных телекоммуникационных объектов системные инженеры сталкиваются с различными вариантами конструкции, которые требуют 3-полюсной конфигурации, такой как 3-полюсный автоматический выключатель постоянного тока C65.

Последовательное соединение высокого напряжения 750 В постоянного тока

Чтобы максимизировать выходную эффективность и ограничить потери при передаче в линии системы на большие расстояния, инженеры часто предпочитают использовать цепочки солнечных батарей в длинной последовательной последовательности. Такое стекирование обеспечивает напряжение холостого хода до 750 В постоянного тока. Поскольку стандартные отдельные камеры выключателя рассчитаны на напряжение 250 В каждая, блок 3P позволяет инженерам соединить положительный провод через два полюса в последовательной схеме проводки, одновременно прокладывая отрицательный проводник через третий полюс. Это равномерно распределяет электрическое напряжение по всем трем микросредам.

Трехпроводные сети постоянного тока с плавающей запятой

В некоторых тяжелых промышленных перерабатывающих установках и горнодобывающем оборудовании используется специализированная топология распределения постоянного тока с центральной отводкой или трехпроводная незаземленная (включающая положительный, отрицательный и нейтральный/заземляющий опорные провода). Трехполюсный защитный переключатель одновременно изолирует все три отдельных токоведущих проводника во время короткого замыкания, отсекая возможность возникновения неустойчивых блуждающих обратных токов.

Резервная изоляция аккумуляторной батареи с двумя источниками питания

В локализованных телекоммуникационных коммутационных узлах одно 3-полюсное аппаратное шасси может быть сконфигурировано для управления структурой разделенной шины, например, для переключения двух отдельных положительных входящих линий батарейного блока вместе с одной общей общей обратной линией. Это снижает требования к пространству для панелей внутри стоек с ограниченным пространством для оборудования.

Возможности производительности

Определенные ниже эксплуатационные пороги и технические материалы строго соблюдаются на наших автоматизированных стендах проверки качества:

Какие технологии предотвращают плавление внутренних контактов при напряжении 750 В?

1. Системы с двойной дугой на постоянных магнитах

Дуги постоянного тока высокого напряжения не пересекают естественное состояние нулевого тока, а это означает, что они могут поддерживать высокотемпературный плазменный канал между размыкающимися контактами, который легко плавит стандартные медные компоненты. Чтобы решить эту проблему, наш 3-полюсный выключатель постоянного тока C65 оснащен независимыми постоянными магнитами внутри каждого из трех отдельных полюсов. Эти магниты создают сильное локальное магнитное поле, которое отталкивает дугу, физически сдувая ее с контактных площадок и направляя ее глубоко в стальную охлаждающую решетку из 9 пластин. Это действие расщепляет и гасит дугу в течение 5 миллисекунд.

2. Синхронная механическая защелка.

Если один полюс задерживает размыкание во время высоковольтного замыкания, оставшийся полюс принимает на себя основную нагрузку электрического напряжения, вызывая перегорание клеммы. PUGAO (Mora) производит эти выключатели с жесткой внутренней механической тягой, соединяющей все трехполюсные подмеханизмы. Если короткое замыкание приводит в действие катушку магнитного расцепителя в каком-либо отдельном полюсе, шина общего отключения заставляет все три полюса отключаться одновременно, предотвращая опасные ситуации, когда одна линия находится под напряжением.

3. Прецизионный заводской контроль точечной сварки

Изменения в терминальном сопротивлении внутри многополюсных выключателей приводят к неравномерному распределению тока и локализованным точкам перегрева внутри распределительных коробок. Наше производственное предприятие площадью 5000 квадратных метров позволяет избежать этой проблемы, используя автоматизированную линию по производству микроломов. Автоматизированные машины для штамповки и точечной сварки фиксируют внутренние шунты и медные контактные блоки в точном положении, обеспечивая одинаковые уровни внутреннего сопротивления на всех трех полюсах.

Руководство по устранению неполадок при сложных полевых проблемах

• Ручка переключателя 3-полюсного автоматического выключателя постоянного тока C65 автоматически возвращается в центральное положение во время первоначального запуска системы.

Почему это происходит:Внутренняя механическая защелка опускается при наличии короткого замыкания на выходе или при неправильном подключении перемычки положительного последовательного контура к отрицательной контактной клемме, что приводит к короткому замыканию между полюсами.

Как это исправить:Полностью изолируйте главный контур питания. Проверьте конфигурацию перемычек контура на схеме последовательного подключения. Используйте тестер сопротивления изоляции на последующих линиях, чтобы обнаружить закороченные провода или разрывы изоляции, прежде чем пытаться снова включить выключатель.

• Один полюсный порт демонстрирует более высокий рост температуры по сравнению с соседними клеммными портами.

Почему это происходит:Винт клеммы для этого конкретного порта был недостаточно затянут во время установки на месте, или жилы проводов внутри туннельного зажима сжаты неравномерно.

Как это исправить:Отключите передачу энергии. Отсоедините проводник от горячего порта, проверьте медные жилы на наличие повреждений от дуги или окисления, при необходимости обрежьте и повторно зачистите кабель, вставьте его обратно и затяните винт с моментом 2,5 Нм с помощью калиброванного динамометрического ключа.

Часто задаваемые вопросы по проектированию и применению

Почему 3-полюсный выключатель постоянного тока может выдерживать более высокие напряжения при подключении по последовательной схеме?

Каждая независимая полюсная камера миниатюрного автоматического выключателя спроектирована так, чтобы безопасно гасить напряжение до 250 В постоянного тока в условиях неисправности. Путем каскадирования положительного тока через два отдельных полюса последовательно перед тем, как он выйдет на инвертор, общее напряжение на контактах во время дугового разряда снижается с 500 В до 250 В на камеру, что позволяет системе легко справляться с более высокими общими напряжениями.

Каковы эксплуатационные последствия пропуска перемычки положительного контура и подключения трех отдельных солнечных цепочек через три отдельных полюса?

Если вы пропустите три независимых цепочки через одно шасси выключателя, не соединяя их последовательно, максимальное номинальное напряжение для каждой цепочки должно оставаться ниже 250 В постоянного тока. Если какая-либо отдельная цепочка превысит этот порог и произойдет неисправность, ее однополюсная камера не сможет расщеплять напряжение, необходимое для гашения образующейся высоковольтной дуги, что приведет к внутреннему разрушению корпуса.

Как постоянное воздействие высокой солнечной радиации влияет на калибровку внутренней биметаллической полоски внутри герметичного корпуса сумматора?

Наши биметаллические полосы калибруются при контролируемой заводской температуре 30°C. При помещении в невентилируемую коробку для наружного монтажа, где солнечное тепло приводит к повышению температуры внутренней окружающей среды до 55°C, биметаллические полосы внутри 3-полюсного автоматического выключателя постоянного тока C65 преждевременно расширяются. Это снижает фактическую точку срабатывания по тепловой перегрузке примерно до 83–85 % от номинального номинального тока. Чтобы противостоять этому, инженерам следует либо интегрировать пассивные охлаждающие жалюзи, либо подобрать номинал выключателя на начальном этапе проектирования системы.
