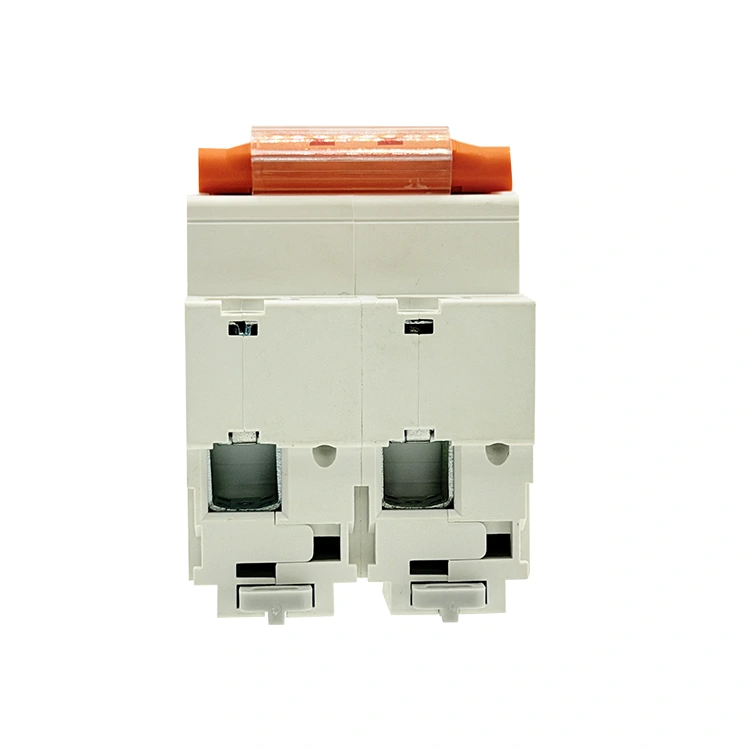

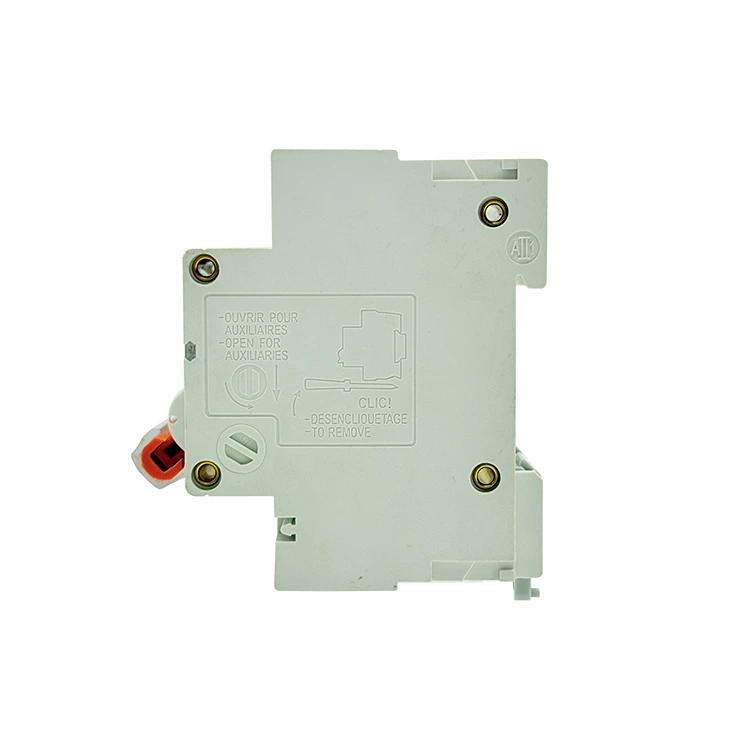

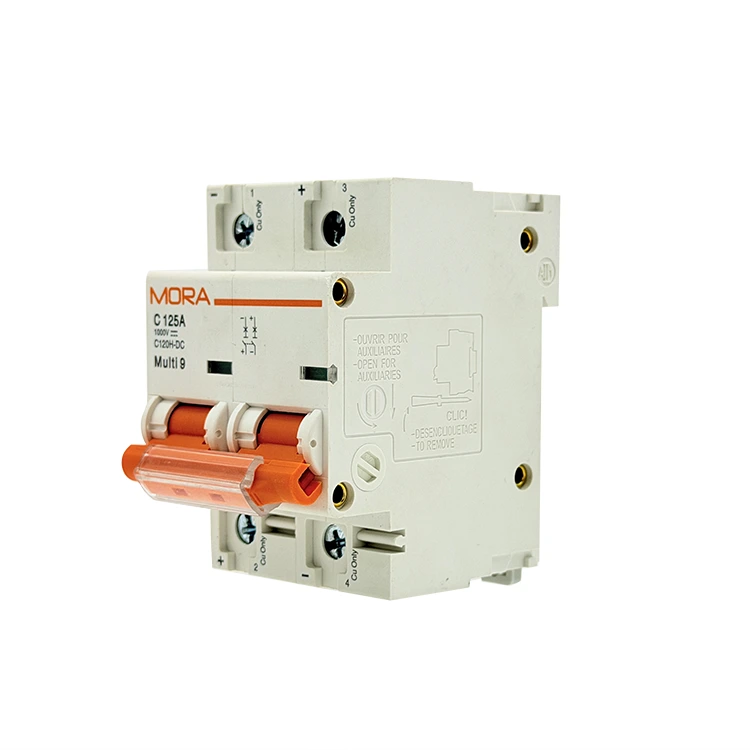

Миниатюрный автоматический выключатель постоянного тока серии NC 2P

Являясь передовым заводом по производству миниатюрных автоматических выключателей постоянного тока серии NC 2P в Китае, компания PUGAO (Мора) производит высокопроизводительные двухполюсные защитные выключатели с повышенной отключающей способностью и обтекаемой модульной рамой. В каждом блоке используется автоматизированная точечная сварка и оптимизированные двойные дуговые направляющие с постоянными магнитами для защиты критически важных телекоммуникаций, систем хранения энергии и коммерческой солнечной инфраструктуры.

Что отличает серию NC от стандартных выключателей постоянного тока?

Промышленные сети постоянного тока быстро развиваются, переходя к более высокой плотности энергии и более компактным конфигурациям шкафов. В то время как традиционные выключатели бытового класса при уменьшении размеров снижают рассеивание тепла, миниатюрные автоматические выключатели постоянного тока серии NC 2P имеют переработанную внутреннюю структурную архитектуру, созданную специально для высоконадежных коммерческих операций.

Благодаря интеграции двухполюсной физической изоляции в компактное модульное шасси серия NC сводит к минимуму площадь лицевой панели внутри распределительных щитов, одновременно увеличивая внутренние пути утечки — кратчайший путь вдоль поверхности изоляционного материала между двумя проводящими частями — для предотвращения локализованных ошибок отслеживания.

Комбинирующие концентраторы солнечной энергии высокой плотности

Современные солнечные установки требуют компактных компонентов, позволяющих разместить больше струнных входов в небольших наружных корпусах. Серия NC позволяет аккуратно группировать массивы рядом друг с другом, управляя как положительными, так и отрицательными обратными шинами цепочки постоянного тока 600 В в компактном корпусе, не жертвуя при этом вентиляцией бокового зазора.

Централизованные аккумуляторные батареи для телекоммуникаций

Поскольку системы связи работают от стабилизированных резервных батарей низкого и среднего напряжения, устранение неисправности без падения всей стойки имеет жизненно важное значение. Этот миниатюрный автоматический выключатель обеспечивает независимую защиту ответвленных цепей, мгновенно изолируя отдельные аккумуляторные батареи или модули зарядки, в то время как смежные операции остаются под напряжением.

Характеристики материала

Следующая инженерная матрица представляет базовые рабочие параметры, проверенные на наших автоматизированных линиях заводских испытаний:

Как серия NC обеспечивает отключающую способность 10 кА?

1. Каналы магнитного выброса двойной силы

При более высоких напряжениях до 600 В постоянного тока возникновение электрической дуги может легко превратиться в устойчивую плазменную дугу, которая полностью расплавляет стандартные контакты автоматического выключателя. Миниатюрный автоматический выключатель постоянного тока серии NC 2P борется с этой проблемой за счет двойных высокопрочных постоянных магнитов, встроенных по обе стороны каждой контактной дорожки. Когда контакты раздвигаются, эти магниты создают направленное магнитное поле, которое мгновенно растягивает дугу, сталкивая ее с серебряных контактных площадок и направляя ее в прочную стальную дугогасительную камеру с 11 пластинами, где она расщепляется и охлаждается за 4,5 миллисекунды.

2. Высокоскоростная механическая поперечная связь.

Разделение положительных и отрицательных рельсов на два разных полюса означает, что оба пути должны открываться точно в одно и то же время. В серии NC используется внутренняя расцепляющая планка с поперечной связью, которая фиксирует оба механических механизма вместе. Если на положительной стороне возникает перегрузка по току, внутренняя шина в тот же момент механически отключает отрицательный полюс, обеспечивая полную гальваническую развязку и предотвращая опасное обратное подачу напряжения.

3. Автоматическая лазерная точечная сварка и калибровка.

Ручная сборка компонентов приводит к структурным изменениям, которые могут вызвать неравномерное внутреннее сопротивление между двумя полюсами. PUGAO (Mora) устраняет этот человеческий фактор, производя серию NC на полностью автоматизированной производственной линии микромолотов. Усовершенствованные машины для лазерной точечной сварки фиксируют медные шунты, биметаллы и магнитные катушки в точном геометрическом положении, обеспечивая сбалансированное внутреннее сопротивление и согласование кривых срабатывания для каждой производственной партии.

Протокол установки на месте

1. Проверьте нулевое напряжение:Обесточить контур. Откройте все расположенные выше солнечные выключатели или изолирующие перемычки аккумуляторной батареи. Используйте цифровой мультиметр для проверки как положительных, так и отрицательных входящих кабелей, подтверждая наличие напряжения 0 В перед подключением проводов к клеммным портам.

2. Закрепите на DIN-рейке:Рельсовое крепление. Закрепите верхний задний кронштейн рамы серии NC на стандартной DIN-рейке шириной 35 мм. Сильно надавите на нижний край корпуса до тех пор, пока подпружиненный пластиковый ползунок плотно не зафиксируется на направляющей.

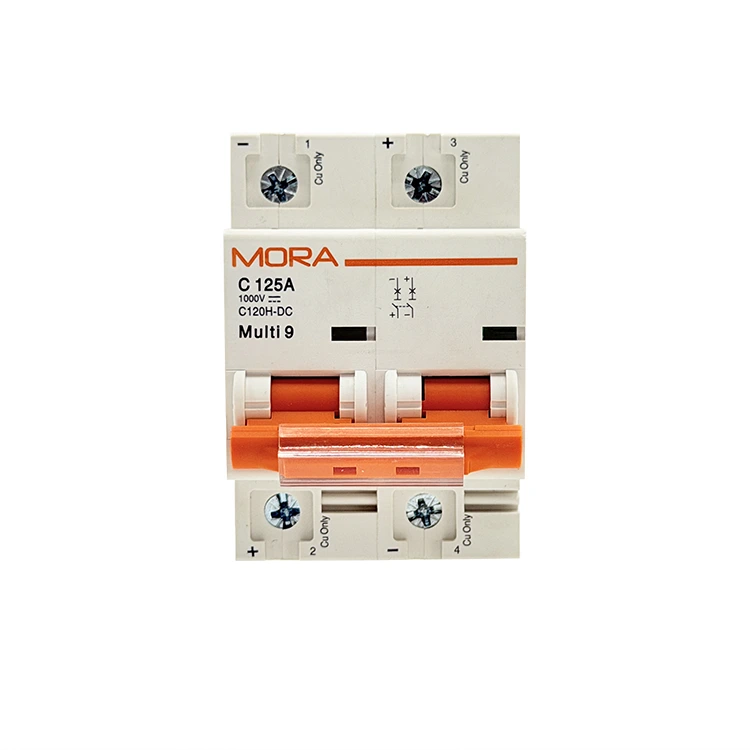

3. Совместите маркеры полярности:Согласование полярностей. Осмотрите символы (+) и (-), отштампованные на передней панели миниатюрного автоматического выключателя постоянного тока серии NC 2P. Подключите входящий положительный кабель к верхней части полюса 1 (отмечен как положительный), а входящий отрицательный кабель — к верхней части полюса 2 (отмечен как отрицательный). Предупреждение: изменение этой схемы не позволит внутренним магнитам проталкивать дугу в желоба охлаждения.

4. Винты моментного зажима:Безопасное соединение. Полностью вставьте чисто зачищенные жилы медных проводов в зубчатые туннельные зажимы. С помощью калиброванной динамометрической отвертки затяните винты клемм моментом 2,0–2,5 Нм. Ослабленные клеммные соединения генерируют локальное тепло, что приводит к преждевременному отключению по перегреву.

Часто задаваемые вопросы по приложению

Что делает отключающую способность серии NC 10 кА более безопасной, чем стандартные альтернативы 6 кА для аккумуляторных систем?

Батарейные блоки могут создавать огромные токи короткого замыкания в течение миллисекунд во время прямого замыкания. Выключатель, рассчитанный всего на 6 кА, может столкнуться с сваркой контактов или разрушением корпуса, если энергия повреждения превышает механические пределы. Усовершенствованный номинал 10 кА миниатюрного автоматического выключателя постоянного тока 2P серии NC гарантирует, что он может безопасно устранять серьезные короткие замыкания аккумуляторной батареи высокой энергии, не разрушая корпус выключателя и не повреждая близлежащие компоненты.

Можно ли подключить автоматический выключатель серии NC 2P в последовательную петлю для работы с более высокими напряжениями постоянного тока?

Да. Если напряжение вашей системы превышает однополюсное номинальное значение, вы можете проложить положительный проводник через оба полюса последовательно (входя в верхнюю часть полюса 1, переходя от нижней части полюса 1 к верхней части полюса 2 и выйдя из нижней части полюса 2). Это разделяет общее напряжение на две отдельные дугогасительные камеры, позволяя выключателю безопасно управлять более высокими общими напряжениями.

Как инженеры-проектировщики должны учитывать высокую температуру окружающей среды внутри герметичных наружных кожухов?

Внутренние биметаллические полоски калибруются по стандартной заводской базовой температуре 30°C. При установке внутри невентилируемой наружной объединительной коробки, где окружающее тепло и прямые солнечные лучи повышают внутреннюю температуру до 55°C, биметаллические элементы предварительно расширяются. Это снижает фактическую точку срабатывания по перегреву примерно до 83–85 % от номинального тока. Чтобы предотвратить нежелательные срабатывания, инженеры должны либо интегрировать пассивные охлаждающие жалюзи, либо подобрать номинал выключателя, применив стандартные таблицы термического снижения номинальных характеристик.
