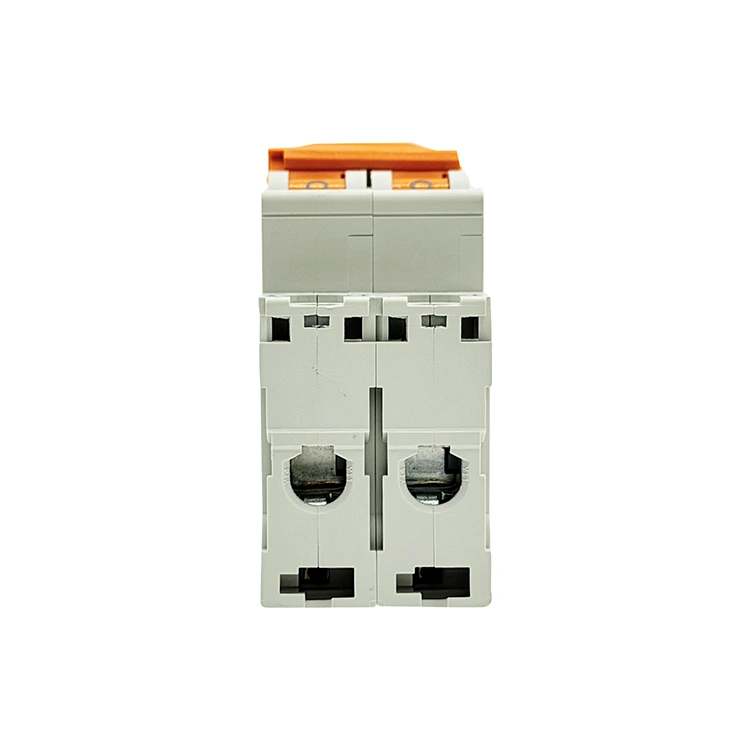

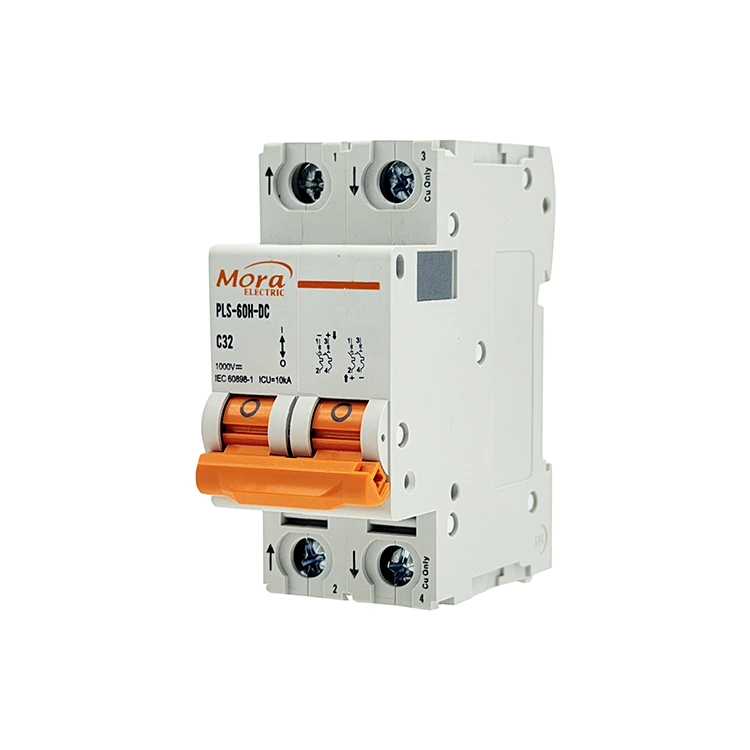

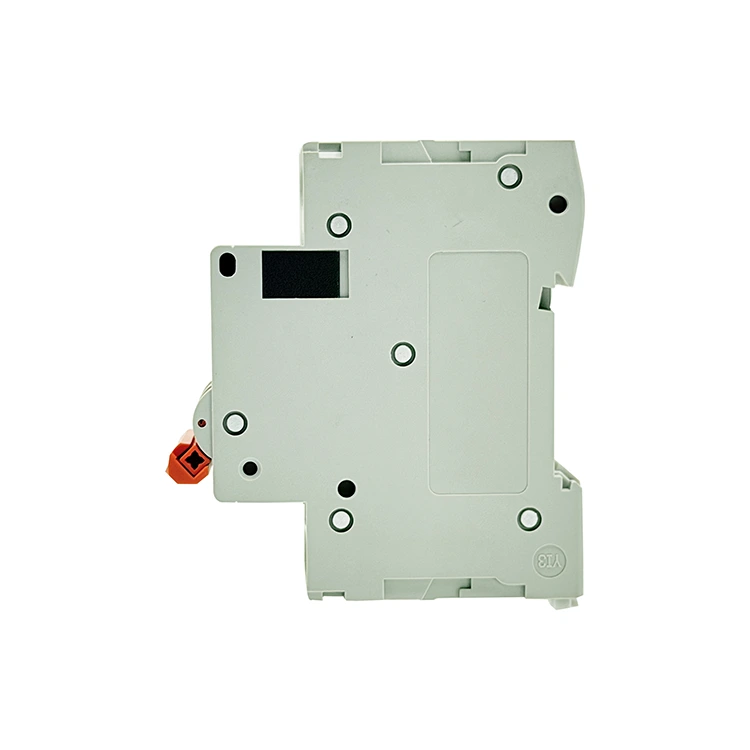

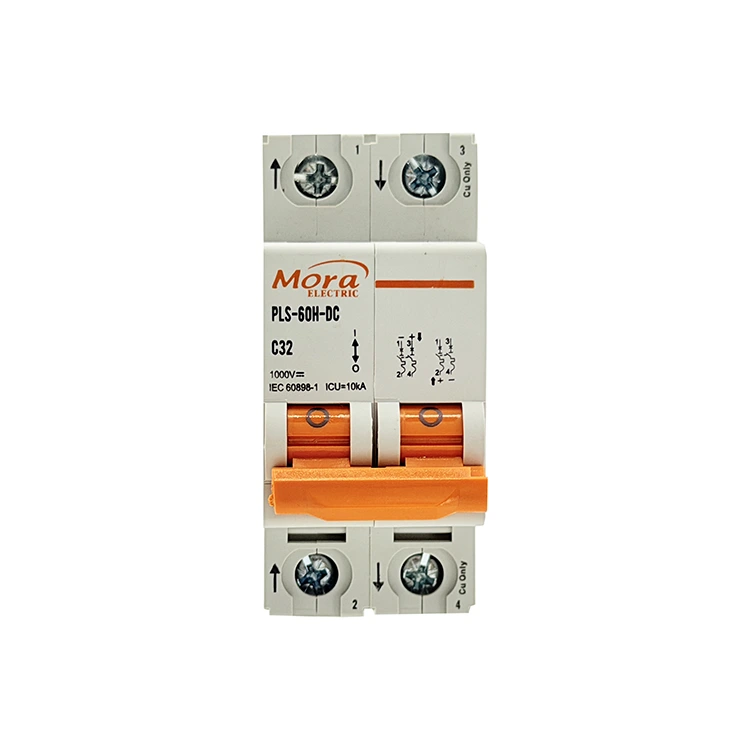

C65 2-полюсный автоматический выключатель постоянного тока

Являясь надежным производителем двухполюсных автоматических выключателей постоянного тока C65 в Китае, компания PUGAO (Mora) производит многополюсные низковольтные выключатели, предназначенные для одновременного отключения как положительных, так и отрицательных линий; В этом термомагнитном выключателе 2P используется автоматизированная точечная сварка и двойные магнитно-дуговые камеры высокой производительности, что позволяет удовлетворить высокие требования телекоммуникаций и фотоэлектрических систем.

Техническое определение

2-полюсный автоматический выключатель постоянного тока C65 представляет собой встроенное электромеханическое защитное устройство, предназначенное для управления и отключения контуров постоянного тока (DC) высокого напряжения до 500 В. В то время как однополюсные варианты прерывают только одну сторону линии, двухполюсная конфигурация одновременно обрабатывает как положительные, так и отрицательные проводники. Такое прерывание двойной линии обеспечивает полную гальваническую развязку и имеет решающее значение для незаземленных плавающих сетей.

Наш миниатюрный 2-полюсный автоматический выключатель соединяет два независимых полюса с помощью внутреннего механизма общего отключения. Если на любом из полюсов обнаруживается неисправность, обе линии мгновенно размыкаются, предотвращая обратную подачу напряжения через оставшийся проводник.

Плавающие солнечные фотоэлектрические батареи 500 В

В солнечных батареях, где напряжение системы повышается для максимизации эффективности инвертора, заземление отрицательной линии часто непрактично. 2-полюсный автоматический выключатель постоянного тока C65 подключается к положительному и отрицательному выходам фотоэлектрической цепочки. Изолируя обе полярности, он полностью устраняет потенциальную опасность поражения электрическим током во время дневных циклов технического обслуживания.

Системы хранения энергии с аккумуляторами большой емкости

Промышленные аккумуляторные батареи и автономные конфигурации солнечных батарей часто работают от напряжения от 120 до 400 В постоянного тока. Однополюсное устройство не может безопасно устранить замыкание на двойное заземление в этих цепях. Внедрение этой двухполюсной системы гарантирует, что короткие замыкания в любом месте батарейного шкафа вызовут чистое и полное отключение.

Инфраструктура быстрой зарядки электромобилей

Коммерческие станции быстрой зарядки используют линии постоянного тока высокого напряжения для передачи энергии в аккумуляторы транспортных средств. Этот автоматический выключатель действует как локальная контрольная точка изоляции между внутренней подсхемой выпрямителя и основным распределительным шнуром, предоставляя специалистам по техническому обслуживанию механический метод одновременного отключения всех линий электропередачи.

Технические характеристики

Перечисленные ниже пределы производительности и сырье проверяются на автоматизированных испытательных стендах на нашем производстве:

Технические преимущества 2-полюсного автоматического выключателя постоянного тока C65

1. Двухполюсное синхронное расцепляющее устройство.

Когда на одной из шин происходит высоковольтное короткое замыкание, асимметричный всплеск напряжения может повредить ваши инверторы или серверы данных. Наш 2-полюсный автоматический выключатель постоянного тока C65 оснащен внутренним механическим расцепителем, соединяющим оба внутренних полюса. Даже если короткое замыкание происходит исключительно на положительной шине, внутренняя связь механически размыкает оба полюса в течение 5 миллисекунд, удаляя потенциальные векторы опасности из всей подцепи.

2. Последовательно соединенные постоянные магниты для гашения дуги.

Более высокие напряжения постоянного тока создают более длинные и интенсивные электрические дуги при размыкании контактов. Чтобы противостоять этому, наш автоматический выключатель 2P направляет ток через две отдельные дугогасительные камеры, последовательно соединенные. Каждая камера содержит встроенные постоянные магниты, которые используют электромагнитную силу для растяжения дуги и подачи ее в две отдельные стальные охлаждающие решетки из 9 пластин. Эта двухкамерная конструкция разделяет напряжение дуги, гася энергию постоянного тока 500 В быстрее, чем однополюсная схема.

3. Автоматизированное производство и последовательная калибровка

Изменения во внутренней сборке могут привести к тому, что один полюс будет отставать от другого во время отключения, создавая переходный дисбаланс линии. PUGAO (Mora) исключает этот человеческий фактор, используя полностью автоматизированную производственную линию для наших миниатюрных автоматических выключателей. Штамповка, точечная сварка и размещение внутренних компонентов управляются автоматизированным оборудованием, обеспечивающим одинаковое внутреннее сопротивление и синхронную механическую синхронизацию на обоих полюсах.

Общие диагностические решения на местах

• Автоматический выключатель срабатывает немедленно при переключении в положение «ВКЛ». Основная причина: существует прямое короткое замыкание между положительным и отрицательным распределительными проводами, расположенными ниже по цепи, или произошло замыкание на заземление в незаземленной системе. Решение: Изолируйте выключатель. Используйте тестер сопротивления изоляции (мегаомметр) на нижестоящем жгуте проводов, чтобы обнаружить закороченные проводники или поврежденные изоляционные оболочки. Убедитесь, что общий постоянный ток не превышает номинальный номинал.

• На одном терминальном порту появляется локальное плавление или подгорание. Основная причина: винт клеммы не был затянут с рекомендованным моментом при установке, или несоответствующие размеры проводов привели к тому, что медные жилы ослабли. Решение: Отрежьте обгоревшие или окисленные концы кабеля. Снимите изоляцию, полностью вставьте чистую жилу провода в клеммный зажим туннельного типа и с помощью калиброванного инструмента затяните винт с моментом 2,5 Нм.

Технические вопросы и ответы

Почему в системе постоянного тока 500 В необходимо использовать двухполюсный выключатель, а не подключать два однополюсных выключателя рядом?

Независимые однополюсные выключатели не имеют внутренней механической связи. В случае возникновения неисправности один автоматический выключатель может разомкнуться на долю миллисекунды раньше другого, либо один из них может вообще не сработать. Это оставляет противоположную шину полностью под напряжением и обратное напряжение в системе, подвергая опасности обслуживающий персонал и вызывая повреждение оборудования.

Что произойдет внутри камер с двойной дугой, если входящие положительные и отрицательные линии будут переплетены?

Перекрестное соединение изменяет направление токовой петли через внутренние компоненты. Когда контакты разрываются, внутренние постоянные магниты тянут электрическую дугу вниз к механическим фиксирующим механизмам, а не толкают ее вверх, в стальные охлаждающие решетки. Захваченная дуга быстро расплавит внутренние компоненты и внешний корпус PA66.

Как высокая температура окружающей среды внутри кожухов наружного солнечного сумматора влияет на работу этого 2-полюсного устройства?

Наши биметаллические элементы защиты от перегрева откалиброваны по стандартной базовой температуре 30°C. Если из-за плохой вентиляции корпуса в сочетании с жарой окружающей среды внутренняя температура достигает 55°C, внутренние элементы внутри 2-полюсного автоматического выключателя постоянного тока C65 расширяются раньше запланированного срока. Это смещает эффективный порог срабатывания по перегреву примерно до 83 % от номинального значения, указанного на паспортной табличке, что требует либо активной вентиляции, либо снижения целевой нагрузки.
