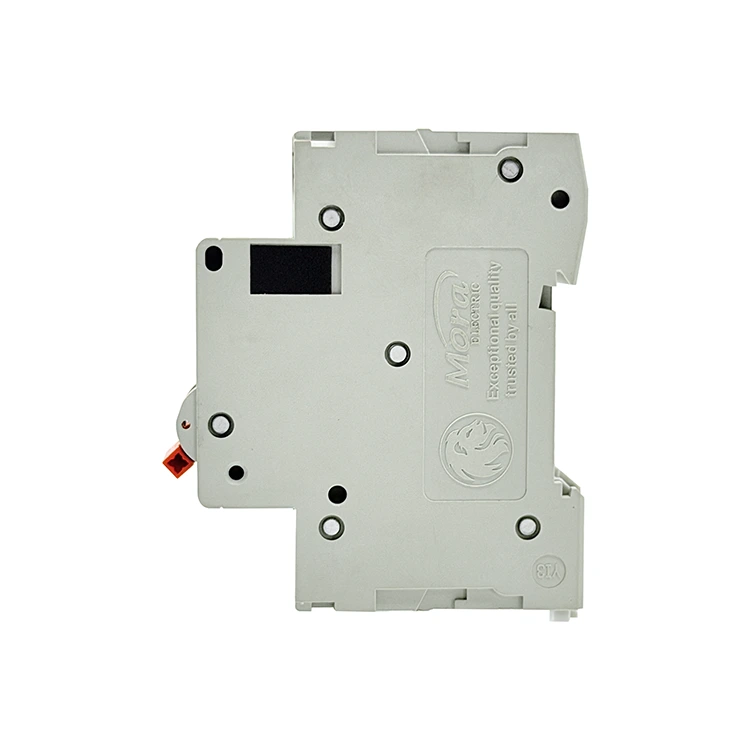

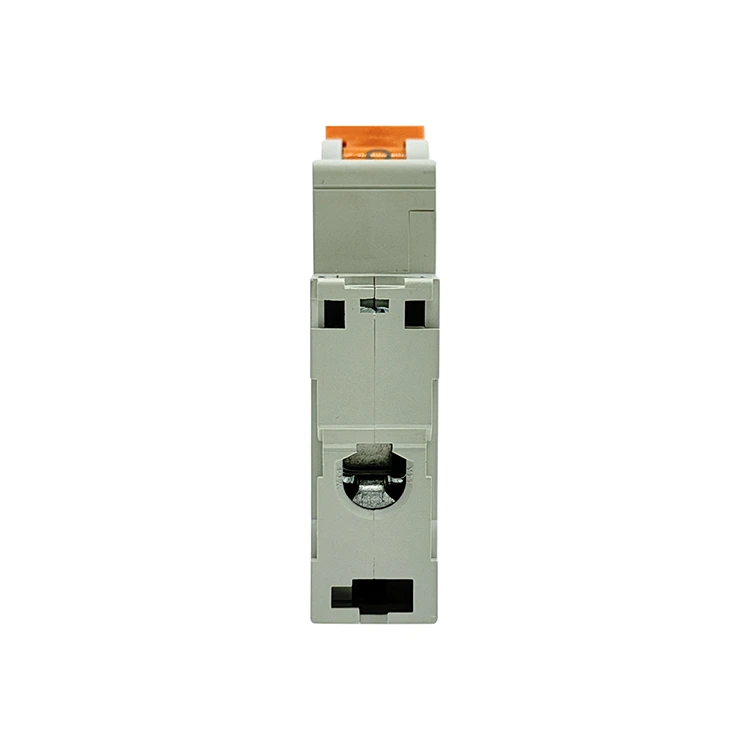

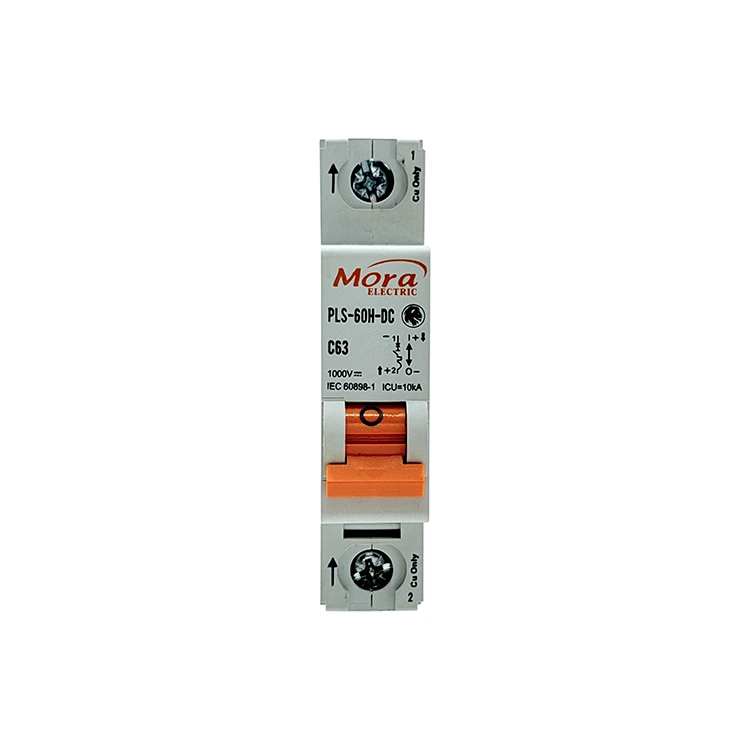

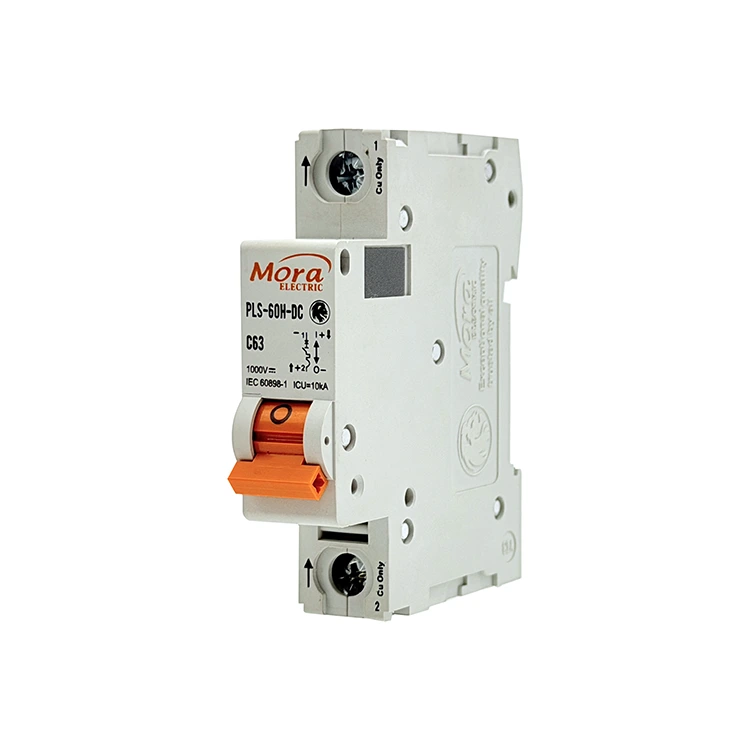

C65 1-полюсный автоматический выключатель постоянного тока

PUGAO (торговая марка: Mora) работает как специализированный завод по производству 1-полюсных автоматических выключателей постоянного тока C65 в Китае, поставляя однополюсные выключатели для тяжелых условий эксплуатации, разработанные специально для приложений постоянного тока; Наш термомагнитный выключатель 1P оснащен системой гашения дуги с постоянными магнитами, позволяющей исключить подгорание контактов в солнечных цепях и телекоммуникационных сетях.

Техническое определение и практическое применение

1-полюсный автоматический выключатель постоянного тока C65 представляет собой механический выключатель, предназначенный для защиты однофазных электрических цепей постоянного тока. В отличие от линий переменного тока (AC), в контуре постоянного тока отсутствует естественная точка перехода через нуль. Когда контакты размыкаются под нагрузкой, возникающая электрическая дуга становится непрерывной и очень стабильной.

Наш однополюсный выключатель изолирует положительную шину цепи постоянного тока, используя целенаправленную механическую силу и магнитное ускорение для устранения неисправностей до того, как они вызовут термическое повреждение всей системы.

Солнечные фотоэлектрические системы

В жилых и коммерческих солнечных батареях отдельные цепочки панелей выдают постоянное напряжение постоянного тока. Этот автоматический выключатель устанавливается в распределительных коробках на выходном уровне (в диапазоне от 12 В до 250 В постоянного тока). Он изолирует отдельные цепочки, предотвращая распространение замыканий обратного тока или замыканий проводов на солнечную батарею.

Телекоммуникационные центры обработки данных и системы бесперебойного питания

Современное коммуникационное оборудование работает от резервных аккумуляторных систем постоянного тока напряжением от 48 до 110 В. 1-полюсный автоматический выключатель постоянного тока C65 обеспечивает целенаправленную защиту отдельных стоек с оборудованием, изолируя локальные сбои компонентов без прерывания подачи питания в соседние сетевые системы.

Промышленная автоматизация

Локализованные промышленные контуры управления постоянным током, системы погрузочно-разгрузочных работ и внутренние цепи управления аккумуляторами электромобилей используют однополюсные выключатели для создания отдельных, безопасно изолированных зон питания между зарядными модулями и основным хранилищем аккумуляторов.

Технические характеристики

В следующей матрице представлены стандартизированные эксплуатационные пределы и составы материалов, проверенные на наших испытательных стендах для контроля качества:

Основные технические преимущества

1. Магнитное дуговое гашение за 5 миллисекунд.

Дуги постоянного тока могут разрушить медные контакты за доли секунды, если их не остановить. Чтобы решить эту проблему, наш 1-полюсный автоматический выключатель постоянного тока C65 оснащен двумя внутренними постоянными магнитами. Когда возникает неисправность и контакты разъединяются, магнитное поле отталкивает дугу от контактных поверхностей и направляет ее в стальную охлаждающую решетку из 9 пластин. Сетка расщепляется, охлаждается и гасит дугу за 5 миллисекунд, сводя к минимуму износ контактных поверхностей.

2. Высокоточный биметаллический контроль перегрузки.

Постоянные перегрузки постепенно ухудшают изоляцию проводов, создавая серьезную опасность пожара. PUGAO (Mora) использует калиброванные биметаллические полосы, состоящие из двух связанных металлов с разной степенью теплового расширения. Непрерывный сверхток нагревает полосу, вызывая ее предсказуемый изгиб и срабатывание расцепляющего рычага. Эта механическая установка предотвращает ложные отключения, вызванные кратковременными скачками при запуске, обеспечивая при этом надежную изоляцию во время реальных перегрузок.

3. Автоматизированная точечная сварка.

Ручная внутренняя сборка может привести к переменному сопротивлению соединения и несогласованным точкам срабатывания. На нашем производстве используется автоматизированная сборочная линия, оснащенная автоматизированными агрегатами точечной сварки. Закрепив внутренние медные шунты и механизмы отключения в точных положениях, мы обеспечиваем равномерное внутреннее сопротивление во всех производственных циклах, предотвращая локальный перегрев внутри распределительных шкафов.

Установка на месте

1. Изолируйте источник питания:Настройка безопасности. Откройте главный разъединитель солнечной батареи или блок предохранителей изоляции батареи на входе. Перед установкой однополюсного автоматического выключателя постоянного тока C65 используйте калиброванный цифровой мультиметр, чтобы убедиться, что на входной линии присутствует напряжение 0 В.

2. Закрепите на DIN-рейке:Сборка корпуса. Закрепите основание выключателя на стандартной DIN-рейке шириной 35 мм. Убедитесь, что верхний и нижний подпружиненные удерживающие зажимы надежно зафиксированы в нужном положении, предотвращая движение при использовании тумблера.

3. Выровняйте индикаторы полярности:Критический шаг. Выключатели постоянного тока являются направленными. Найдите индикаторы (+) и (-), расположенные рядом с портами терминала. Положительный входящий провод питания должен входить в назначенную положительную входную клемму. Изменение направления подключения предотвращает попадание электрической дуги внутренними магнитами в охлаждающую решетку.

4. Клеммы крутящего момента:Окончательная проверка. Аккуратно вставьте зачищенные медные проводники в туннельные клеммы. С помощью калиброванной динамометрической отвертки затяните винты клемм с моментом 2,0–2,5 Нм. Ослабленные соединения вызывают локальный нагрев и преждевременное срабатывание по перегреву.

Часто задаваемые вопросы по техническим и инженерным вопросам

Почему этот однополюсный выключатель постоянного тока нельзя использовать в стандартной распределительной линии переменного тока?

Внутренняя система гашения дуги основана на направленных постоянных магнитах. В системе переменного тока ток постоянно меняет направление 50 или 60 раз в секунду. Этот переменный ток выталкивает дугу наружу, к пластиковому корпусу, а не внутрь стальной охлаждающей решетки, что приводит к катастрофическому выходу корпуса из строя.

Что вызывает деформацию или плавление выключателя постоянного тока, если полярность проводки случайно поменялась на обратную во время установки на месте?

При изменении полярности внутреннее магнитное поле отталкивает электрическую дугу от охлаждающей сетки и удерживает ее непосредственно над контактами из серебряного сплава. Захваченная дуга создает локальные температуры, превышающие 1000°C, плавя внутренние механизмы и полимерный корпус PA66 вместо того, чтобы безопасно погасить его.

Как рабочая температура окружающей среды внутри герметичной коробки сумматора влияет на порог срабатывания по перегреву?

Наши биметаллические полосы откалиброваны для базовой температуры окружающей среды 30°C. Если внутренняя часть герметичной распределительной коробки достигает 50°C из-за прямых солнечных лучей, биметаллическая полоса внутри однополюсного автоматического выключателя постоянного тока C65 предварительно нагревается, в результате чего он срабатывает примерно при 85–90 % номинального тока. В условиях высокотемпературной среды мы рекомендуем снизить номинальную нагрузку или увеличить параметр выбора.
