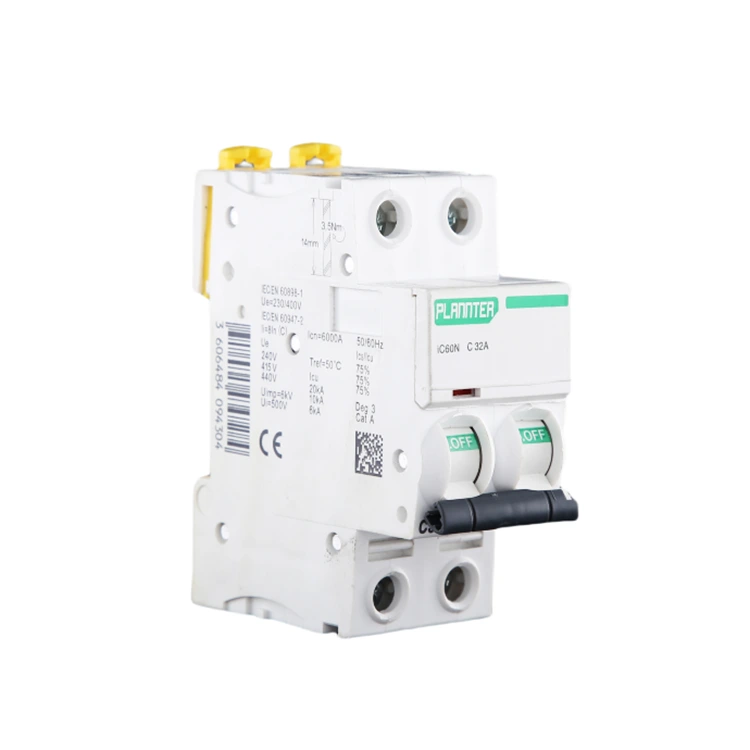

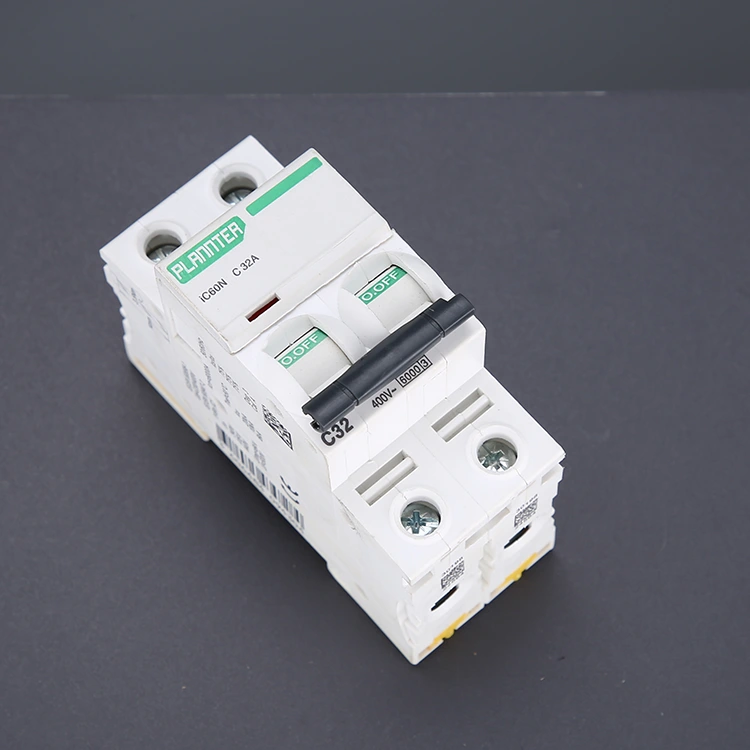

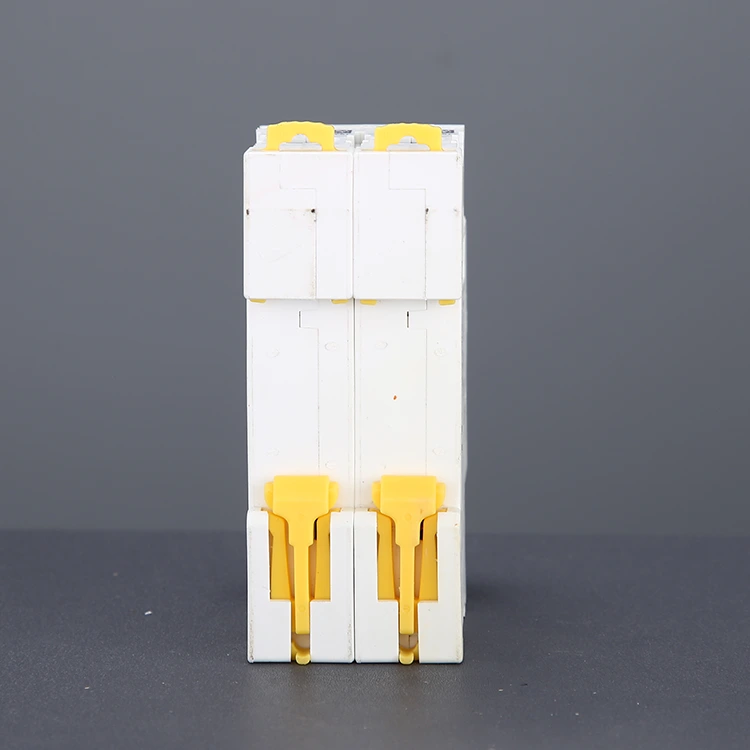

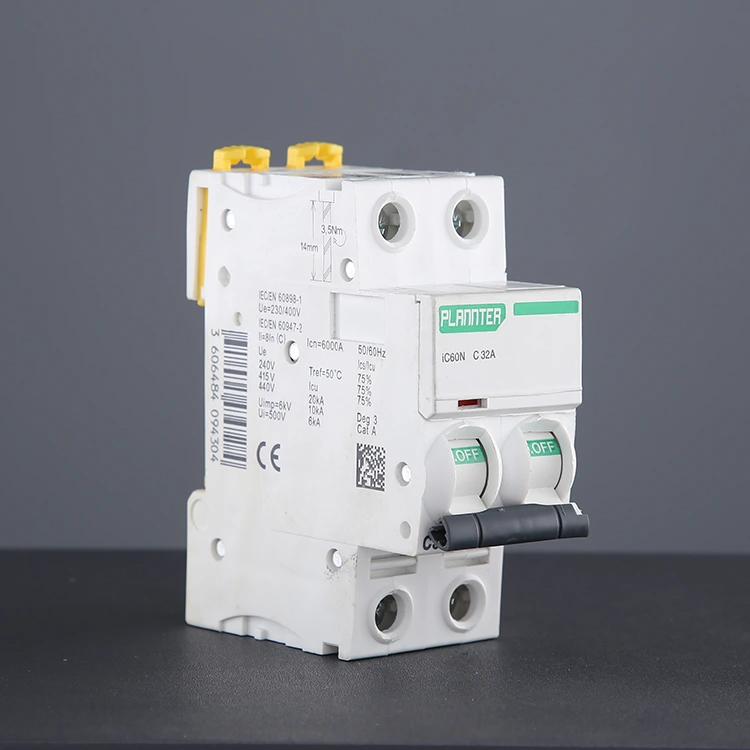

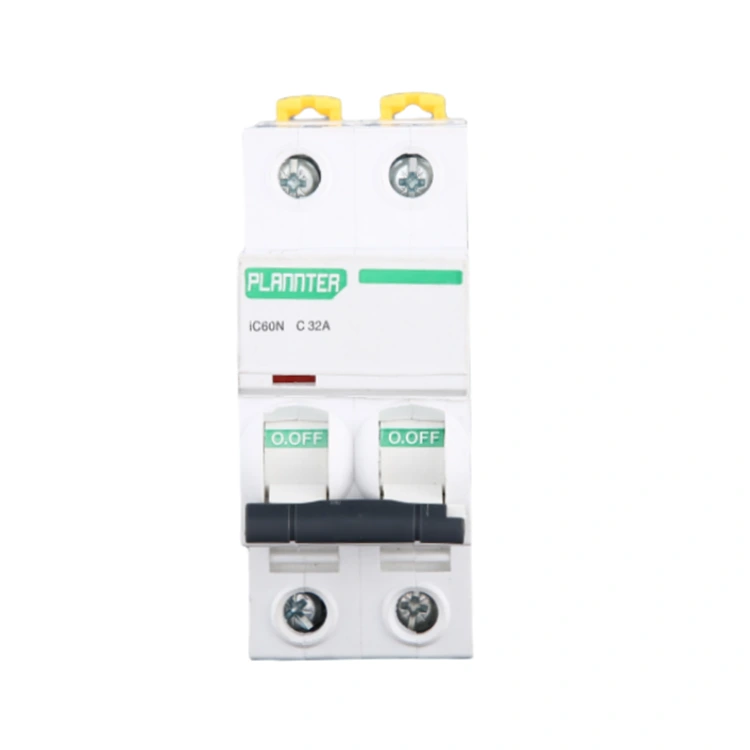

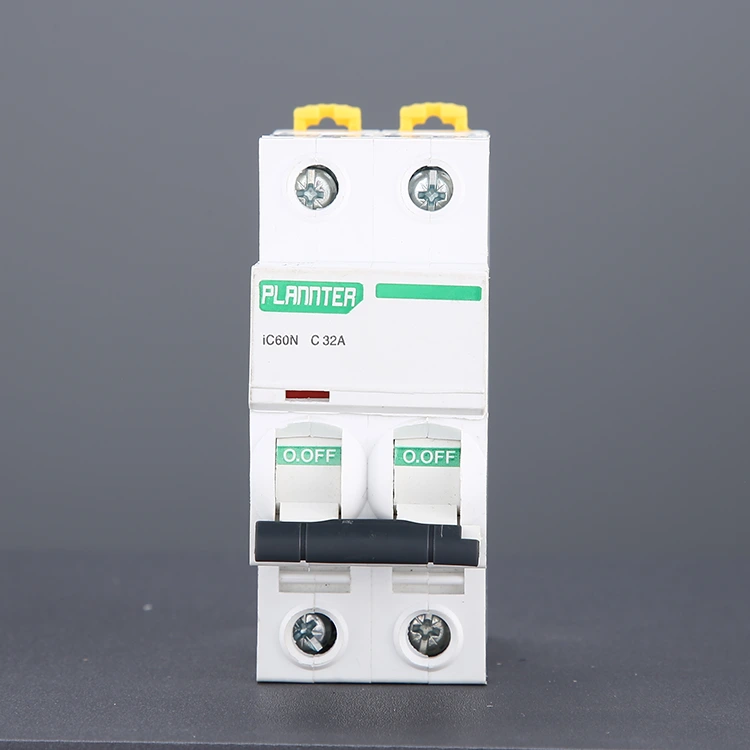

Миниатюрный автоматический выключатель для монтажа на DIN-рейку

В отличие от однополюсного автоматического выключателя (1P), который отключает только пожарный провод, двухполюсный миниатюрный автоматический выключатель, монтируемый на DIN-рейку, синхронно отключает пожарный провод и нулевой провод при срабатывании, избегая риска поражения электрическим током из-за электризации нулевого провода, что является более высоким коэффициентом безопасности. Поэтому он особенно подходит для применений, требующих полной защиты от сбоев электропитания, таких как бытовые кондиционеры, водонагреватели, главные выключатели распределительных сетей, маломощное оборудование и т. д.

Почему конструкция DIN-рейки является отраслевым стандартом?

1. Модульность и гибкость

Как и в случае со строительством из блоков, вы можете установить на рейке несколько автоматических выключателей, устройств защитного отключения, контакторов или реле рядом.

Если для цепи требуется дополнительная ветвь, вам просто нужно вставить новый выключатель в свободное место на шине — без необходимости замены всего распределительного щита.

2. Исключительная эффективность установки.

Для электриков установка миниатюрного автоматического выключателя, монтируемого на DIN-рейку, занимает считанные секунды. По сравнению с традиционными методами крепления винтами время установки сокращается более чем на 80%.

3. Стандартизация и взаимозаменяемость

Придерживаясь стандарта IEC 60898, автоматические выключатели PUGAO по размерам полностью совместимы с такими брендами, как ABB, Schneider Electric и Siemens. Если вам необходимо заменить существующее оборудование, наша продукция служит прямой заменой.

4. Рассеяние тепла и техническое обслуживание

Монтаж на рейке подвешивает автоматические выключатели, создавая за ними зазор для циркуляции воздуха, что способствует эффективному рассеиванию тепла.

Для проведения технического обслуживания вам просто необходимо снять конкретное устройство с направляющей, что исключает необходимость демонтажа всего корпуса шкафа.

Монтаж на DIN-рейку и фиксированный монтаж: в чем разница?

Сценарии выбора монтажа на рейке: Монтаж на рейке является предпочтительным выбором более чем в 90% случаев применения автоматических выключателей.

● Стандартные распределительные коробки или шкафы.

● Ситуации, требующие пакетной установки (инжиниринговые проекты).

● Случаи, когда в будущем может потребоваться обслуживание или расширение.

● Жилые, коммерческие и большинство промышленных систем распределения электроэнергии.

Функция

Защита от перегрузки: Когда ток нагрузки превышает номинальное значение в течение длительного времени, биметалл внутри автоматического выключателя изгибается под действием тепла, вызывая срабатывание механического механизма и размыкание цепи, предотвращая перегрев линии и возникновение пожара.

Защита от короткого замыкания: Когда в линии происходит короткое замыкание и ток мгновенно возрастает, электромагнитный ударник быстро генерирует сильную магнитную силу и толкает механизм связи, чтобы разъединить контакты, реализуя миллисекундное отключение.

Полная изоляция: Во время технического обслуживания или капитального ремонта ручное управление выключателем позволяет одновременно отключить пожарную линию и нулевую линию, гарантируя, что оборудование не находится под напряжением, и обеспечивая безопасность операторов.

Двойной мониторинг: Этот миниатюрный автоматический выключатель, монтируемый на DIN-рейку, может отслеживать текущее состояние пожарной линии и нулевой линии в режиме реального времени и немедленно выполнять защитные действия при возникновении каких-либо отклонений в любой из линий.

Как правильно установить автоматический выключатель, монтируемый на DIN-рейку?

В комплект поставки продукта PUGAO входит подробное руководство по установке и техническому обслуживанию; Если у вас возникнут какие-либо проблемы, пожалуйста, свяжитесь с нашей службой послепродажной технической поддержки. Поскольку конструкция DIN-рейки упрощает процесс установки, мы также можем предложить рекомендации, основанные на стандартных методах установки.

Шаг 1. Отключите источник питания

Перед выполнением каких-либо операций обязательно необходимо отключить основное питание распределительной коробки. Используйте мультиметр или тестер напряжения для проверки входных клемм; приступайте к работе только после того, как убедитесь в отсутствии напряжения. Мы рекомендуем носить изолирующие перчатки и защитные очки.

Шаг 2. Проверьте среду установки

Убедитесь, что внутри распределительной коробки установлена ​​стандартная DIN-рейка шириной 35 мм. Убедитесь, что имеется достаточный зазор для облегчения отвода тепла и дальнейшего обслуживания, а также убедитесь, что направляющая надежно закреплена и не имеет каких-либо ослаблений.

Шаг 3. Установите автоматический выключатель на рейку.

Совместите верхний зажим автоматического выключателя с DIN-рейкой, затем нажмите вниз, пока нижний зажим автоматически не зафиксируется на месте. Устройство должно быть надежно закреплено и не шататься.

Модульная конструкция позволяет устанавливать рядом несколько автоматических выключателей.

Шаг 4. Подключите линии питания и нагрузки.

Стандартная конфигурация проводки предполагает подключение входа питания к верхним клеммам, а выхода нагрузки – к нижним клеммам. Используйте провода, соответствующие указанному номинальному току (например, для автоматического выключателя на 32 А рекомендуется сечение провода ≥4 мм²). Плотно затяните винты клемм, чтобы предотвратить ослабление соединений или перегрев.

Шаг 5. Проверьте состояние проводки и установки.

Убедитесь, что все проводные соединения надежно закреплены и что оголенные провода не обнажены. Проверьте полярность и последовательность фаз — это особенно важно для трехфазных систем. Убедитесь, что выключатель автоматического выключателя находится в положении «ВЫКЛЮЧЕНО» (выкачено).

Шаг 6. Тестирование при включении питания

После восстановления основного электропитания переведите автоматический выключатель в положение «ВКЛ», чтобы проверить правильность работы. Проверьте, нет ли посторонних шумов, признаков перегрева или неожиданного срабатывания.

Часто задаваемые вопросы

1. Вы торговая компания или производитель?

Мы являемся профессиональной фабрикой с 10-летним опытом производства миниатюрных автоматических выключателей, монтируемых на DIN-рейку.

2. Принимаете ли вы индивидуальное обслуживание?

Мы предоставляем услуги OEM/ODM, мы можем напечатать логотип вашего бренда на продукции. Профессиональная техническая и коммерческая группа может предоставить удовлетворительные решения в соответствии с вашими чертежами и требованиями к параметрам.
