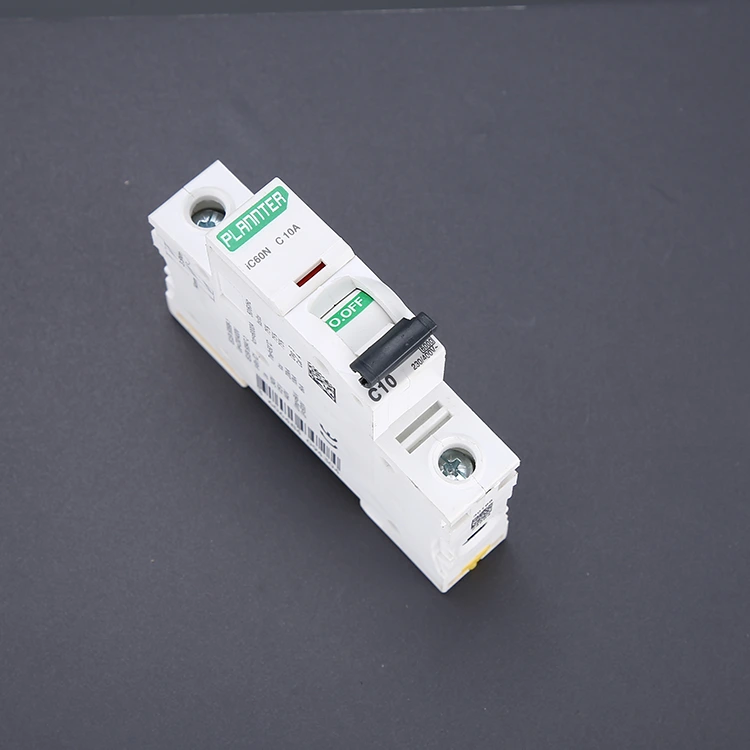

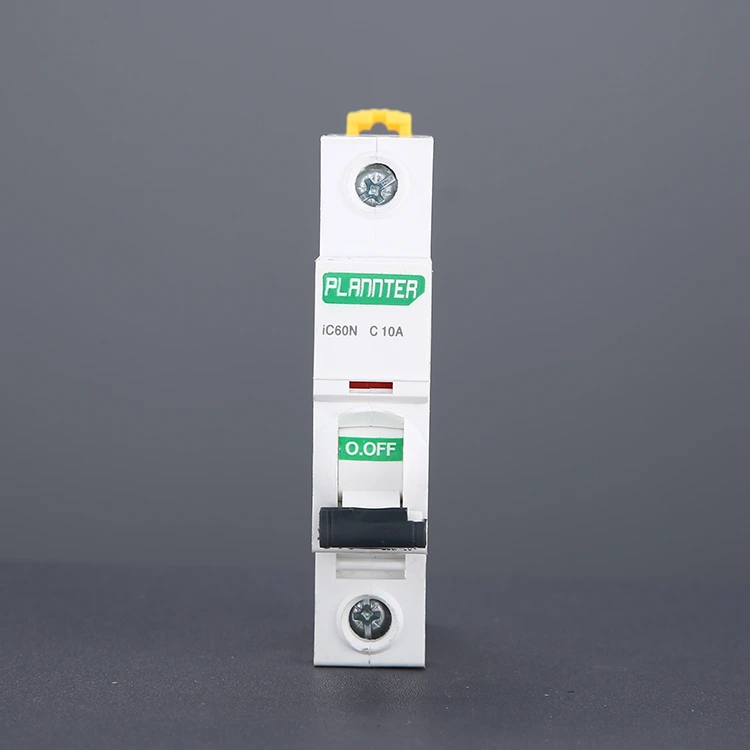

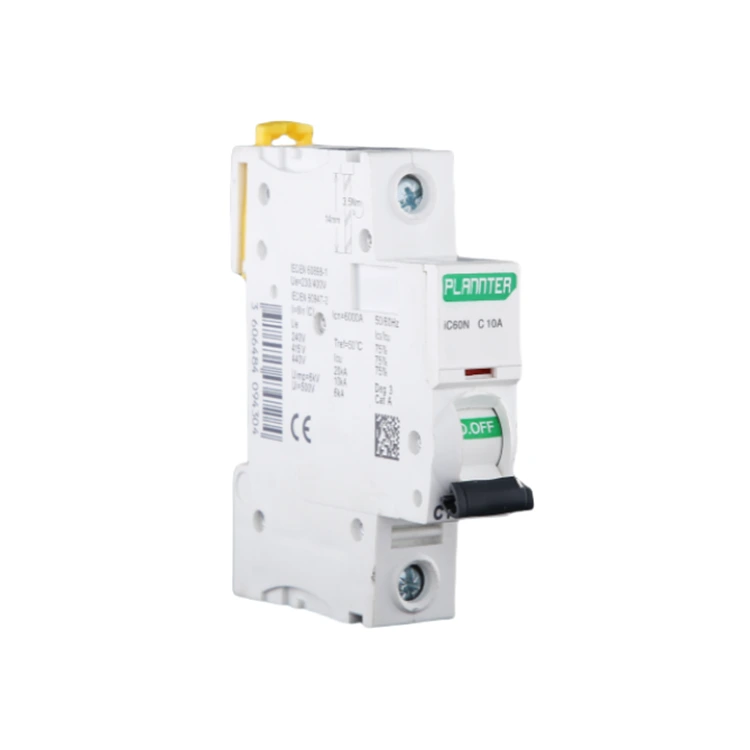

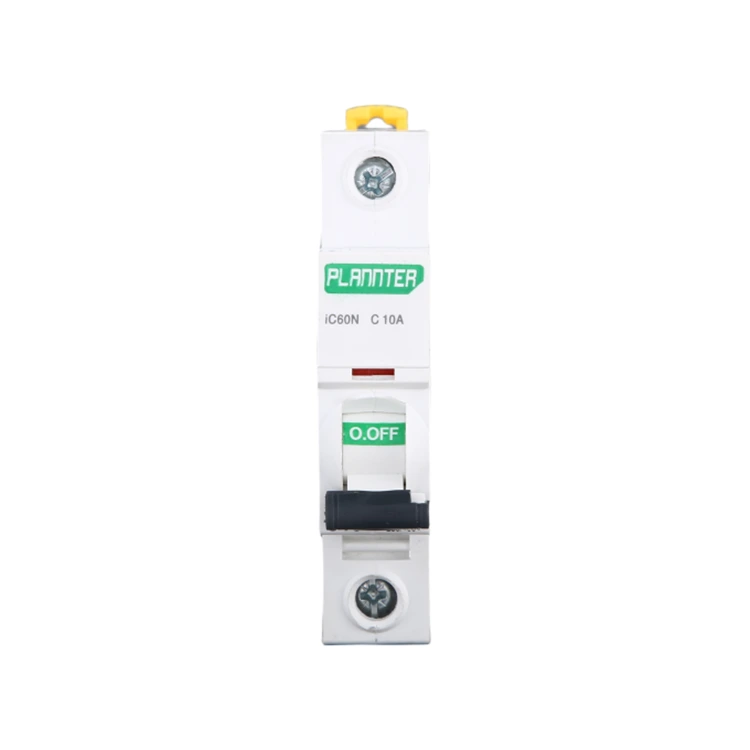

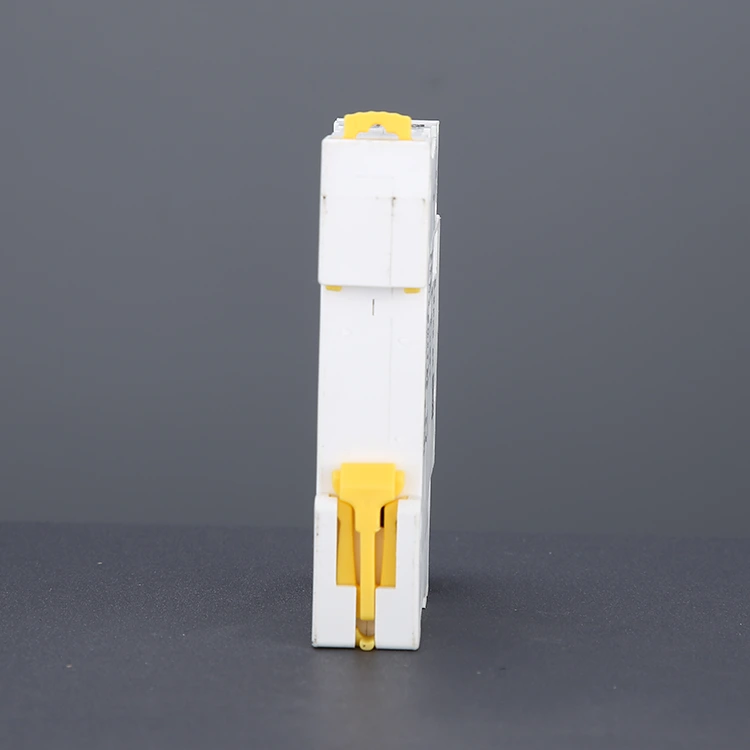

Сильноточный миниатюрный автоматический выключатель переменного тока

Наиболее распространенным типом домашнего автоматического выключателя является однополюсный миниатюрный сильноточный выключатель переменного тока, который состоит из одного противопожарного провода и одного нулевого провода и монтируется на домашней электрической панели для мониторинга и управления током в одном проводе. Он защищает одиночный провод от перегрузок и коротких замыканий. В случае перегрузки или короткого замыкания автоматический выключатель сработает и автоматически отключит электропитание. Он может защитить электрооборудование от электрических пожаров.

Наши технологии

Работа с большими токами предъявляет огромные требования к механической конструкции и материалам изделия. Опираясь на более чем десятилетний производственный опыт, PUGAO внедрила техническую оптимизацию и модернизацию, чтобы гарантировать, что наши сильноточные миниатюрные автоматические выключатели переменного тока идеально адаптированы к требованиям реальных приложений.

1. Утолщенные полностью медные внутренние компоненты.

Чем выше ток, тем значительнее тепло, выделяемое внутренним сопротивлением. Все наши внутренние проводящие перемычки и катушки изготовлены из электролитической меди высокой чистоты, толщина которой увеличена на 30 % по сравнению со стандартными моделями, что позволяет удерживать рост температуры в безопасных пределах.

2. Высокая отключающая способность в стандартной комплектации.

Сильноточные цепи обычно располагаются на входе электрической системы. В случае короткого замыкания потенциальный ток повреждения может быть чрезвычайно высоким. Сильноточная серия PUGAO стандартно поставляется с отключающей способностью 10 кА, что гарантирует, что корпус останется неповрежденным (без разрушения) во время серьезных аварий, тем самым защитив распределительный щит.

3. Большие контакты из серебряного сплава.

Чтобы предотвратить контактное сваривание при больших нагрузках, мы используем контакты из сплава серебра со значительно большей площадью поверхности. Этот материал не только обладает превосходной электропроводностью, но и сохраняет стабильно низкое контактное сопротивление даже во время частых операций переключения, связанных с высокими токами.

Основные сценарии применения

Для любого применения, требующего высокой мощности, особенно там, где минимизация занимаемой площади внутри распределительных шкафов является приоритетом, мы настоятельно рекомендуем выбирать наши сильноточные миниатюрные автоматические выключатели переменного тока. Это особенно относится к следующим сценариям:

Защита основной входящей линии: Главный выключатель питания для больших вилл, розничных магазинов и ресторанов. Поскольку совокупный ток, потребляемый всеми бытовыми приборами, может превышать 63 А, требуется главный выключатель на 80 А или 100 А.

Промышленное энергетическое оборудование: Мощные двигатели, воздушные компрессоры и термопластавтоматы. Эти устройства имеют высокие пусковые токи при запуске и высокие рабочие токи во время работы, что обычно требует использования сильноточного автоматического выключателя с кривой срабатывания типа D.

Зарядные станции для транспортных средств на новой энергии: Мощные зарядные устройства постоянного и переменного тока, выходной ток которых часто колеблется от 80 до 125 А.

Дата-центры: Защита рядных распределительных устройств (RDU) серверных шкафов, требующих высокой плотности установки в сочетании с способностью выдерживать большие токи.

Фотоэлектрические системы и системы хранения энергии: Защита сумматора на выходном каскаде силовых инверторов.

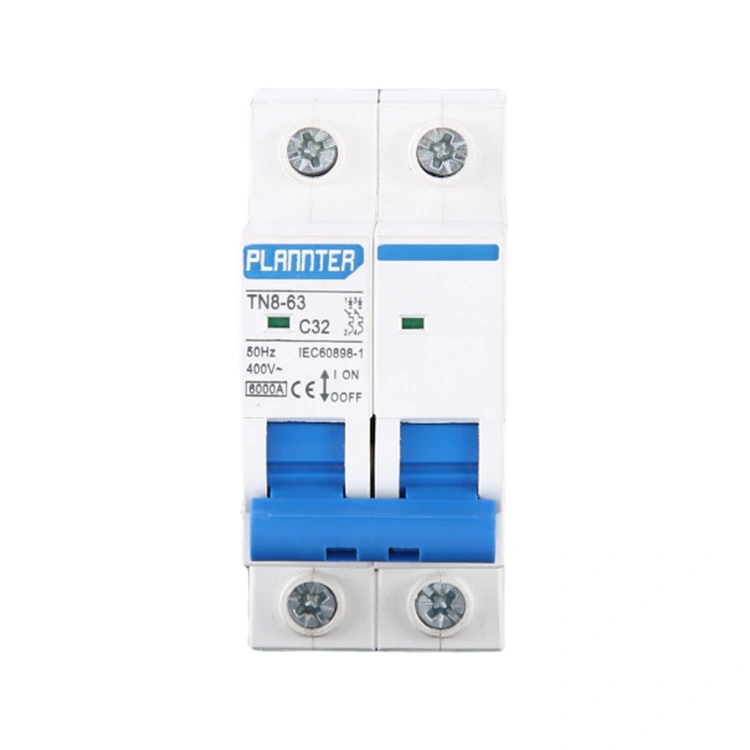

Разница между 2-полюсным автоматическим выключателем переменного тока и 1-полюсным автоматическим выключателем

Часто задаваемые вопросы

1. Принимаете ли вы индивидуальное обслуживание?

Мы предоставляем услуги OEM/ODM и можем напечатать логотип вашего бренда на сильноточном миниатюрном выключателе переменного тока. Мы также можем предоставить удовлетворительные решения в соответствии с вашими чертежами и требованиями к параметрам.

2. Каковы ваши условия оплаты?

30% предоплата банковским переводом, 70% оплата перед отправкой. Western Union и аккредитив также приемлемы.

3. Почему ширина сильноточного выключателя оказывается такой же, как и у стандартного?

Именно в этом и заключается его изобретательность. Он сохраняет стандартную модульную ширину 18 мм, что позволяет легко монтировать его на стандартную DIN-рейку. Тем не менее, его внутренняя часть выполнена из изоляционных материалов с более высокими техническими характеристиками и имеет специальную конструкцию каналов рассеивания тепла, позволяющую эффективно управлять теплом, выделяемым при мощных нагрузках.

4. Существуют ли какие-либо особые требования при установке сильноточного выключателя?

Крутящий момент является ключевым фактором. При токе около 100 А даже слегка ослабленные винты клемм могут выделять достаточно тепла, чтобы расплавить пластиковый корпус за очень короткое время. PUGAO рекомендует использовать профессиональный динамометрический ключ и периодически проверять надежность соединений проводки.
