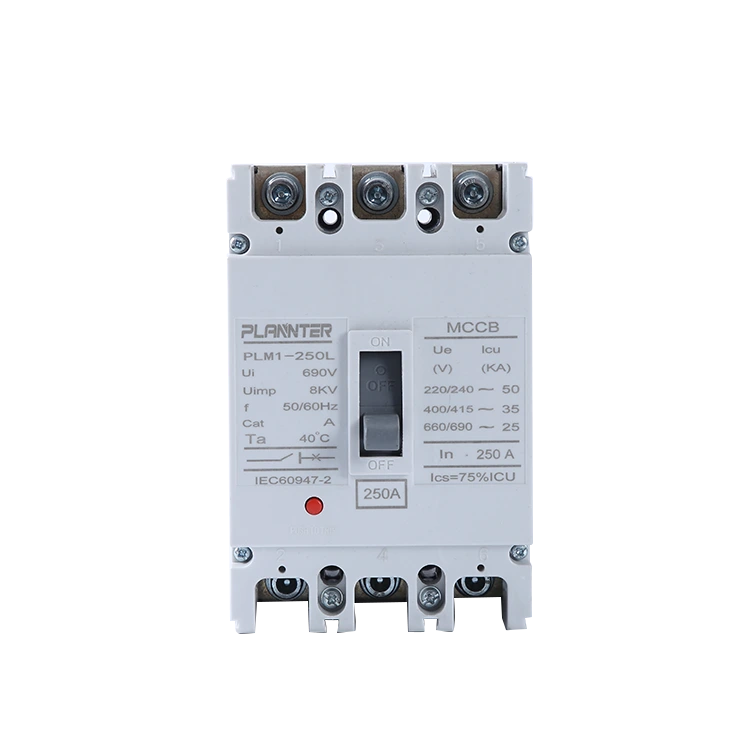

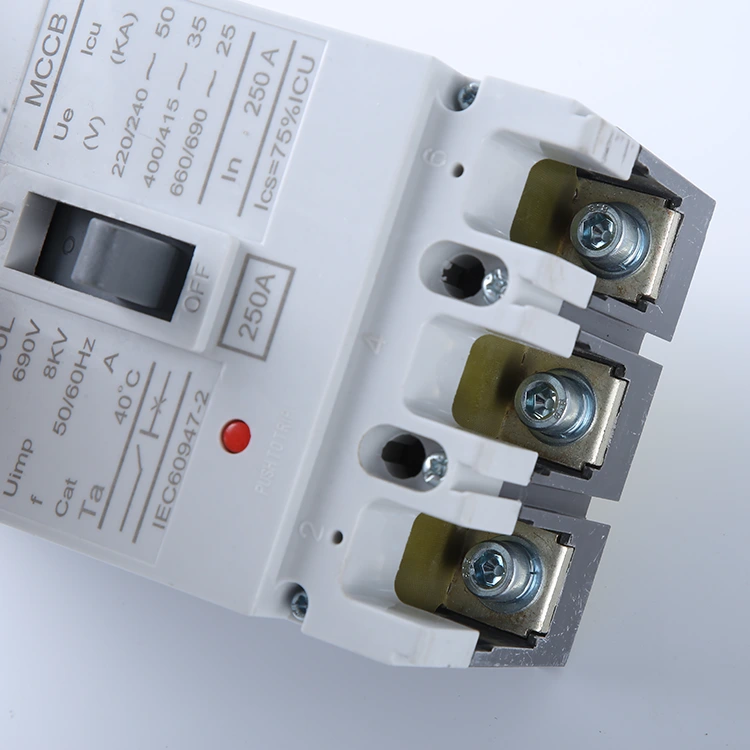

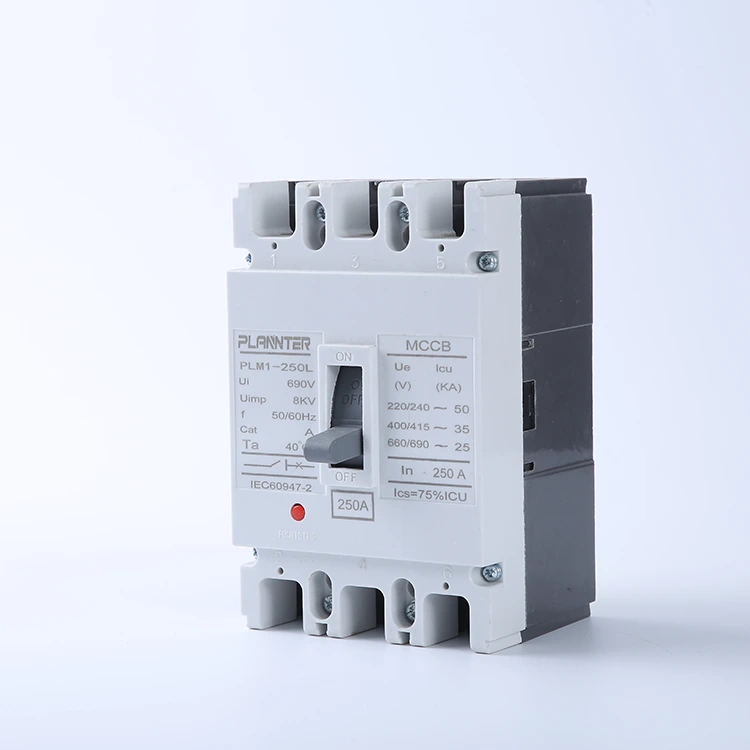

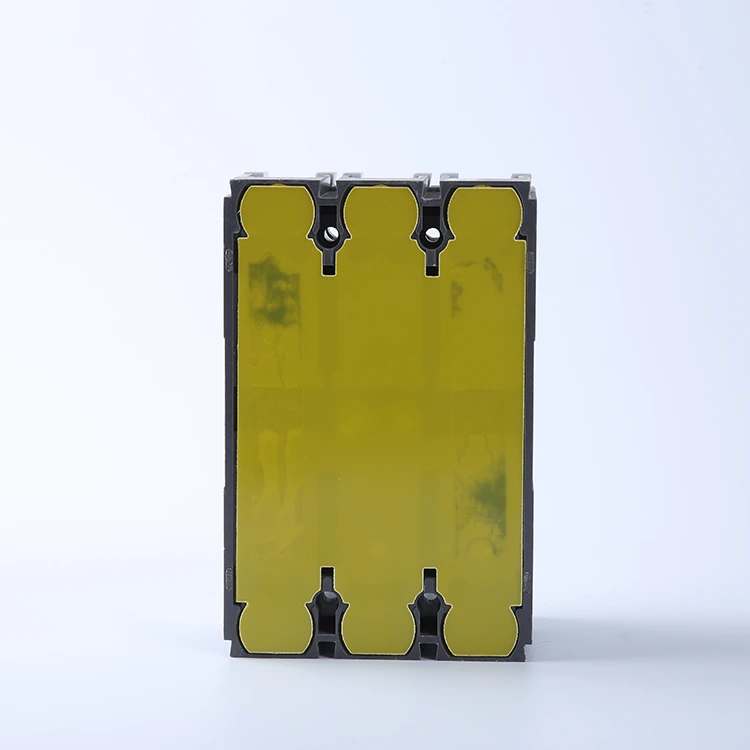

Высоковольтный автоматический выключатель переменного тока в литом корпусе

АнВысоковольтный автоматический выключатель переменного тока в литом корпусепредставляет собой надежное устройство защиты цепи, предназначенное для работы с высокими токовыми нагрузками и экстремальными ситуациями короткого замыкания. Он служит «последней защитой» вашей энергосистемы, обеспечивая ее прерывание даже в условиях серьезного сбоя.

Эти выключатели, изготовленные из дугостойких и ударопрочных материалов, обеспечивают стабильную работу, что делает их надежным ядром внутри шкафов управления питанием для крупномасштабных операций.

Ключевые особенности и характеристики

Диапазон напряжения

Номинальное рабочее напряжение:400 В/690 В переменного тока; Высоковольтный автоматический выключатель переменного тока в литом корпусе подходит для промышленных систем распределения электроэнергии высокого напряжения и поддерживает трехфазные трехпроводные системы.

Характеристики изоляции:Выдерживает напряжение промышленной частоты 3000 В и импульсное напряжение 8 кВ, обеспечивая безопасность изоляции в средах с высоким напряжением.

Разрывная способность

Предельное короткое замыкание BrЕмкость:Icu достигает тока 65–100 кА, что позволяет быстро прерывать цепь во время экстремальных коротких замыканий и служить последней линией защиты системы.

Сервисная отключающая способность при коротком замыкании:Ics ≥ 50 кА, что позволяет устройству сохранять работоспособность даже после многочисленных аварийных отключений, тем самым снижая затраты на техническое обслуживание.

Текущие рейтинги

Номинальный ток:Охватывает диапазон 250–1600 А, поддерживая такие стандартные характеристики, как 250 А, 400 А, 630 А, 800 А, 1 000 А, 1 250 А и 1 600 А, для удовлетворения разнообразных требований к нагрузке.

Регулируемые настройки поездки:Имеет диапазон теплового отключения 80–100 % In и диапазон магнитного отключения 4–10 In, что обеспечивает селективную защиту для предотвращения нежелательных отключений.

Условия эксплуатации

Температура окружающей среды:От -25°C до +70°C, способность выдерживать экстремальные колебания температуры в промышленных условиях.

Способ установки:Фиксированного или выдвижного типа; поддерживает горизонтальные/вертикальные соединения шин и совместим со стандартными установочными размерами распределительного шкафа.

Класс защиты:IP20 (для установки в шкафу); Корпус изготовлен из термостойкого, ударопрочного конструкционного пластика и соответствует стандарту IEC 60947-2.

Ключевые различия: низковольтные и высоковольтные выключатели

Понимание разницы между защитой низкого напряжения (LV) и защитой высокого напряжения (HV) имеет решающее значение для выбора правильного оборудования для вашей системы распределения электроэнергии. Вот как они сравниваются:

Выключатели низкого напряжения (LV)

• Диапазон напряжения:Обычно рассчитан на системы с напряжением до **1000 В переменного тока**. Общие номиналы включают 240 В и 400 В для жилых и легких коммерческих помещений.
• Приложения:Широко используется в бытовых распределительных щитах, небольших коммерческих зданиях и для защиты оконечных цепей (освещение, розетки).
• Размер и сложность:Обычно компактные (например, автоматические выключатели) и более простые по конструкции, ориентированные на базовую защиту от перегрузки и короткого замыкания без сложных систем контроля дуги.

Выключатели высокого напряжения (ВН)

• Диапазон напряжения:Предназначен для систем среднего и высокого напряжения, часто в диапазоне от **3,3 кВ до 72,5 кВ** или выше.
• Гашение дуги:Поскольку высокое напряжение создает мощные дуги, эти выключатели (например, наши)Высоковольтный автоматический выключатель переменного тока в литом корпусе) требуют передовых технологий гашения дуги, таких как вакуумные баллоны, элегаз или специальные сетки, чтобы безопасно прерывать ток.
• Приложения:Незаменим для предприятий тяжелой промышленности, электростанций, больших трансформаторов и главных распределительных линий, где надежность имеет решающее значение.
• Защита:Часто оборудуются сложными электронными расцепителями для точной избирательной координации и возможности дистанционного управления.

Какие существуют типы высоковольтных выключателей?

Высоковольтные выключатели классифицируются по среде, которую они используют для гашения электрической дуги. Выбор правильного типа имеет важное значение для безопасности и эффективности системы.

Вакуумный автоматический выключатель (VCB)

• Принцип:В качестве дугогасительной и изолирующей среды используется вакуум (давление < 10⁻⁴ Па). Отсутствие молекул газа чрезвычайно затрудняет поддержание дуги.
• Ключевые особенности:Компактный размер, длительный срок службы и эксплуатация без обслуживания. Они экологически безопасны, так как не используют газ или нефть.
• Приложение:Доминирует в закрытых распределительных устройствах среднего напряжения (до 40,5 кВ).

Элегазовый выключатель

• Принцип:Используется газ гексафторид серы (SF6), который имеет изолирующую прочность примерно в 2,5 раза выше, чем у воздуха, а способность к гашению дуги примерно в 100 раз лучше, чем у воздуха.
• Ключевые особенности:Отличные характеристики в сетях передачи высокого и сверхвысокого напряжения (СВН). Они надежны, но требуют строгой герметизации во избежание утечки газа.
• Приложение:Широко применяется на подстанциях и наружных линиях электропередачи высокого напряжения (выше 72,5кВ).

Воздушный выключатель

• Принцип:Использует струю сжатого воздуха под высоким давлением для задувания дуги, ее быстрого охлаждения и тушения.
• Ключевые особенности:Быстрая работа и пожаробезопасность (без масла). Однако они шумны и требуют сложной системы воздушного компрессора.
• Приложение:Исторически использовался для систем очень высокого напряжения (СВН), хотя в современных сетях его в значительной степени заменяют элегазом и VCB.

Где устанавливается автоматический выключатель высокого напряжения переменного тока?

В то время как VCB и элегазовые выключатели выдерживают напряжение на уровне передачи,MCCB высокого напряжения переменного токапредназначен для промышленного распределения среднего напряжения (например, от 690 В до 3,6 кВ). Он устраняет разрыв между стандартными низковольтными выключателями и массивными высоковольтными распределительными устройствами, обеспечивая надежную защиту тяжелого оборудования и энергетических центров.

Часто задаваемые вопросы

Каково номинальное напряжение (Un)?

Номинальное рабочее напряжение (Un) для нашегоMCCB высокого напряжения переменного токаобычно находится в диапазоне до **690 В переменного тока**. Этот рейтинг гарантирует, что выключатель может безопасно работать и изолировать цепи в промышленных средах с высоким напряжением, таких как крупные энергоцентры и тяжелое оборудование.

Могу ли я использовать стандартный автоматический выключатель для первичной обмотки трансформатора?

Да, но это требует тщательного выбора. Автоматический выключатель должен выдерживать пусковой ток трансформатора без нежелательных отключений. НашMCCB высокого напряжения переменного токаВ этой серии предусмотрены регулируемые настройки магнитного отключения (например, 4–10 раз In), что позволяет установить достаточно высокий порог, чтобы выдерживать пусковые токи, обеспечивая при этом защиту от короткого замыкания.

Каков типичный диапазон тока?

Высоковольтные автоматические выключатели в литом корпусе обычно рассчитаны на более высокую силу тока по сравнению со стандартными миниатюрными выключателями. Наш ассортимент обычно варьируется отот 250А до 2500А, что делает их подходящими для основных распределительных сетей и крупных промышленных нагрузок.

Чем они отличаются от предохранителей?

• Сбрасываемый:В отличие от предохранителей, которые необходимо заменять после неисправности, автоматический выключатель можно сбросить после отключения.
• Регулировка:MCCB позволяют регулировать настройки отключения (тепловые и магнитные), обеспечивая точную координацию защиты, которую не могут обеспечить фиксированные предохранители.
• Переключение:MCCB может служить ручным выключателем для отключения питания для технического обслуживания.

Что произойдет, если я использую автоматический выключатель переменного тока в системе постоянного тока?

Не делайте этого.Выключатели переменного тока полагаются на то, что переменный ток пересекает ноль для гашения электрической дуги. Постоянный ток не пересекает ноль, а это означает, что дуга не погаснет и может вызвать пожар или взрыв. Вы должны использовать автоматический выключатель, специально рассчитанный на работу с постоянным током.

Как безопасно заменить высоковольтный автоматический выключатель?

Безопасность имеет первостепенное значение. Выполните следующие действия:

1. Обесточить:Выключите входной источник питания и проверьте нулевое напряжение.
2. Блокировка/маркировка:Примените устройства блокировки для предотвращения случайного повторного включения.
3. Отключить:Снимите линию и кабели нагрузки (и нейтраль, если применимо).
4. Заменять:Демонтируйте старый блок и установите новыйВысоковольтный автоматический выключатель переменного тока в литом корпусе, гарантируя, что все соединения затянуты в соответствии со спецификациями производителя.
