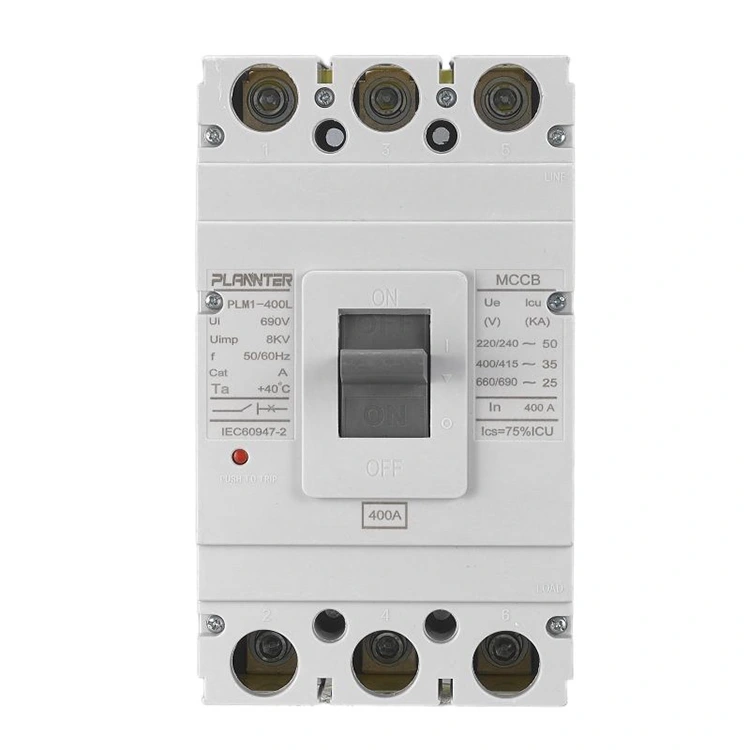

Электрический автоматический выключатель в литом корпусе переменного тока, 400 А

Технические характеристики электрических автоматических выключателей переменного тока 400 А

• Номинальный ток (В):400А
• Номинальное рабочее напряжение (Ue):400 В/415 В переменного тока
• Номинальное напряжение изоляции (Ui):До 800 В переменного тока
• Номинальная частота:50/60 Гц
• Количество полюсов:3P/4P опционально
• Разрывная способность (Icu):50 кА – 65 кА (МЭК 60947-2)
• Номинальная отключающая способность (Ics):75% – 100% Ику
• Тип расцепителя:Термомагнитный/электронный (опция)
• Характеристики поездки:Регулируемая защита от перегрузки и фиксированная/регулируемая защита от короткого замыкания.
• Механическая жизнь:≥ 10 000 операций
• Электрическая жизнь:≥ 20 000 операций
• Контактный материал:Сплав оксида серебра и олова
• Способ установки:Фиксированный монтаж
• Тип подключения:Переднее/заднее подключение опционально
• Рабочий механизм:Ручное управление с дополнительным моторизованным механизмом
• Уровень защиты:IP20 (выше с корпусом)
• Температура окружающей среды:от -5°С до +40°С
• Соответствие стандартам:МЭК 60947-2, ИСО9001

Характеристики продукта:

√ Отключающая способность достигает 65 кА

√ Номинальный рабочий ток 400 А

√ Контакты из низкоомного серебряного сплава

√ Высокоскоростная четырехзвенная система навески

√ Компактная конструкция, простая установка

√ Проходит строгую проверку сопротивления контура

√ Автоматизированное производство обеспечивает единообразие

√ Немедленное прерывание короткого замыкания

√ Надежная защита последующих цепей

√ Экономичность и меньшие потребности в техническом обслуживании

Основные преимущества автоматических выключателей переменного тока 400 А

Обработка сильного тока:

• Номинальный ток 400 А для управления тяжелыми нагрузками в крупных электрических системах.
• Поддерживает надежную работу основных панелей и последующего оборудования.

Регулируемые настройки поездки:

• Термомагнитный расцепитель обеспечивает точную настройку защиты от перегрузки и короткого замыкания.
• Оптимизирует защиту в зависимости от типа нагрузки и сценария применения.

Высокая отключающая способность:

• Предельная отключающая способность (Icu) 50–65 кА по стандартам IEC 60947-2.
• Быстро прерывает сильные токи повреждения для защиты оборудования и кабелей.

Компактный дизайн:

• Компактное решение по сравнению с традиционными рамными автоматическими выключателями
• Простота установки и обслуживания в щитах и ​​распределительных устройствах.

Универсальные аксессуары:

• Дополнительные вспомогательные контакты, шунтовые расцепители и модули сигнализации для системной интеграции.
• Совместимость с различными системами управления и мониторинга.

Долговечность и надежность:

• Контакты из сплава оксида серебра и олова с прецизионной штамповкой и лазерной сваркой
• Электрический срок службы более 20 000 циклов и низкое сопротивление контактов менее 35 микроом.
• Усовершенствованная сборка и калибровка обеспечивают стабильную рабочую силу и производительность.

Повышенная безопасность:

• Магнитное ярмо из кремниевой стали с высокой проницаемостью обеспечивает время срабатывания при коротком замыкании менее 10 мс.
• 100% заводская проверка с использованием винтов клемм с калибровкой по крутящему моменту и проверкой сопротивления контура
• Надежная защита от электрических неисправностей и повышенная безопасность персонала.

Часто задаваемые вопросы

Каково основное применение автоматического выключателя на 400 А?

• Электрический автоматический выключатель в литом корпусе переменного тока на 400 А используется в главных распределительных панелях промышленных, коммерческих и крупных жилых систем.
• Защищает цепи от перегрузок, коротких замыканий и токов повреждения.
• Обеспечивает надежную работу последующего оборудования, такого как двигатели, трансформаторы и крупная бытовая техника.

Регулируется ли настройка отключения по току 400 А?

• Да, MCCB оснащен термомагнитным расцепителем с регулируемыми настройками.
• Допускает настройку в зависимости от типа нагрузки и требований безопасности.
• Помогает предотвратить нежелательные отключения, сохраняя при этом эффективную защиту.

В чем разница между 3P и 4P автоматическими выключателями на 400 А?

• 3P MCCB: защищает трехфазные цепи, оставляя нейтральную линию неразрывной.
• 4P MCCB: защищает трехфазные цепи плюс нейтральную линию, обеспечивая полное отключение.
• Выбор зависит от системных требований и стандартов безопасности.

Какой размер кабеля следует использовать для автоматического выключателя на 400 А?

• Размер кабеля зависит от типа установки, материала изоляции и допустимого падения напряжения.
• Обычно автоматические выключатели на 400 А соединяются с медными проводами сечением от 120 до 185 мм².
• Проконсультируйтесь с Pugao Electric для получения точных рекомендаций, основанных на конкретных условиях проекта.

Как часто следует проверять автоматический выключатель на 400 А?

• Рекомендуется периодическая проверка критически важных систем, обычно каждые 6–12 месяцев.
• Проверьте механическую работу, реакцию на срабатывание и целостность соединения.
• Обеспечивает надежную защиту электрического автоматического выключателя переменного тока на 400 А в литом корпусе на протяжении всего срока службы.
