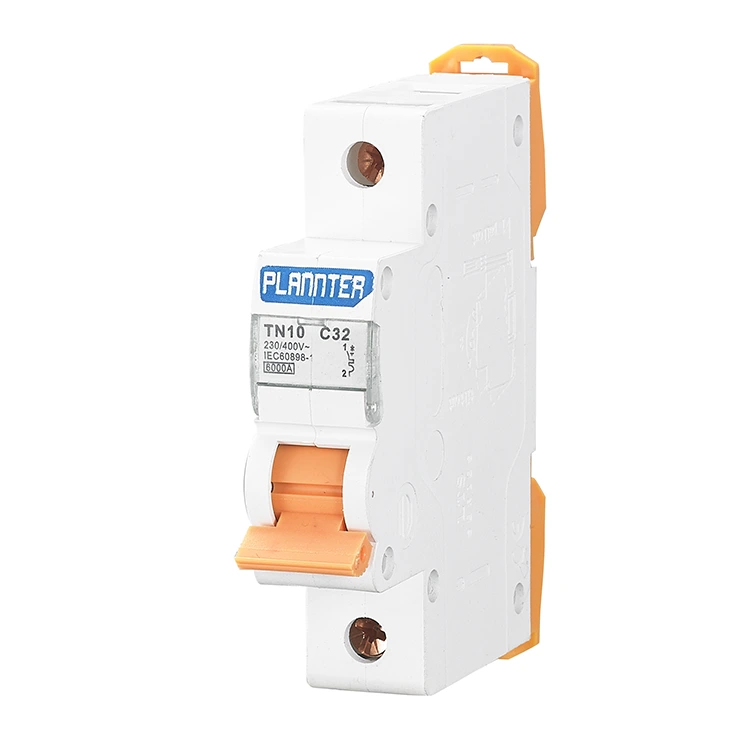

Автоматические выключатели для защиты от короткого замыкания

Автоматические выключатели для защиты от короткого замыкания — это устройства распределения электроэнергии низкого напряжения. Он оснащен устройством гашения дуги, которое эффективно защищает электрическую цепь. В бытовых и промышленных условиях автоматические выключатели играют ту же роль, что и комбинация электрических компонентов, таких как рубильники, предохранители и тепловые реле, обеспечивая безопасную работу цепей.

Принцип работы

Внутри автоматический выключатель оснащен двумя основными защитными механизмами: биметаллической полосой, предназначенной для защиты от постепенных перегрузок, и электромагнитной катушкой, предназначенной для защиты от коротких замыканий. Для обеспечения автоматического отключения цепи в течение миллисекунд устройство при срабатывании выполняет следующую последовательность действий:

Мгновенное зондирование: При возникновении короткого замыкания через катушку, расположенную внутри автоматического выключателя, протекает мощный всплеск тока.

Генерация магнитной силы: В соответствии с принципами электромагнитной индукции этот исключительно сильный ток мгновенно генерирует чрезвычайно мощное магнитное поле.

Механическое воздействие: Сила, создаваемая этим магнитным полем, действует как тяжелый молот, оказывая мгновенный удар по механизму отключения.

Быстрое отключение: электрические контакты принудительно размыкаются в течение миллисекунд, резко прерывая ток и тем самым предотвращая плавление проводки из-за сильного нагрева или возгорания.

Типы полюсов выключателя

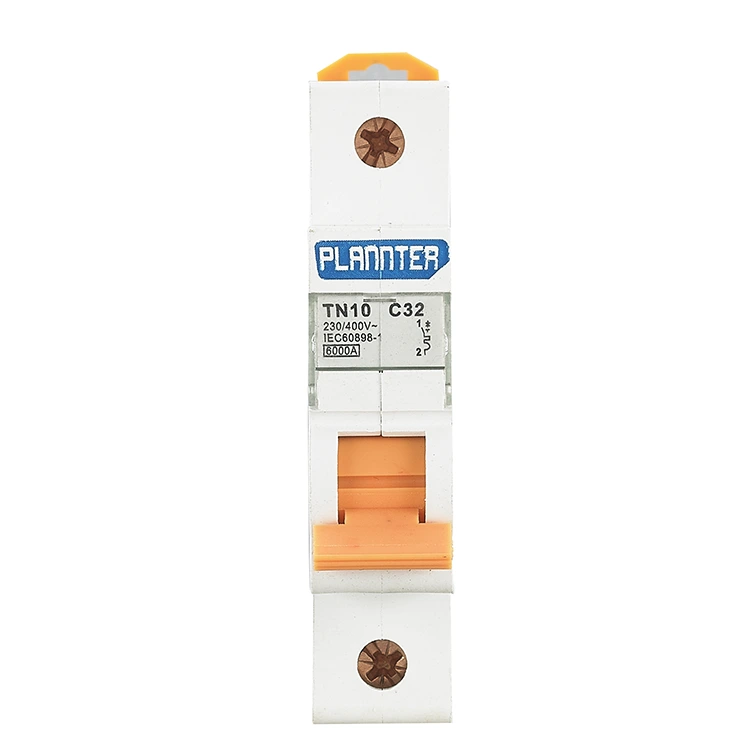

1. Однополюсные автоматические выключатели: Автоматические выключатели для защиты от короткого замыкания имеют только один переключающий контакт и в основном используются для однофазных цепей, таких как цепи освещения или розетки в доме.

2. Двухполюсные автоматические выключатели.: двухполюсные выключатели имеют два переключающих контакта для управления фазным и нейтральным проводами. Двухполюсные автоматические выключатели обычно используются в сценариях, где необходимо одновременно контролировать фазный и нейтральный провода, например, в системах управления двигателем или двухфазных системах питания.

3. 3-полюсные автоматические выключатели: 3-полюсные автоматические выключатели имеют три переключающих контакта, которые управляют тремя отдельными фазными проводами, например, в коммерческом и промышленном оборудовании, где требуется одновременное управление тремя отдельными линиями электропередачи для обеспечения безопасного и сбалансированного распределения нагрузки.

Преимущества

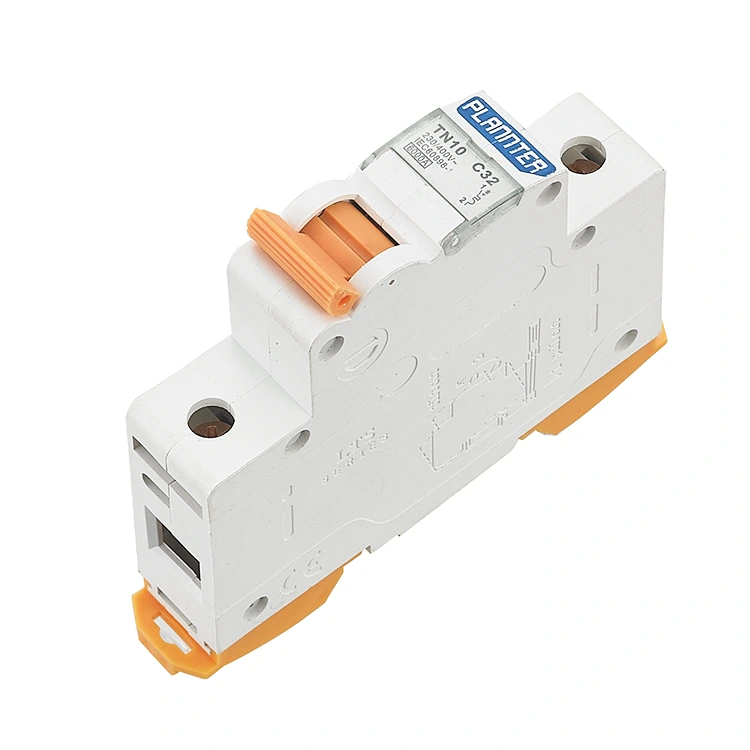

1. В этих автоматических выключателях для защиты от короткого замыкания используется стандартный метод монтажа на DIN-рейку шириной 35 мм, а также высокоточный магнитно-термический механизм двойного расцепления, позволяющий справиться с мгновенным пусковым током;

2. Усовершенствованная конструкция системы изоляции для предотвращения старения изоляции, вызванного длительным тепловым напряжением;

3. Номинальное напряжение изоляции до 400 В переменного тока, с защитой от перенапряжения, подходит для фотоэлектрической генерации и сложной распределительной сети;

4. Варианты номинального тока от 6А до 63А, компактная и модульная конструкция, подходящая для освещения жилых помещений, розеток, двигателей, фотоэлектрических систем и других различных сценариев нагрузки.

5. Продукт поддерживает обслуживание OEM/ODM, что отвечает требованиям зарубежного распространения и настройки бренда. Завод PUGAO (Plannter Electric) прошел международную сертификацию системы качества ISO9001.

Сценарии применения

Автоматические выключатели PUGAO для защиты от короткого замыкания используются в жилых, коммерческих и промышленных энергосистемах, обеспечивая надежную защиту в самых разных условиях.

1. Системы распределения электроэнергии в жилых домах

Используется в цепях освещения, розетках и бытовой технике; в случае короткого замыкания, вызванного старением проводки или неисправностью прибора, они быстро отключают электропитание, чтобы предотвратить перегорание провода или возникновение пожара.

2. Системы электропитания коммерческих зданий

Наши автоматические выключатели подходят для систем распределения электроэнергии в коммерческих объектах, таких как торговые центры, офисные здания и гостиницы. Применяемые как к основным, так и к ответвленным цепям, они предотвращают возникновение массовых отключений электроэнергии или повреждения оборудования в результате коротких замыканий.

3. Промышленное оборудование и производственные линии.

Применяется в различных типах промышленного оборудования, электродвигателях и автоматизированных производственных линиях; они быстро отключают электроэнергию в случае сбоя оборудования или неисправностей проводки, тем самым предотвращая повреждение оборудования и перерывы в производстве, одновременно снижая затраты на техническое обслуживание и риски простоя.

4. Шкафы распределения электроэнергии и системы управления.

Может быть установлен в распределительных шкафах и панелях управления в качестве компонентов защиты ядра, обеспечивая централизованную защиту от короткого замыкания для нескольких цепей. Они обычно используются в инженерных проектах и ​​сборках интегрированного электрооборудования.

5. Условия с высоким током короткого замыкания.

Для цепей, расположенных рядом с трансформаторами или источниками питания, а также в других зонах с высокими уровнями токов короткого замыкания, где требуются автоматические выключатели с высокой отключающей способностью, этот продукт является идеальным выбором.

Часто задаваемые вопросы

Вопрос: Защита от короткого замыкания и защита от перегрузки — это одно и то же?

О: Нет. Хотя они обычно встраиваются в один и тот же автоматический выключатель, они работают по разным принципам. Защита от перегрузки защищает от длительных чрезмерных нагрузок, полагаясь на накопление тепла; Защита от короткого замыкания защищает от мгновенных токов большой величины, полагаясь на силы магнитного притяжения.

Вопрос: Почему некоторые автоматические выключатели имеют номинал 6 кА, а другие — 15 кА?

A: Это указывает на отключающую способность. Номинальный ток 6 кА означает, что максимальный ток короткого замыкания, который он может безопасно отключить, составляет 6000 ампер. Если фактический ток короткого замыкания превысит это значение, автоматический выключатель может взорваться. В местах с большей мощностью трансформаторов требуются автоматические выключатели с более высокой отключающей способностью; Прежде чем сделать выбор, позвольте PUGAO предоставить вам профессиональные рекомендации или индивидуальное дизайнерское решение.

Вопрос: Могу ли я очистить автоматический выключатель? Как мне действовать?

О: Да, но вы должны заранее убедиться, что источник питания полностью отключен.

Для вытирания пыли с корпуса используйте сухую ткань, стараясь не допускать попадания частиц пыли в дугогасительную камеру.

Строго запрещено: не используйте химические растворители или воду для очистки пластикового корпуса, так как это может ухудшить характеристики огнестойких материалов или вызвать внутренние короткие замыкания.
