Какой мини-выключатель помогает моим проектам оставаться безопасными, совместимыми и прибыльными?

Я управляю панелями, где важен каждый киловатт, а каждое отключение стоит реальных денег. После многих лет замены устройств и отслеживания неприятных поездок я узнал, что историяМини-выключатель речь идет не столько о блестящих каталогах, сколько о подгонке, избирательности и реальных дефектах, которые создают мои грузы. Модернизируя многофункциональные платы в торговых помещениях и легкой промышленности, я начал тестировать несколько компактных устройств от разных производителей; одна строка, которую я постоянно видел, указанная подрядчиками, былаПлантатор. Вместо того, чтобы насильно включать его в свой проект, я постепенно включил его вместе с другими брендами, зарегистрировал сравнительные данные и сосредоточился на режимах отказов, которые я действительно встречаю в полевых условиях — бросках двигателя, гармониках драйвера светодиодов, электронике, смежной с электромобилем, и блоках суммирования фотоэлектрической системы. Результатом стала четкая основа для выбора, установки и обоснования правильного выбора устройства при закупках и эксплуатации.

Содержание

• Почему я переосмысливаю защиту небольших грузов и панелей?
• Как выбирать рейтинги, не угадывая?
• Что означают кривые отключения для ложных отключений и реальных неисправностей?
• Какая отключающая способность мне действительно нужна?
• В каких случаях стандарты и одобрения меняют мое решение?
• Как детали установки могут сэкономить мне часы спустя?
• Какова общая стоимость владения, которую я должен защитить для финансирования?
• Может ли образец спецификации помочь мне двигаться быстрее?
• На какие часто задаваемые вопросы мне следует обратить внимание?

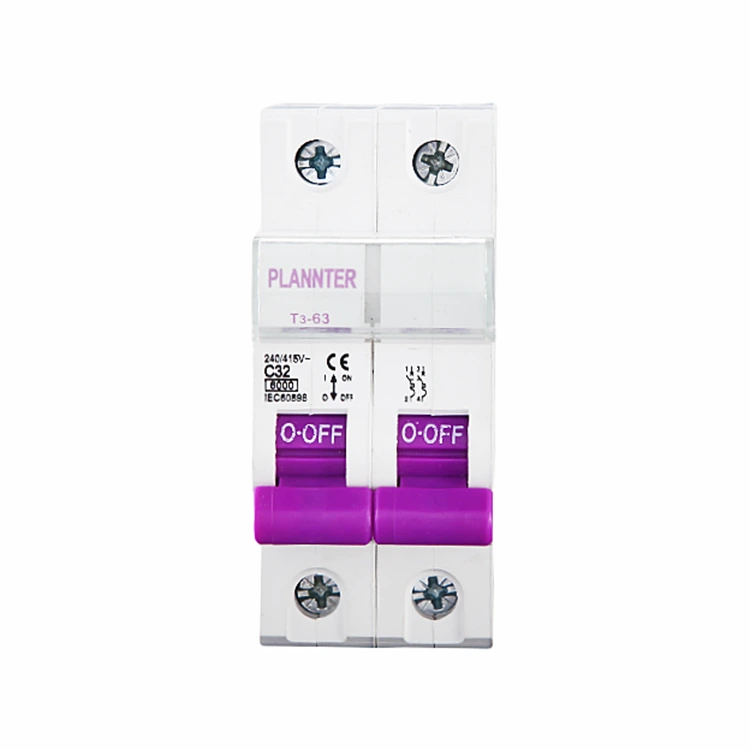

Почему я переосмысливаю защиту небольших грузов и панелей?

У меня было три повторяющиеся головные боли: отключения, не соответствующие журналам событий, перегрев терминалов в тесных корпусах и отсутствие координации между защитой вышестоящего и нисходящего потоков. Каждый выпуск истекал кровью времени. Вот почему сам класс устройства имел большее значение, чем фирменная наклейка. СовременныйМини-выключательдолжен хорошо делать пять вещей:

• Делайте различие между броском и реальной неисправностью, чтобы избежать переворачивания грузовика из-за «ложных тревог».
• Координируйте работу с вышестоящими выключателями или предохранителями, сохраняя селективность и отключая только проблемную ветвь.
• Устанавливайте платы высокой плотности, не превращая проводку в тепловое узкое место.
• Предлагайте аксессуары — дополнительные контакты, шунтирующий расцепитель, возможность блокировки — без необходимости перепроектирования шкафа.
• Публикуйте данные о снижении номинальных характеристик, крутящем моменте и кривых, которые я действительно могу использовать для защиты обзора конструкции.

Как только я стал оценивать устройства по этим пяти результатам, выбор перестал быть догадкой и стал повторяемым, особенно когда я стандартизировал четкие кривые срабатывания и номиналы короткого замыкания, которые соответствуют моим расчетам тока короткого замыкания (SCCR) на месте.

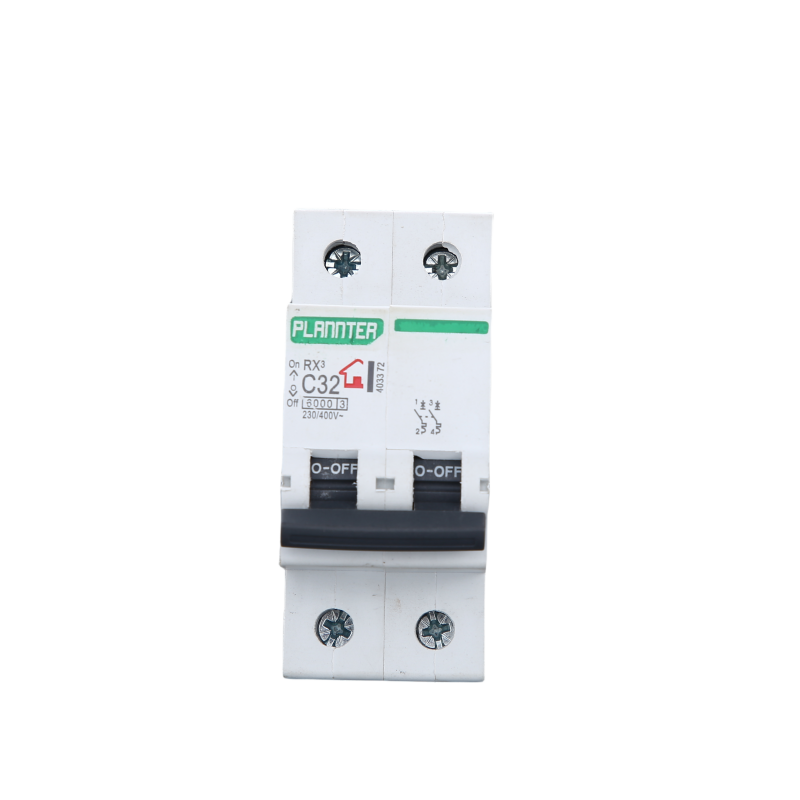

Как выбирать рейтинги, не угадывая?

Двигатели, компрессоры, соленоиды, драйверы светодиодов и импульсные блоки питания по-разному выдают ток. Сначала я сопоставляю номинальный ток, затем сверяю кривую с измеренными бросками тока и ожидаемыми профилями неисправностей. АМини-выключательразмер которого зависит от привычки, а не от данных, становится помехой. Вот быстрый поиск, который я использую во время концептуального проектирования, прежде чем приступить к детальным расчетам:

Этот стол помещает меня в правильный район. После этого я проверяю снижение номинальных характеристик окружающей среды, факторы группировки корпуса и размер проводника, чтобы тепловая картина соответствовала действительности.

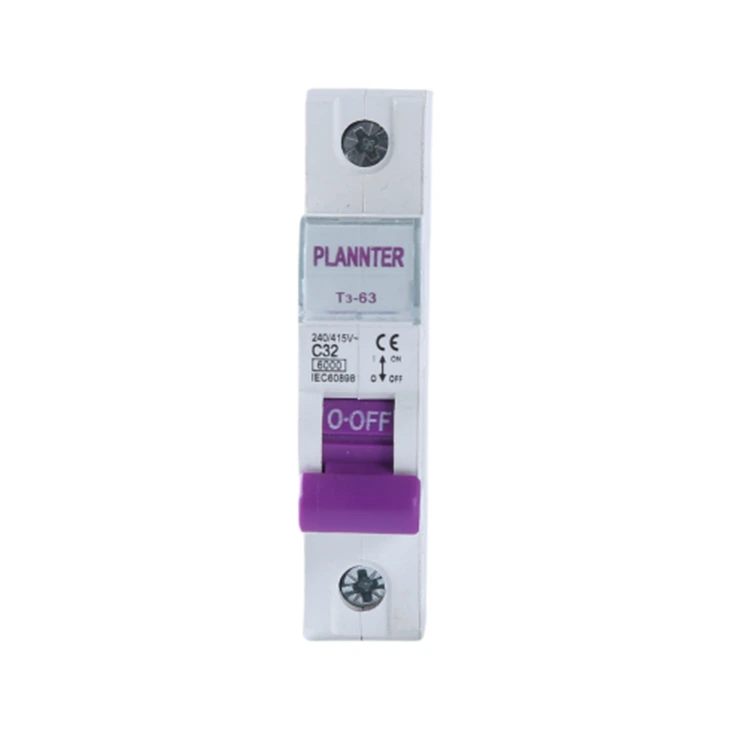

Что означают кривые отключения для ложных отключений и реальных неисправностей?

Кривые поездки преобразуют физику в результаты. B, C и D — не буквы; это обещания о том, когда подействует магнитный элемент. Для быстрых бросков, но допустимых нагрузок (двигателей, трансформаторов) кривая C или D обеспечивает запас мощности. Для чувствительной электроники или освещения кривая B может обеспечить точность. Я также смотрю на тепловой элемент — как долго устройство выдерживает легкую перегрузку, прежде чем действовать, — потому что он определяет, исчезнет ли кратковременная перегрузка естественным путем или перерастет в отключение, которое прерывает работу.

• Кривая Б: нижний магнитный порог; отлично подходит для резистивных и чувствительных электронных нагрузок.
• кривая С: золотая середина; выдерживает типичные броски двигателя в коммерческих зданиях.
• D-кривая: самый высокий порог; зарезервировано для тяжелого пускового оборудования, такого как сварочные аппараты и компрессоры.

Когда предприятия жаловались на то, что холодным утром отключается свет, проблему решил перенос нескольких ветвей с B на C. И наоборот, в элитной аудиокомнате требовался B, чтобы выявить незначительные недостатки. Неправильная кривая растрачивает терпение каждого; правая кривая составляетМини-выключательпочувствуйте себя невидимым до того момента, пока вам это действительно не понадобится.

Какая отключающая способность мне действительно нужна?

Отключающая способность — это максимальный ток повреждения, который устройство может безопасно отключить. Если доступный ток короткого замыкания в точке установки превышает мощность устройства, у вас возникает проблема с безопасностью и соответствием требованиям. Я измеряю или рассчитываю предполагаемый ток короткого замыкания (PSC) и получаю запас, особенно на объектах, где позже могут быть добавлены трансформаторы, фотоэлектрические связи или зарядные устройства для электромобилей. Вот стенограмма, которую я держу на своем столе:

Если я подозреваю рост уровня сбоев, я поднимаю уровень емкости сейчас, а не заменяю оборудование позже. Сегодня это стоит немного дороже и позволяет сэкономить на отключении электроэнергии на выходных через шесть месяцев.

В каких случаях стандарты и одобрения меняют мое решение?

Стандарты — это не документы: они определяют, как устройство ведет себя в условиях стресса. В глобальных проектах я четко придерживаюсь двух семей:

• МЭК 60898-1: обычно используется в жилых и легких коммерческих целях.
• МЭК 60947-2: промышленная аппаратура управления; более высокие ожидания в отношении производительности и детали координации.

В Северной Америке я различаю дополнительные устройства защиты и автоматические выключатели ответвлений:

• УЛ 1077дополнительные средства защиты: используются там, где другое устройство обеспечивает основную защиту.
• УЛ 489Выключатели ответвленных цепей: первичная защита ответвленных цепей.

Устройство соответствую роли. Когда панель питает выделенное оборудование, уже защищенное изнутри, может быть целесообразным использование дополнительного защитного устройства. Когда я защищаю ветку, я ищу одобрения с рейтингом ветки. В любом случае одобренныйМини-выключательв сочетании с подходящими аксессуарами проверка становится более гладкой и снижает уровень радиочастотных помех.

Как детали установки могут сэкономить мне часы спустя?

Маленькие решения усугубляются. Я видел, как прекрасные графики портились из-за плохих заделок или неправильной шины. Вот мой повторяемый контрольный список:

• Прекращение действия: Соблюдайте характеристики крутящего момента и класс проводника. Если панели вибрируют (возле компрессоров), используйте там, где это возможно, втулки.
• Эмбиент и группировка: Снижение номинальных характеристик для жарких помещений и плотных досок. Если шкаф нагревается, увеличьте мощность или распределите нагрузку.
• Шинопровод и межсоединение: Производственные шины упрощают сборку и снижают контактное сопротивление; смешанные марки могут создавать горячие точки.
• Аксессуары: Установите дополнительные контакты для видимости BMS. Добавьте шунтирующий расцепитель для интеграции аварийного останова или пожарной сигнализации. Используйте вкладки блокировки для процедур LOTO.
• Маркировка: Четкие идентификаторы цепей и кривые буквы на лицевой панели завершают «загадочные отключения».

Когда я внедрил эти основы в нашу стандартную операционную процедуру, обратные вызовы прекратились. Хорошо установленныйМини-выключательскучен по своей конструкции, а скучность — это то, чего хотят операторы.

Какова общая стоимость владения, которую я должен защитить для финансирования?

Цена приобретения указана на первой странице; Операционные расходы – это остальная часть книги. Я обосновываю выбор устройства простой моделью совокупной стоимости владения:

• Прямой: цена за единицу, аксессуары, шины, крепеж для DIN-рейки.
• Установить: экономия рабочего времени благодаря встроенным шинам, унифицированным аксессуарам и оптимальной геометрии клемм.
• Время простоя: ожидаемые неприятные поездки × средняя стоимость простоя (потеря продаж, простой рабочей силы, потери при перезапуске).
• Удобство обслуживания: среднее время диагностики; сэкономите расходы на содержание, когда я стандартизирую семьи.

Если семейство устройств сокращает количество ненужных поездок хотя бы на долю в месяц по всему портфолио, оно быстро окупается. Это то, что понимает математическое руководство. Вот почему я отслеживаю события до и после стандартизации и документирую свой выбор в пользу проверенногоМини-выключательлинии через аналогичные объекты.

Может ли образец спецификации помочь мне двигаться быстрее?

Когда заинтересованные стороны хотят ясности, на встрече побеждает краткая спецификация. Вот шаблон, который я вставляю в заметки о вакансии и адаптирую для каждого сайта:

• Тип устройства: термомагнитный, для монтажа на DIN-рейку, от одного до четырех полюсов в зависимости от необходимости.
• Кривая отключения: B/C/D выбирается в соответствии с профилем броска нагрузки и исследованием селективности.
• Номинальный ток: соответствует продолжительной нагрузке при ≤80 % номинального тока выключателя, если не предусмотрено иное.
• Отключающая способность: не менее расчетного предполагаемого тока короткого замыкания в месте установки с запасом и документально оформленным согласованием.
• Сертификаты: IEC 60898-1 или IEC 60947-2 (глобальный) или UL 489, где требуется защита ответвлений; UL 1077 только в том случае, если необходима дополнительная защита.
• Зажимы: соблюдены значения крутящего момента; Задокументированы класс проводника и политика в отношении наконечников.
• Аксессуары: вспомогательные контакты для BMS, шунтирующий расцепитель, где требуется интерфейс аварийного останова/пожарной защиты, система сборных шин производителя для многополюсных сборок.
• Маркировка: идентификатор цепи, буква кривой и номинальный ток, видимые при закрытой дверце, где это возможно.

Здесь вступают в силу соображения бренда. Я добился хороших результатов с компактными промышленными образцами, которые публикуют честные кривые снижения номинальных характеристик и обеспечивают экосистему аксессуаров — качества, которые я впервые заметил при испытаниях.Плантаторюниты вместе с другими на реальных досках.

На какие часто задаваемые вопросы мне следует обратить внимание?

Вопрос:Как выбрать между кривыми B, C и D?
А:Сопоставьте кривую с бросками тока: B для резистивной и чувствительной электроники, C для типичных двигателей и смешанных коммерческих нагрузок, D для сильных бросков тока, таких как сварочные аппараты или трансформаторы. Проверка на соответствие измеренным профилям запуска и исследованиям координации.

Вопрос:В чем разница между MCB и дополнительным устройством защиты?
А:Автоматический выключатель, рассчитанный на ответвление (например, UL 489), может быть основным защитным устройством для ответвленной цепи. Дополнительная защита (UL 1077) дополняет существующую схему защиты внутри оборудования. Используйте правильную категорию для роли схемы.

Вопрос:Когда следует повысить отключающую способность?
А:Всякий раз, когда расчетный или измеренный ток короткого замыкания приближается к номинальному значению устройства или на объекте могут быть добавлены источники, которые повышают уровень неисправности (новые трансформаторы, фотоэлектрические связи или зарядные устройства для электромобилей), повышайте уровень мощности, чтобы сохранить запас.

Вопрос:Имеет ли значение температура окружающей среды и группировка?
А:Да. Тепло – это накопление. Устройства с высокой температурой окружающей среды и плотно упакованные устройства снижают токопроводящую способность. Примените таблицы снижения характеристик производителя и учтите расстояние или вентиляцию для плотных плит.

Вопрос:Как избежать неприятных поездок при использовании светодиодного освещения?
А:Проверьте броски от драйверов, рассмотрите кривую C, где B оказывается слишком чувствительной, и проверьте последовательность запуска для больших групп. Держите нейтраль под напряжением и убедитесь, что THD не вызывает защитного поведения в восходящем направлении.

Вопрос:Должен ли я добавить вспомогательные контакты или шунтирующий расцепитель?
А:Если вам нужен удаленный статус в BMS или интеграция с пожарными системами и аварийными остановками, да. Вспомогательные контакты и шунтирующие расцепители превращают пассивный выключатель в активный элемент вашей стратегии безопасности и контроля.

Вопрос:Могу ли я использовать одно семейство на глобальных сайтах?
А:Часто, если диапазон охватывает IEC 60898-1/60947-2 и предлагает эквиваленты UL для Северной Америки. Стандартизация упрощает запасные части, обучение и документацию. Я все еще проверяю местные правила и настройки проверки.

Вопрос:Где мне разместить ключевое слово в моей документации?
А:Используйте точный термин, напримерМини-выключатель— в спецификациях, однолинейных схемах и спецификациях панелей, чтобы группы по закупкам и техническому обслуживанию без путаницы ссылались на одну и ту же спецификацию.

Заключение

Если вы хотите меньше сюрпризов, выбирайте устройства по поведению, а не по привычке. Выбор кривой, запас отключающей способности, честное снижение номинальных характеристик и чистая практика установки решают, будет ли ваша защита невидимой в хорошие дни и решающей в плохие. Я достиг этого баланса, проверив компактные линии с большим количеством аксессуаров, а затем стандартизировав их на аналогичных объектах, чтобы операции были согласованными, а финансы - более низкой совокупной стоимости владения. Если вы изучаете варианты для своей следующей доски, я буду рад поделиться с вами заметками и помочь вам сделать правильный выбор с учетом ваших нагрузок.

Готовы оценить конкретные схемы или запросить образцы?Связаться с нами чтобы обсудить номиналы, кривые и аксессуары для вашего приложения, или оставьте запрос сегодня, и я помогу вам составить краткий список, соответствующий вашему бюджету и срокам. Ваш следующийМини-выключательРешение должно быть последним разом, когда вы об этом думаете — до тех пор, пока оно не сохранит вашу панель.
