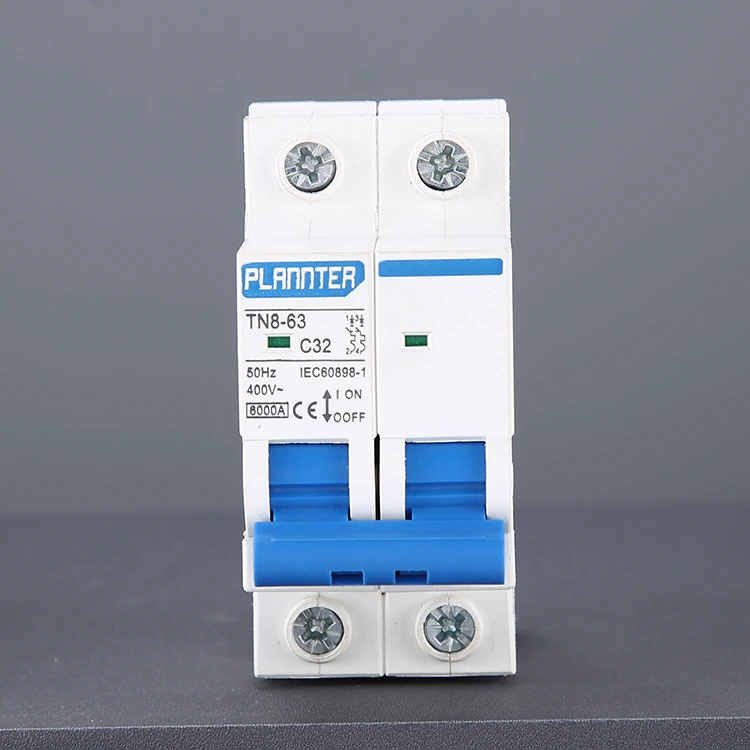

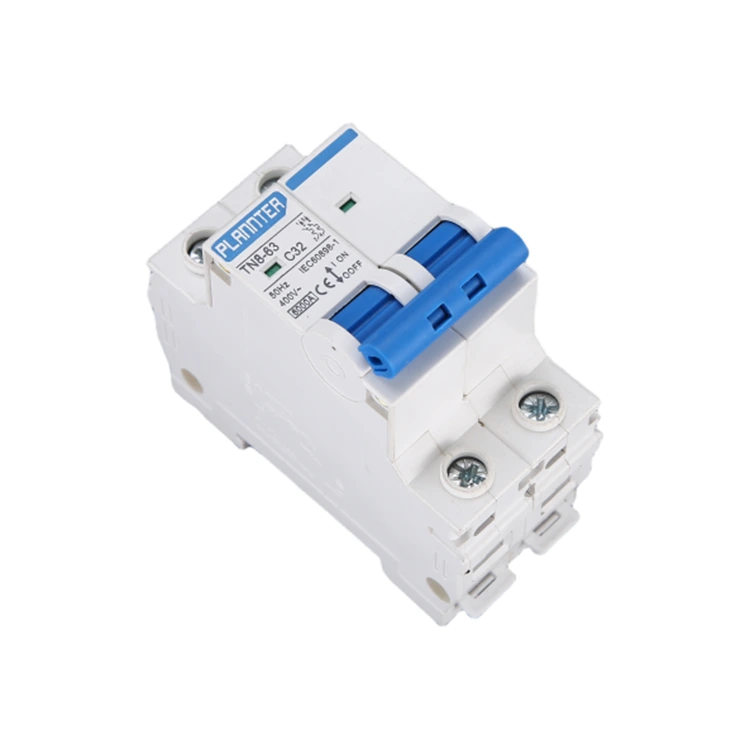

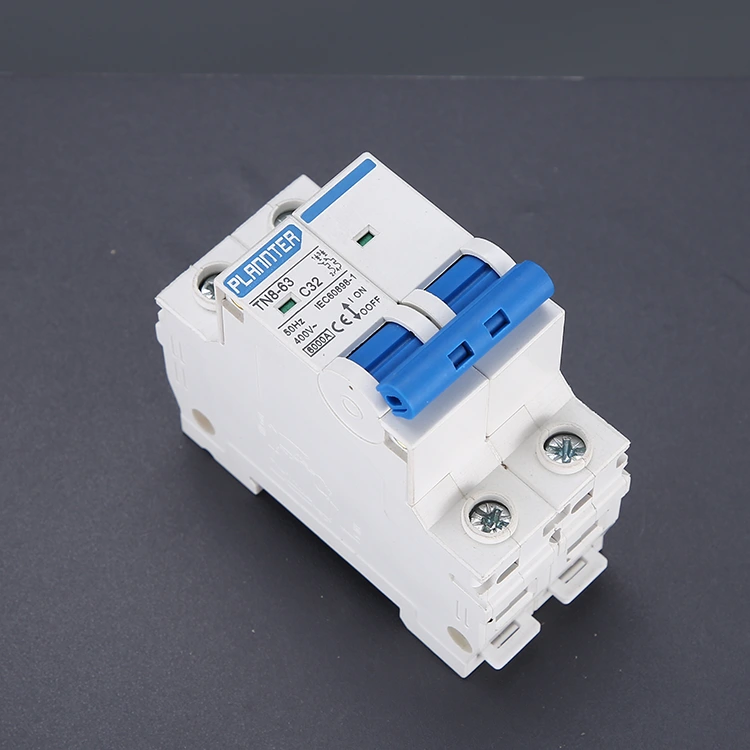

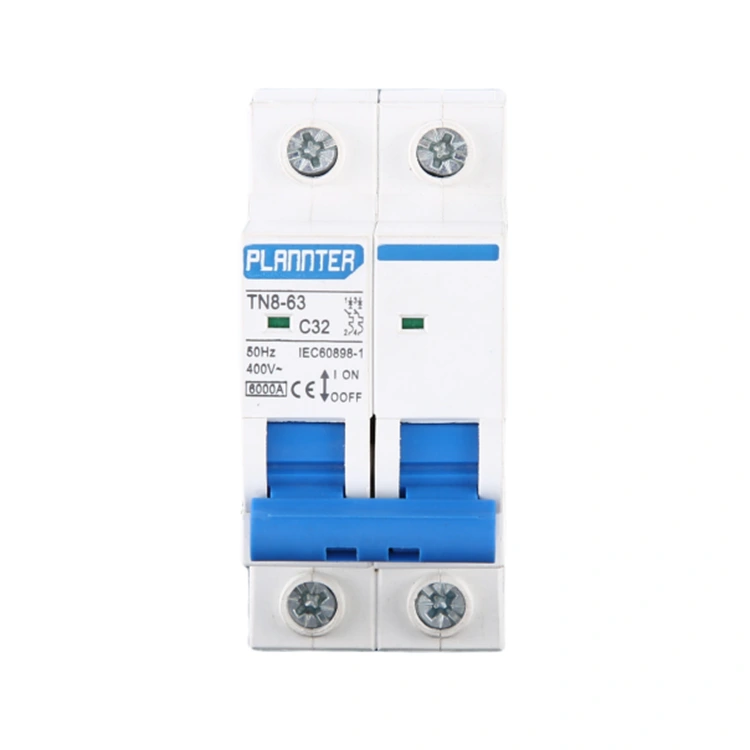

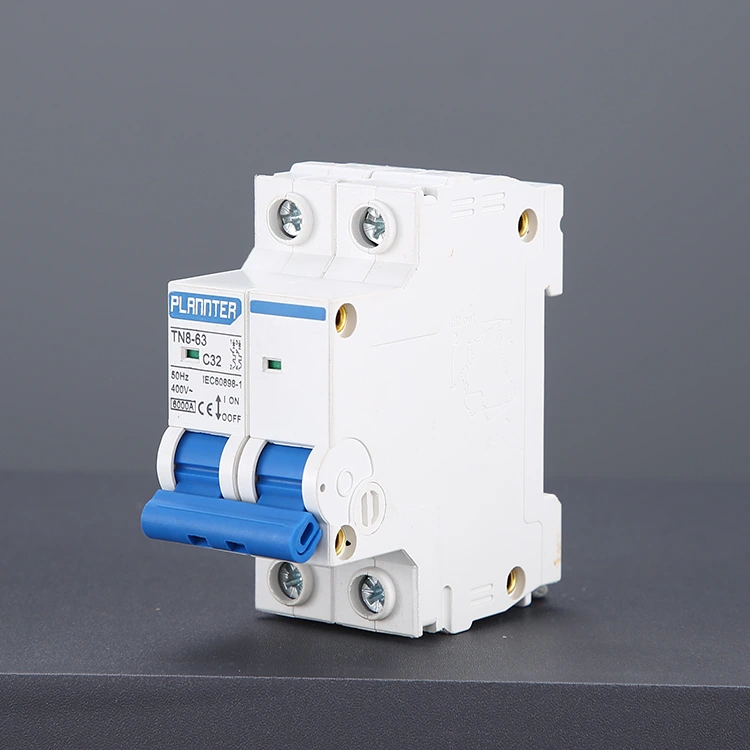

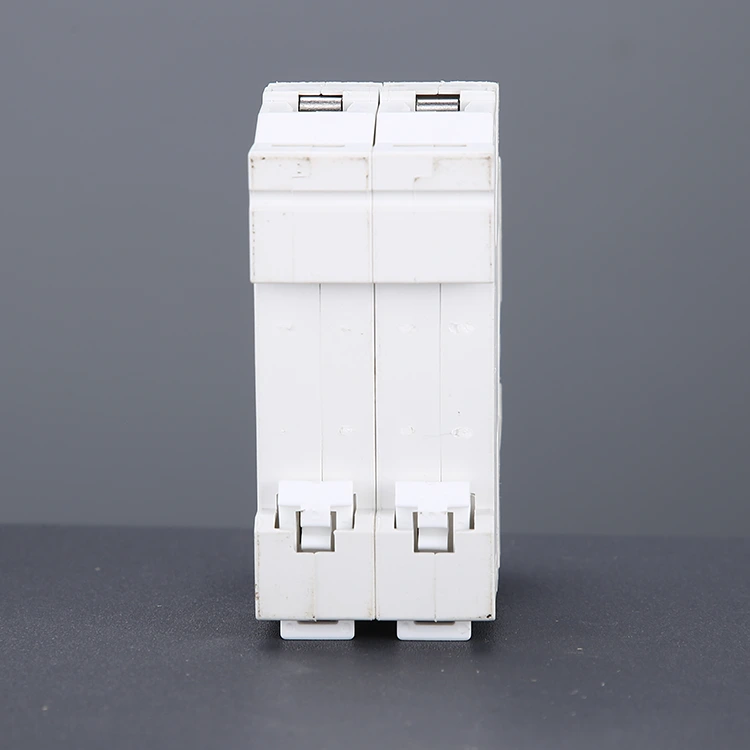

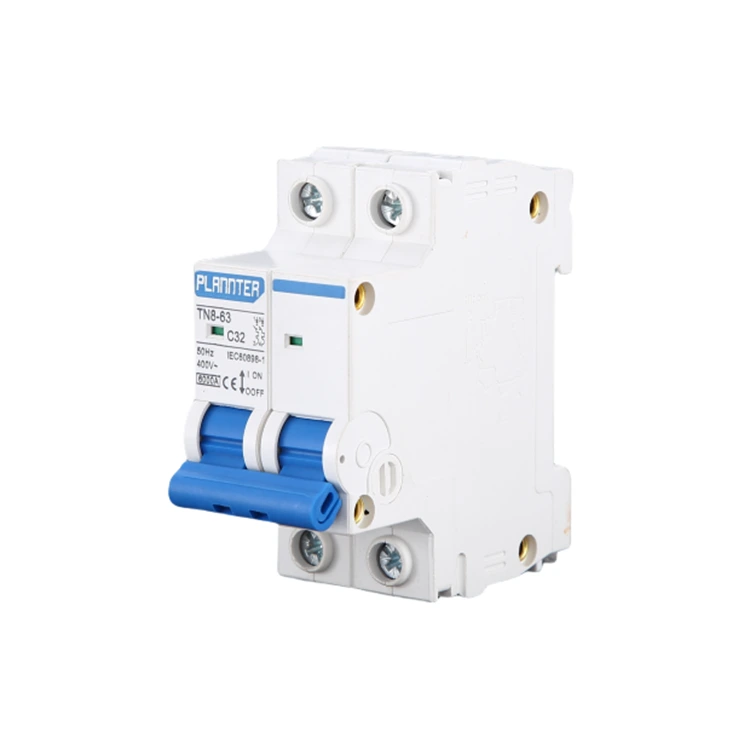

2-полюсный пластиковый миниатюрный автоматический выключатель

Двухполюсный пластиковый миниатюрный автоматический выключатель (MCB) — это защитное электрическое устройство, предназначенное для автоматического отключения обоих токоведущих проводников в случае перегрузки или короткого замыкания. Он обеспечивает безопасную и надежную защиту цепей как в системах переменного, так и в постоянном токе, особенно там, где требуется двухлинейная изоляция. Примечание. При хранении держите изделие вдали от источников огня. Его необходимо хранить в прохладном, сухом месте, вдали от источников тепла и возгорания.

Ключевые особенности 2-полюсных автоматических выключателей

Функция безопасности:

• Обеспечивает защиту от перегрузки и короткого замыкания.
• Одновременно отключает оба полюса для повышения безопасности.
• Предотвращает повреждение электрического оборудования, такого как двигатели и трансформаторы.

Дизайн:

• Высококачественный пластиковый корпус с отличными изоляционными характеристиками.
• Серебряно-медные контакты для стабильной проводимости.
• Компактная конструкция с длительным механическим сроком службы (до 10 000 операций)

Рейтинги:

• Диапазон номинального тока: 6А–63А.
• Отключающая способность: до 6кА
• Напряжение изоляции: до 400 В переменного тока
• Стандартный монтаж на DIN-рейку 35 мм.

Отличие от Тандема:

• 2-полюсные выключатели управляют двумя цепями одновременно в связанном режиме.
• Тандемные выключатели управляют двумя независимыми цепями в одном слоте.
• Двухполюсные выключатели безопаснее для сетей с напряжением 240 В или с двумя линиями.

Приложения

Коммерческие/Промышленные Системы:

• 2-полюсный пластиковый миниатюрный автоматический выключатель широко используется в заводских распределительных щитах, панелях управления и системах электропитания мастерских.
• Обеспечивает надежную защиту двигателей, трансформаторов и тяжелого оборудования.
• Обеспечивает стабильную работу в условиях высокой нагрузки и непрерывной работы.

Защита чувствительного оборудования:

• Идеально подходит для систем автоматизации, контрольно-измерительных приборов и устройств управления.
• Предотвращает повреждения, вызванные перегрузкой, коротким замыканием и колебаниями напряжения.
• Повышает надежность системы и сокращает время простоя

Защитная изоляция:

• Одновременное отключение обоих токоведущих проводников для повышения безопасности.
• Подходит для сценариев обслуживания, требующих полной изоляции цепи.
• Снижает риск поражения электрическим током во время обслуживания.

Системы распределения постоянного тока:

• Применимо в солнечных фотоэлектрических системах и ветроэнергетических установках.
• Обеспечивает эффективную защиту как на стороне переменного, так и на постоянном токе.
• Обеспечивает безопасную и стабильную работу систем возобновляемой энергетики.

Преимущества

• Пластиковый материал: 2-полюсный пластиковый миниатюрный автоматический выключатель изготовлен из высококачественного пластика, серебряной меди, обеспечивающего надежную электрическую изоляцию и сопротивление изоляции, используя изоляционное напряжение до 400 В переменного тока. Длительный срок службы, до 10 000 раз.
• Простая установка: компактный размер и легкий вес, использование стандартного крепления на DIN-рейке 35 мм, простая и быстрая установка.
• Широкая допустимая сила тока: поддерживает отключающую способность до 6 кА для широкого спектра применений от 6 А до 63 А.
• Соответствует стандартам CE, CCC и ISO9001.

Рекомендации по выбору, установке и обслуживанию

Мы рекомендуем выбирать двухполюсный пластиковый миниатюрный автоматический выключатель для использования с: оборудованием высокой мощности, влажными средами и цепями, требующими частого обслуживания.

Мы рекомендуем выбирать однополюсный автоматический выключатель для использования с: освещением малой мощности и стандартной мелкой бытовой техникой.

Техническая группа Pugao готова предоставить квалифицированную консультацию, помогая вам добиться оптимального соответствия вашего оборудования и схем.

• Установка на стандартную DIN-рейку 35 мм в сухом вентилируемом шкафу.
• Обеспечьте правильную проводку в соответствии с номинальным напряжением и током.
• Регулярно проверяйте на предмет износа, перегрева или ослабления соединений.
• Хранить вдали от источников огня и помещений с высокой влажностью.
• Отключите питание перед обслуживанием или заменой.

Часто задаваемые вопросы

В чем разница между 1-полюсным и 2-полюсным выключателем?

Однополюсный выключатель защищает одну цепь, а двухполюсный выключатель одновременно управляет и защищает два провода под напряжением, что делает его пригодным для систем с более высоким напряжением или двухлинейных систем.

Можно ли использовать двухполюсный выключатель для двух цепей на 120 В?

Да, но только если обе цепи имеют общий механизм отключения. Это гарантирует одновременное отключение обеих линий в целях соблюдения требований безопасности.

Что значит «без поездок»?

«Без расцепления» означает, что выключатель отключит цепь, даже если ручка удерживается в положении «ВКЛ» во время неисправности.

Как выбрать правильный рейтинг?

При выборе двухполюсного пластикового миниатюрного автоматического выключателя учитывайте мощность нагрузки, тип цепи и условия окружающей среды. Для мощных или критически важных систем выбирайте модели с более высоким рейтингом. Для освещения или мелкой бытовой техники достаточно более низких значений. Для оптимального выбора рекомендуется профессиональное руководство.

Почему выбирают Пугао

• Более 10 лет опыта в производстве электрооборудования высокого и низкого напряжения.
• Сертифицированная производственная система ISO9001, ISO14001, ISO45001
• Передовые автоматизированные производственные линии и строгий контроль качества.
• Полный ассортимент продукции, включая распределительные устройства, трансформаторы и автоматические выключатели.
• Глобальная дистрибьюторская сеть с надежными партнерами в более чем 20 странах.
• Комплексное обслуживание от проектирования и производства до установки и обслуживания.
