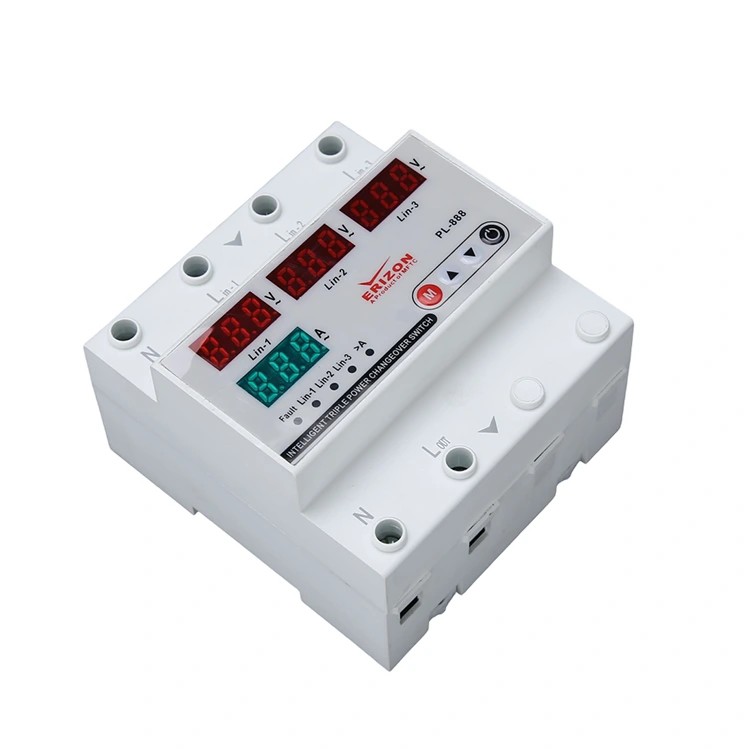

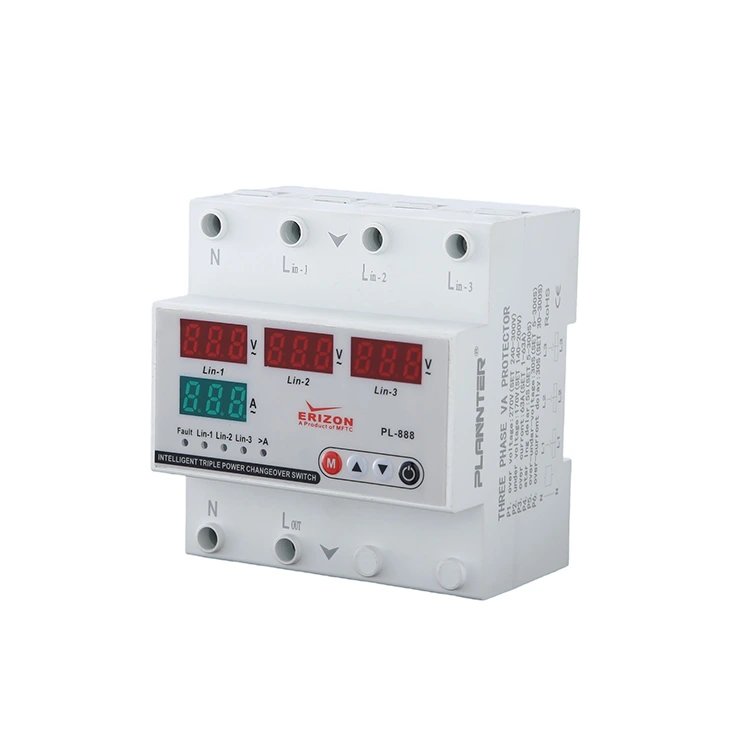

3-фазное устройство защиты от напряжения с четырьмя дисплеями

Это трехфазное устройство защиты от напряжения с четырьмя дисплеями обеспечивает защиту от повышенного напряжения, пониженного напряжения и перегрузки по току. Использование специального измерительного чипа гарантирует, что погрешность измерения электрических параметров, таких как мощность и энергопотребление, находится в пределах ±1%. Он оснащен двойным ЖК-дисплеем для мониторинга в реальном времени значений тока и напряжения. Кроме того, он может настроить пороговое значение повышенного/пониженного напряжения, значение перегрузки по току и время задержки действия в соответствии с требованиями приложений в различных сценариях.

Преимущества

1. Защитите электрооборудование и продлите срок службы электроприборов: современной бытовой техники, такой как холодильники, кондиционеры, телевизоры, компьютеры и так далее. Перенапряжение, которое может сжечь печатную плату, двигатель или другие основные компоненты прибора или даже вызвать пожар. Перенапряжение: может сжечь печатную плату, двигатель или другие основные компоненты прибора. Например, модули питания компьютеров или компрессоры кондиционеров склонны к перегреву при повышенном напряжении и даже могут стать причиной пожара. Пониженное напряжение: это может привести к тому, что прибор не запустится нормально или будет работать с перебоями. Установив трехфазное устройство защиты от напряжения с четырьмя дисплеями, вы можете быстро отключить электропитание в случае аномального напряжения, предотвращая повреждение крупных приборов, серверов и т. д.

2. Повысьте электробезопасность и предотвратите несчастные случаи: аномальное напряжение не только повреждает электроприборы, но также может стать причиной несчастных случаев. Например, чрезмерное напряжение может привести к ухудшению изоляции проводов, что увеличивает риск короткого замыкания или возгорания. Пониженное напряжение приводит к перегреву двигателя, вызывая перегрузку линии или электрический пожар.

3. Экономичность, низкая стоимость: 3-фазное устройство защиты от напряжения с четырьмя дисплеями доступно по цене, легко устанавливается и требует низких затрат на техническое обслуживание. Если вы не установите это устройство, оно будет существовать из-за аномального напряжения, вызванного затратами на ремонт или замену электрооборудования. Кроме того, этот протектор имеет функцию автоматического восстановления, которая уменьшает необходимость ручного управления пользователем и является более безопасным и удобным.

Обеспечьте долговечность своих промышленных и коммерческих электрических систем с помощью3-фазное устройство защиты от напряжения с четырьмя дисплеями. Это устройство, предназначенное для надежных трехфазных сетей, сочетает в себе точное измерение и быструю защиту. Благодаря использованию специального измерительного чипа он гарантирует высокую точность мониторинга мощности и энергии, что делает его критически важным компонентом для предотвращения повреждения дорогостоящего оборудования и инфраструктуры.

Ключевые функции и возможности

Что делает трехфазный предохранитель напряжения с четырьмя дисплеями?

По сути, он действует как «хранитель» вашей электрораспределительной коробки. Он постоянно контролирует электропитание и автоматически отключает электричество при обнаружении небезопасных условий. Это предотвращает дорогостоящий ремонт и повышает безопасность за счет снижения рисков, связанных с нестабильностью напряжения.

Что означает «Четыре дисплея»?

Устройство оснащено ЖК-интерфейсом с двумя экранами, который обеспечивает отображение критических электрических параметров в режиме реального времени. «Четыре дисплея» обычно относятся к одновременному мониторингу:

• Напряжение (В):Мониторинг линейного напряжения в режиме реального времени.
• Ток (А):Контроль протекания тока для предотвращения перегрузок.
• Мощность/Энергия:Отслеживание потребления с высокой точностью (погрешность ±1%).
• Индикаторы состояния:Визуальное подтверждение состояний защиты (Вкл./Выкл./Неисправность).

Каковы основные параметры защиты?

The 3-фазное устройство защиты от напряжения с четырьмя дисплеямиобеспечивает комплексную защиту от трех наиболее распространенных опасностей, связанных с электричеством:

• Защита от перенапряжения:Предотвращает возгорание печатных плат, двигателей и основных компонентов (например, в компрессорах переменного тока или серверах), вызванное скачками напряжения.
• Защита от пониженного напряжения:Предотвращает перегрев и перегорание двигателей из-за низкого напряжения, что может привести к нестабильной работе или невозможности запуска.
• Защита от перегрузки по току:Защищает линию от перегрузок, которые могут привести к ухудшению изоляции и возгоранию электропроводки.

Установка и эксплуатация

Как он установлен?

Это устройство защиты разработано в качестве стандартного компонента для бытовых и промышленных распределительных коробок. Он компактен, прост в установке и требует минимального обслуживания. После установки он работает автоматически, что снижает необходимость ручного вмешательства.

Что означает 4П?

«4П» означает4-полюсный. В трехфазной системе это означает, что переключатель соединяет и защищает все три фазы (L1, L2, L3) плюс нейтральную линию (N). Это обеспечивает полную изоляцию и защиту всей трехфазной цепи.

Это регулируется?

Да, гибкость является ключевой особенностью3-фазное устройство защиты от напряжения с четырьмя дисплеями. Пользователи могут настроить параметры в соответствии с конкретными требованиями приложения, в том числе:

• Регулировка порога:Установите конкретные пределы повышенного и пониженного напряжения.
• Значение перегрузки по току:Определите предел тока для отключения.
• Время задержки действия:Настройте задержку перед отключением или сбросом устройства, чтобы избежать нежелательных отключений из-за временных колебаний.

Зачем устанавливать этот протектор?

• Продлите срок службы устройства:Защищает холодильники, компьютеры и промышленные двигатели от перенапряжения.
• Противопожарная безопасность:Снижает риск электрических пожаров, вызванных повреждением изоляции проводов из-за перенапряжения или перегрузки по току.
• Экономически эффективный:Низкая стоимость3-фазное устройство защиты от напряжения с четырьмя дисплеяминичтожна по сравнению с высокими затратами на ремонт или замену поврежденного электрооборудования.

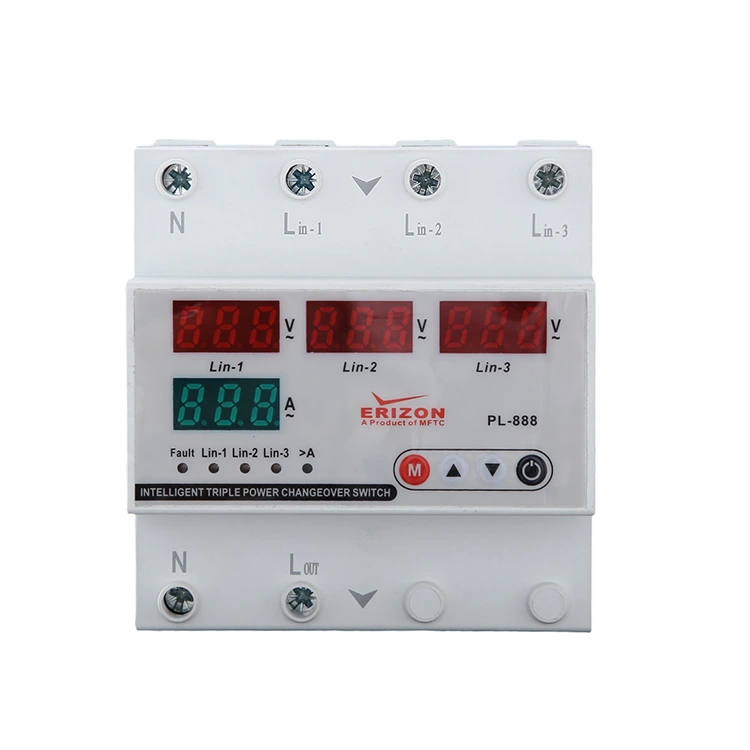

Дисплей и кнопки

1 - Кнопка SET: эта кнопка используется для сохранения после установки/изменения значений перегрузки по току, значений настроек высокого/низкого напряжения и ошибок.

время ожидания.

2 - Кнопка ВВЕРХ: Увеличение требуемого значения.

3 – Кнопка «Вниз»: Уменьшите необходимое значение.

4 – Кнопка ручного включения/выключения

используется для управления включением/выключением выхода устройства. Когда выход выключен, на экране отобразится слово «ВЫКЛ», и устройство не вернется в это состояние автоматически. Если устройство исправно, нажмите эту кнопку еще раз, чтобы перезагрузить устройство и возобновить нормальное использование.

5 - ТЕКУЩИЙ ДИСПЛЕЙ

ГЛАВНАЯ ОБЛАСТЬ ДИСПЛЕЯ: Во время нормальной работы здесь в режиме реального времени отображается входное напряжение. Экран продолжает светиться, когда устройство находится в исправном состоянии; В случае неисправности, связанной с ненормальным напряжением (слишком высоким или слишком низким), дисплей будет мигать при тревоге. Во время настройки параметров на дисплее синхронно отображаются установленные значения соответствующих элементов программирования (включая значение защиты от перегрузки по току, пороги высокого и низкого напряжения, задержку отказа и задержку сброса и другие параметры).

6 – Индикация напряжения

Двойная группа дисплеев: при нормальной работе устройства здесь отображается текущее значение тока, а в исправных условиях экран всегда горит; в случае неисправности (например, перегрузки по току) дисплей мигает в качестве предупреждения. Во время параметризации здесь отображаются значения соответствующих запрограммированных элементов.

7 - Описание индикатора

A>: Этот индикатор загорается при возникновении перегрузки по току.

V>: Этот индикатор загорается при возникновении неисправности из-за перенапряжения.

V<: Этот индикатор загорается при возникновении неисправности по низкому напряжению.

Выход: этот индикатор загорается, когда устройство начинает вывод.

Схема подключения

Нейтральный и фазный провода сети необходимо подключить к клеммам «N» и «L» на стороне «Вход» устройства.

Нулевой и фазный провода устройств, требующих защиты от повышенного и пониженного напряжения, следует проводить от клемм «N» и «L» на «выходной» стороне устройства.

Размеры
