Электронный расцепитель 4P

Здесь, в Pugao (Plannter Electric), мы убеждены, что электробезопасность не должна быть роскошью — это основа безопасной и комфортной жизни. Рассмотрим наш электронный расцепитель на 100 А, 4 П: для корпуса мы используем высококачественный термореактивный пластик, который отливается под воздействием высоких температур и давления. Этот передовой производственный процесс обеспечивает исключительную стабильность размеров, повышенную прочность изоляции и постоянную устойчивость к дуге, что дает вам уверенность в своей электрической инфраструктуре. Есть вопросы? Смело обращайтесь! Мы рады поговорить и сотрудничать в обеспечении вашей электробезопасности.

Отправить запрос

Описание продукта

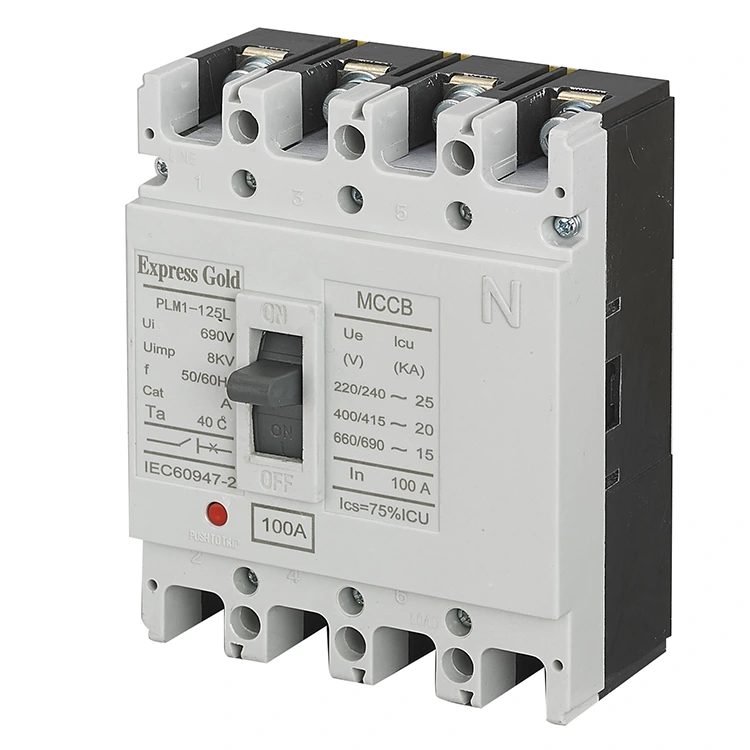

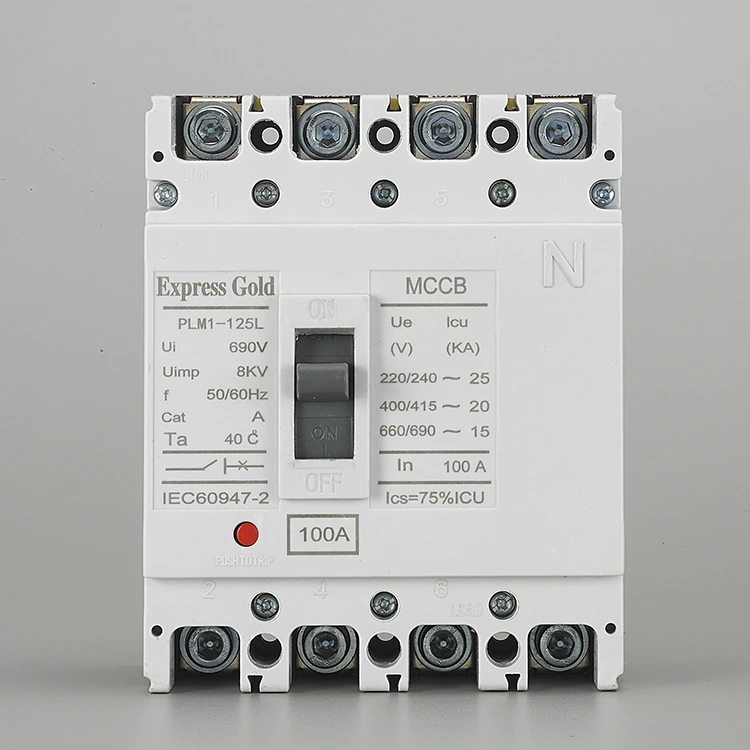

The Электронный расцепитель 4Pпредставляет собой усовершенствованный модуль защиты, используемый в автоматических выключателях в литом корпусе (MCCB), предназначенный для мониторинга и управления всеми четырьмя проводниками в трехфазной четырехпроводной системе (L1, L2, L3 и нейтраль). В отличие от традиционных трехполюсных систем, он обеспечивает полную изоляцию и защиту, что делает его критически важным решением для современного электрораспределения, где безопасность и качество электроэнергии имеют решающее значение.

Контролирует и защищает фазовые и нейтральные провода одновременно.
Обеспечивает интеллектуальное и точное обнаружение неисправностей.
Повышает безопасность системы в сложных электрических средах.

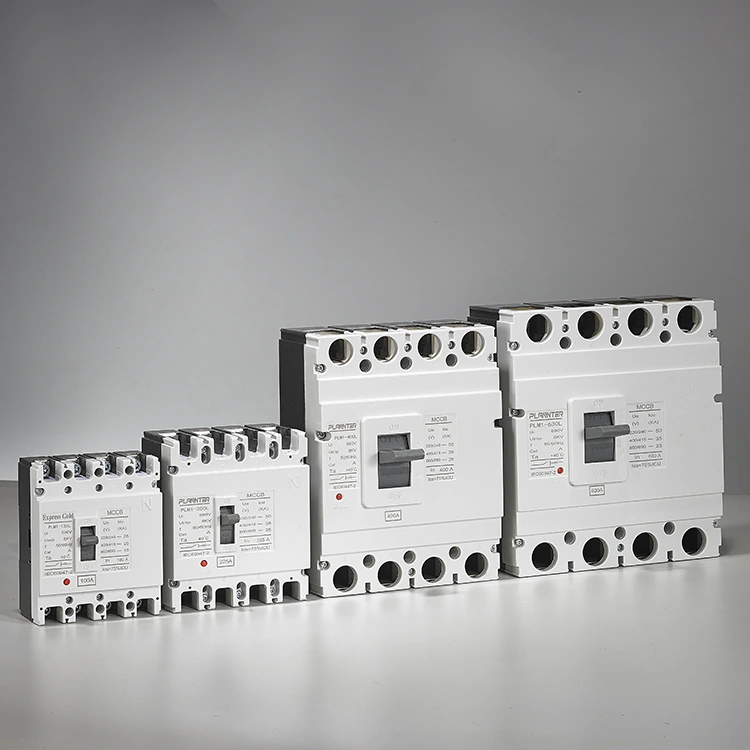

4P Electronic Trip Unit

Спецификация продукта

Тип	Номинальный ток (А)	Номер полюса	Номинальное изоляционное напряжение (В)	Номинальное рабочее напряжение (В)	Предельная отключающая способность при коротком замыкании (KA)	Обслуживает отключающую способность при коротком замыкании (KA)	Категория использования
ПЛМ1-63Л	(6),10,16,20,25,32,40,50,63	3	500 В переменного тока	400В	25	18	A
ПЛМ1-63М	(6),10,16,20,25,32,40,50,63		500 В переменного тока		50	35
ПЛМ1-100Л	(10),16,20,25,32,40, 50,63,80,100		690 В переменного тока		35	22
ПЛМ1-100М					50	35
ПЛМ1-100Х					85	50
ПЛМ1-225Л	100 125 160 180 200 000	4			35	25
ПЛМ1-225М					50	35
ПЛМ1-225H					85	50
ПЛМ1-400Л	225 250 315 400				50	35
ПЛМ1-400М	225 250 315 400				65	42
ПЛМ1-630Л	400 500 630				50	35
ПЛМ1-630М					65	42
PLM1-630H					100	65
ПЛМ1-800М	630 700 800	3			70	50
ПЛМ1-800H	630 700 800				100	65
ПЛМ1-1250	80 010 001 250				65	32.5
ПЛМ1-1250	80 010 001 250				65	32.5

Ключевые особенности и преимущества

Нейтральная защита

Обеспечивает прямой контроль и защиту нейтрального проводника.
Предотвращает перегрузку нейтрали, вызванную гармоническими токами от нелинейных нагрузок.
Обеспечивает отключение всех полюсов, включая нейтраль, во время неисправностей.
Устраняет пробелы в безопасности, обнаруженные в традиционных трехполюсных выключателях.

Регулируемая защита

Оснащен электронными настройками отключения для точного управления защитой.
Параметры защиты от перегрузки, короткого замыкания и мгновенной защиты электронных расцепителей 4P полностью регулируются.
Улучшает избирательность и координацию в системе распределения.
Уменьшает количество ненужных отключений и увеличивает время безотказной работы системы.

Расширенные функции

Обеспечивает полную изоляцию цепи, предотвращая риски обратного питания.
Повышает безопасность во время операций по техническому обслуживанию и ремонту.
Поддерживает нейтральную целостность в сценариях передачи энергии
Поддерживает безопасное переключение между питанием от сети и генератора.

Учет и связь

Поддерживает мониторинг тока в реальном времени по всем четырем полюсам.
Дополнительные интерфейсы связи для системной интеграции
Обеспечивает диагностику на основе данных и профилактическое обслуживание.
Улучшает видимость и контроль над электрической инфраструктурой.

Приложения

Главный выключатель в зданиях и промышленных распределительных щитах
Системы автоматического включения резерва (ATS), использующие 4-контактные электронные расцепители для безопасного переключения питания.
Трехфазные четырехпроводные системы, требующие полной изоляции.
Коммерческие и промышленные объекты с чувствительными или нелинейными нагрузками
Критические среды, где необходимы непрерывное питание и безопасность.

Часто задаваемые вопросы

Что такое 4P4D и 4P3D?

4P4D (четырехполюсное обнаружение четырех):Все четыре проводника (L1, L2, L3, N) полностью контролируются и защищены.
4P3D (обнаружение четырехполюсного трех):Контролируются только три фазных провода, а нейтраль включена, но не защищена активно.
4P4D обеспечивает более высокую безопасность за счет обнаружения и защиты тока нейтрали.
The Электронный расцепитель 4Pс 4P4D рекомендуется для систем с гармоническими нагрузками или чувствительного оборудования.

Можно ли отрегулировать нейтральную защиту?

Да, настройки защиты нейтрали обычно регулируются в усовершенствованных расцепителях защиты.
Пользователи могут настроить уровни защиты по току нейтрали (например, 50%, 100% или отключено).
Регулировка помогает обеспечить соответствие системным требованиям и характеристикам нагрузки.
Повышает гибкость в приложениях с изменяющимися условиями нейтрального тока.

Какова цель нейтральной защиты?

Предотвращает перегрев и повреждения, вызванные чрезмерным нейтральным током.
Устраняет гармонические искажения от нелинейных нагрузок (например, ИБП, светодиодное освещение, ИТ-оборудование).
Обеспечивает безопасную работу в трехфазных четырехпроводных системах.
The Электронный расцепитель 4Pобеспечивает полную защиту путем контроля как фазового, так и нейтрального проводников

Как проверить расцепитель?

Используйте встроенную кнопку тестирования (если имеется) для функциональной проверки.
Примените тестирование подачи вторичного тока для точной проверки калибровки.
Подтвердить реакцию на срабатывание при моделируемой перегрузке или неисправности.
Регулярные испытания обеспечивают надежность и соответствие стандартам технического обслуживания.

Что означает, если горит индикатор состояния?

Индикатор мощности:Расцепитель находится под напряжением и работает нормально.
Индикатор тревоги:Состояние предупреждения, такое как перегрузка или сигнал предварительного отключения.
Индикатор поездки:Автомат отключился из-за неисправности
Отображение кода неисправности (если имеется):Обеспечивает подробную диагностику неисправностей
Индикаторы состояния помогают операторам быстро определять состояние системы и принимать меры.

Горячие Теги: Электронный расцепитель 4P

Связанная категория

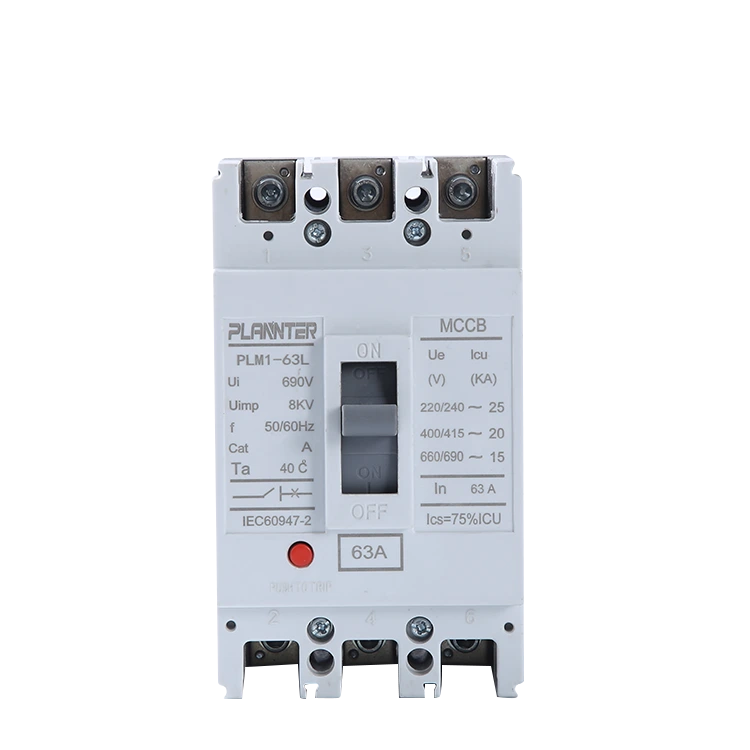

Автоматический выключатель в литом корпусе переменного тока
