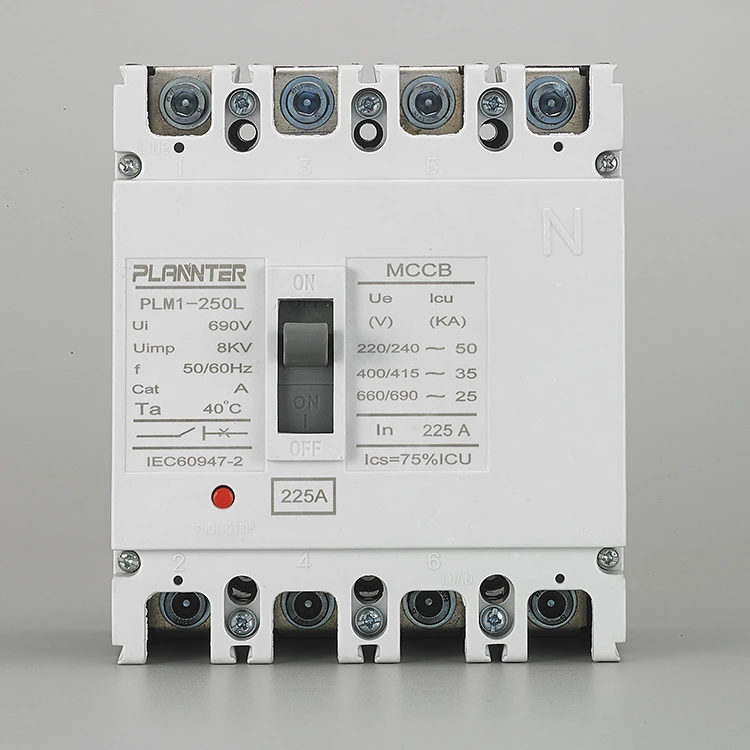

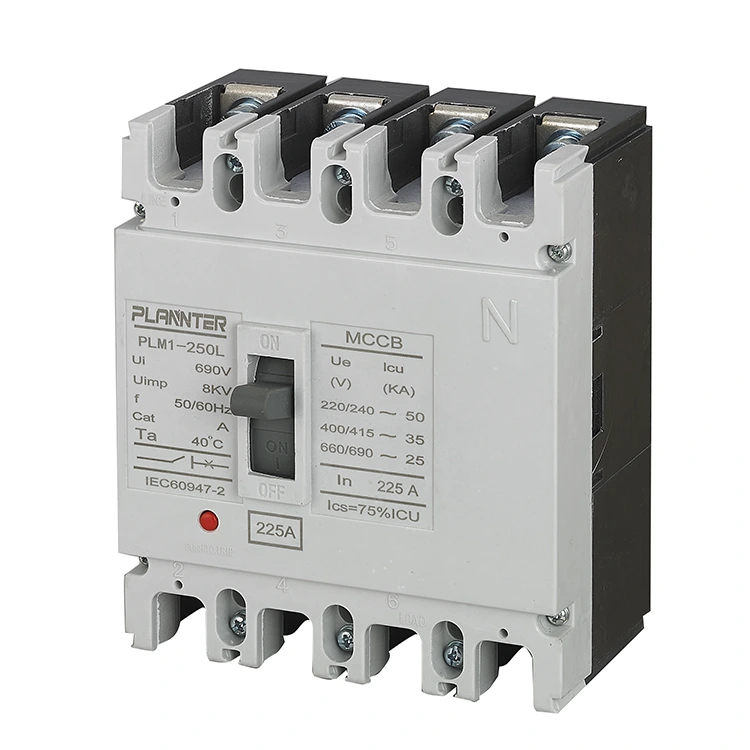

4-полюсный автоматический выключатель переменного тока в литом корпусе 225А

Что такое 4-полюсный автоматический выключатель переменного тока 225А в литом корпусе?

The 4-полюсный автоматический выключатель переменного тока в литом корпусе 225А— специализированное устройство электрозащиты, предназначенное для защиты трехфазных цепей с нейтральной линией (L1, L2, L3, N). Рассчитанный на ток 225 ампер, он служит основным компонентом промежуточного распределения электроэнергии, защищая нижестоящее оборудование от перегрузок и коротких замыканий, обеспечивая при этом полную изоляцию системы.

Как это работает, работает и отлаживает

Оперативный механизм

Устройство оснащено четким и отзывчивым механизмом ручного управления с отчетливой тактильной обратной связью. Положения ручки явно отмечены:

• НА:Цепь замкнута и находится под напряжением.
• ВЫКЛЮЧЕННЫЙ:Цепь разомкнута и обесточена.
• СРАБОТАЛО:Промежуточное положение, указывающее на возникновение неисправности.

Принцип работы

В 4-полюсном автоматическом выключателе переменного тока 225А в литом корпусе используется термомагнитный расцепитель для двухуровневой защиты:

• Тепловая защита (перегрузка):Использует биметаллический элемент для обеспечения отключения с обратнозависимой выдержкой времени. Чем выше ток перегрузки, тем быстрее произойдет отключение.
• Магнитная защита (короткое замыкание):Обеспечивает мгновенную реакцию на устранение токов повреждения большой величины (до десятков кА).

Ввод в эксплуатацию и аксессуары

Эта серия предлагает широкие возможности расширения для удовлетворения конкретных потребностей приложений. Ввод в эксплуатацию предполагает установку необходимых надстроек в отведенные слоты:

• Вспомогательные контакты:Для дистанционной сигнализации состояния выключателя.
• Шунтирующий выпуск:Обеспечивает дистанционное отключение/размыкание выключателя.
• Расцепитель пониженного напряжения:Автоматически отключает выключатель, если напряжение падает ниже безопасного уровня.
• Модуль УЗО:Добавляет защиту от утечки на землю для полной безопасности.

Основные технические характеристики и характеристики

Емкость

Номинальный ток225А, подходит для промежуточных распределительных нагрузок.

поляки

4-полюсный (4P):Защищает три фазы плюс нейтраль, обеспечивая полную изоляцию цепи.

Напряжение

Предназначен для стандартных распределительных сетей переменного тока (обычно 400 В/690 В переменного тока).

Расцепитель

СтандартныйТермомагнитныйблок с регулируемыми или фиксированными настройками в зависимости от варианта модели.

Рейтинги прерываний

Высокая отключающая способность при коротком замыкании (Icu), способная безопасно выдерживать десятки килоампер.

Монтаж

Использует безопасныйболтовые соединения, обеспечивая надежный электрический интерфейс для сильноточных приложений.

Строительство

Прочная литая конструкция корпуса, устойчивая к ударам и стабильным размерам.

Гарантия качества и доставка

В Pugao Electric наш принцип — «не допускать перехода дефектов на следующую стадию».

• 100% проверка:Перед отправкой каждое устройство проходит механические, электрические и экологические испытания.
• Экспортная упаковка:4-полюсный автоматический выключатель переменного тока 225А в литом корпусе закреплен, чтобы выдерживать перемещение на большие расстояния.
• Быстрая доставка:Обычные модели часто доступны на складе, а индивидуальные заказы выполняются в соответствии с подтвержденным графиком производства.

<

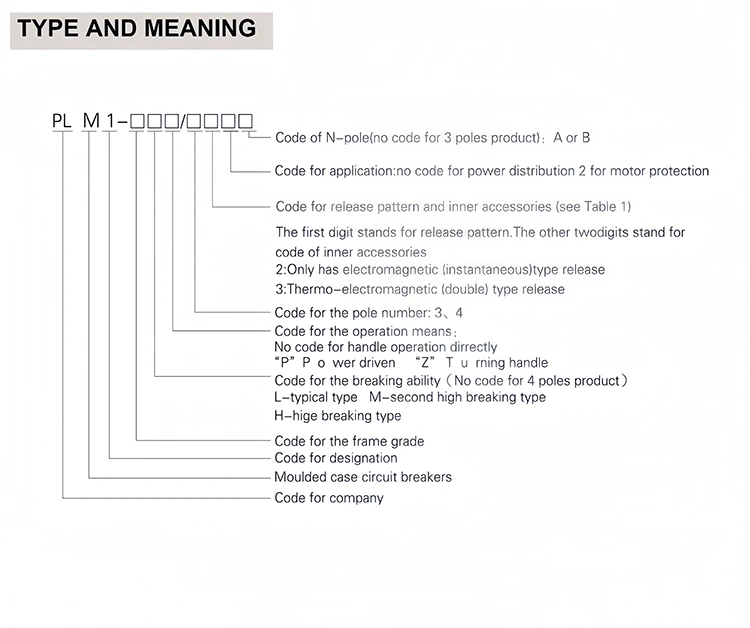

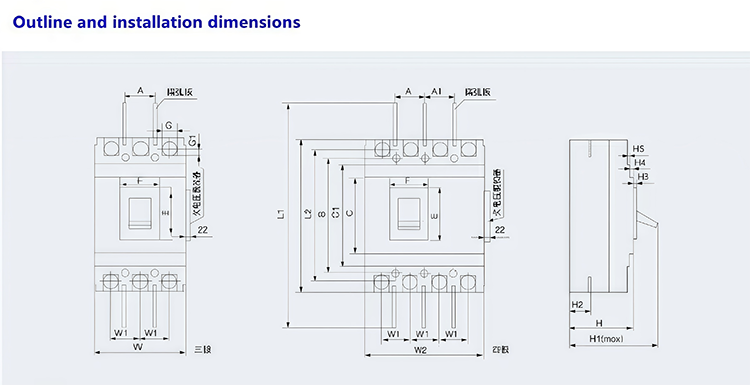

Спецификация продукта

Часто задаваемые вопросы

Зачем использовать 4-полюсный вместо 3-полюсного?

4-полюсный выключатель отключает все три фазы.инейтральный проводник одновременно. Это необходимо для:

• Безопасность:Обеспечивает полную изоляцию цепи для обслуживающего персонала.
• Системы резервного питания:Требуется для безрезервных переключателей (АВР) для предотвращения образования контуров между нейтралью и землей при переключении между питанием от сети и от генератора.
• Гармоническое смягчение:Защищает от нейтральных токов, вызванных нелинейными нагрузками (например, преобразователями частоты и компьютерами).

Каково номинальное напряжение?

The 4-полюсный автоматический выключатель переменного тока в литом корпусе 225Аобычно рассчитан на стандартное промышленное распределительное напряжение, обычно поддерживающееот 400 В до 690 В переменного токасистемы. Точные значения номинального рабочего напряжения (Ue) и напряжения изоляции (Ui) указаны на паспортной табличке на устройстве.

Что такое тип расцепителя?

Стандартные модели используютТермомагнитный расцепитель:

• Термальный:Обеспечивает обратнозависимую защиту от перегрузок с помощью биметаллической полосы.
• Магнитный:Обеспечивает мгновенную защиту от коротких замыканий.

Примечание. Для более точных настроек могут быть доступны электронные расцепители.

Какова отключающая способность?

Отключающая способность (Icu) зависит от конкретного варианта модели, но рассчитана на значительные токи повреждения, типичные для промежуточного распределения.4-полюсный автоматический выключатель переменного тока в литом корпусе 225Аобычно обеспечивает отключающую способность в диапазоне отот 25 кА до 85 кА(при 400 В), гарантируя, что он может безопасно прерывать короткие замыкания без повреждений.
