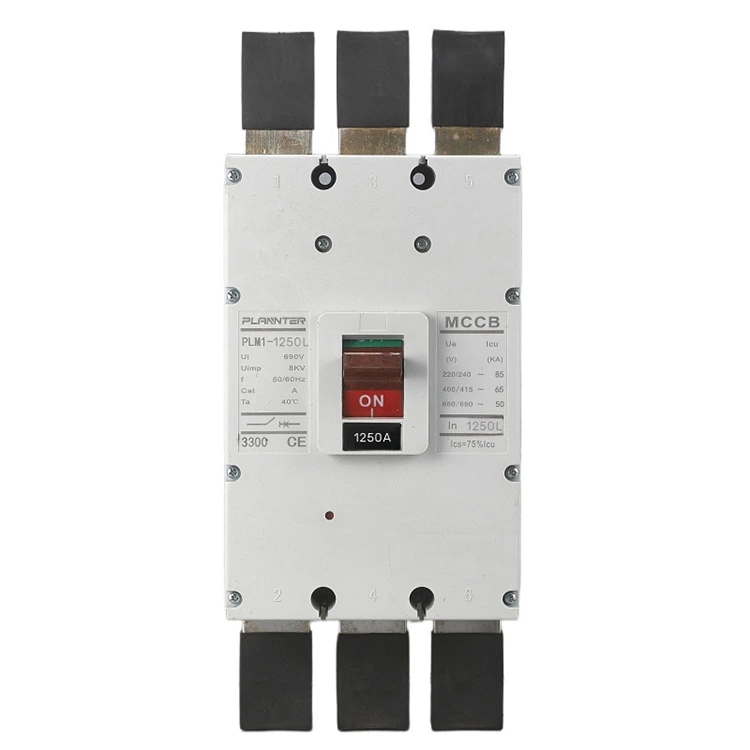

Автоматический выключатель в литом корпусе, 690 В переменного тока

Что такое выключатель в литом корпусе переменного тока 690 В?

АнАвтоматический выключатель в литом корпусе, 690 В переменного тока— устройство высоковольтной защиты, предназначенное для защиты электрических цепей от перегрузок, коротких замыканий и неисправностей. В отличие от стандартных выключателей на 400 В, это устройство рассчитано на более высокие уровни напряжения, что делает его идеальным для уменьшения сечения кабелей и повышения энергоэффективности в тяжелых промышленных и крупных коммерческих приложениях.

Спецификация продукта

Основные характеристики и технические характеристики

Напряжение и емкость

• Номинальное напряжение:690 В переменного тока (50/60 Гц).
• Кратковременный выдерживаемый ток (Icw):Номинальный ток от 85 кА/1 с до 100 кА/1 с обеспечивает сохранение работоспособности устройства во время пиковых коротких замыканий.
• Отключающая способность сервиса (Ics):от 75 % до 100 % от Icu, что позволяет выключателю вернуться в работу без технического обслуживания после устранения неисправности.

Текущие рейтинги

Доступны в различных типоразмерах, включая сильноточные модели до1250А, подходит для основных распределительных фидеров.

Единицы отключения

Оснащен интеллектуальными расцепителями, обеспечивающими поэтапную защиту:

• Длительная задержка:Для защиты от перегрузки (отключение с обратнозависимой выдержкой времени).
• Кратковременная задержка:Для избирательной координации при частичных коротких замыканиях.
• Мгновенная операция:Для критического отключения при коротком замыкании (общее время отключения 15–30 мс).

Стандарты

Полностью соответствует стандартам IEC 60947-2 и GB, обеспечивая глобальную совместимость и безопасность.

Ключевые преимущества

Почему стоит выбрать нашАвтоматический выключатель в литом корпусе, 690 В переменного тока?

• Превосходная стабильность:Высокий рейтинг Icw гарантирует динамическую и термическую стабильность против внезапных коротких замыканий.
• Бесперебойное питание:Высокая способность Ics означает, что выключатель может выдерживать максимальное количество отказов и продолжать работу, сводя к минимуму время простоя.
• Выборочная защита:Точные настройки отключения обеспечивают изоляцию только неисправной цепи, сохраняя основную линию под напряжением.

Приложения

Наши выключатели необходимы для централизованного распределения электроэнергии в сложных условиях:

• Тяжелая промышленность:Химические заводы, сталелитейные заводы и автомобильные заводы.
• Критическая инфраструктура:Центральные электростанции в крупных больницах и терминалах аэропортов.
• Большие здания:Защита чувствительных аппаратных и распределение электроэнергии по всем крыльям здания.

Почему стоит выбрать Pugao Electric?

Как профессионалПроизводительвКитайМы считаем, что современное оборудование является основой качества.

• Интеллектуальное производство:Мы используем автоматизированные намоточные машины и системы прецизионного литья под давлением с компьютерным управлением.
• Постоянное качество:Шпоночные болты затягиваются калиброванными инструментами, и каждое устройство проверяется на ход, контактное давление и работу при полной нагрузке.
• Быстрая доставка:Наши эффективные производственные линии позволяют нам быстро доставлять заказы без ущерба для производительности.

Часто задаваемые вопросы

Какова отключающая способность автоматического выключателя переменного тока на 690 В?

Наши устройства обычно имеют предельную отключающую способность (Icu) до 100 кА и рабочую отключающую способность (Ics) 75–100 % от Icu.

Какие номиналы тока доступны для автоматических выключателей на 690 В?

Мы предлагаем широкий диапазон номиналов, обычно от 100 до 1250 или 1600 А, в зависимости от типоразмера.

Каковы распространенные типы поездок?

Распространенные типы включают термомагнитные (TM) для общего использования и электронные (на базе микропроцессора) для точной защиты и связи.

Подходят ли выключатели на 690 В для постоянного тока?

В общем, нет. Выключатели переменного тока полагаются на переход тока через нуль для гашения дуги. Для систем постоянного тока требуются специальные выключатели, рассчитанные на постоянный ток, за исключением случаев, когда автоматический выключатель переменного тока явно снижен по номиналу и сертифицирован для использования в постоянном токе.

Где используются автоматические выключатели на 690 В?

Они используются в тяжелой промышленности, возобновляемых источниках энергии (солнечная/ветровая) и на крупных коммерческих объектах для снижения затрат на кабели и повышения эффективности.

В чем разница между автоматическими выключателями на 400 В и 690 В?

MCCB на 690 В обладает более высокой прочностью изоляции и способностью гашения дуги, что позволяет безопасно выдерживать нагрузки более высокого напряжения.

Что означает 3-полюсный и 4-полюсный?

3-полюсные выключатели защищают три фазы (L1, L2, L3). 4-полюсные выключатели защищают три фазы плюс нейтральный (N) провод.
